系统知识：00202 常见典型故障案例分析总结--- -------------下面的看了你就是半个师傅了

20201 黑白激光打印机常见问题样张图谱、故障案例分析总结

         2020109 卡纸--------- -如果你能解决所有的卡纸问题，实现小目标就不是梦了！

------------------------------------------

1】惠普佳能黑白激光打印机卡纸

1、定影前卡纸

  1）进纸组件卡纸，主要是进纸传感器问题，继电器，离合轮，进纸组件变形；

  2）硒鼓不转，转印辊支架 一般卡在鼓下面，或者进鼓就卡

2、定影卡纸

  1）定影不转，纸折叠在定影下

  2）定影膜损坏

  3）定影下辊烧黏连

  3）出纸轮脱落，出纸盖板损坏

3、双面器卡纸

4、输稿器卡纸

------------------------------------------

2】三星黑白激光打印机卡纸

1、定影前卡纸

   1，搓纸轮分页器部分故障

   2、离合器导致的卡纸

   3、硒鼓导致的卡纸

2、定影卡纸

   1、定影上辊下辊导致的卡纸

   2、出纸杆问题导致卡纸

3、双面器卡纸

4、输稿器卡纸

------------------------------------------

3】兄弟/联想鼓粉分离系列黑白激光打印机卡纸

1、定影前卡纸

 1）辅助搓纸轮磨损导致的卡纸

 2）进纸传感器脏污，或者损坏导致的卡纸

 3）鼓架也有导致卡纸的案例

3、定影卡纸

 1）部分机器用定影膜容易卡纸

 2）上辊问题导致的卡纸

 3) 下辊严重损害导致的卡纸

 4）出纸通路问题导致的卡纸

 5）激光器六棱镜电机缺油导致的卡纸一般都带有字体变形，和半边纸黑

3、双面器卡纸

4、输稿器卡纸

------------------------------------------

4】松下黑白激光打印机卡纸

1、定影前卡纸

  1）进纸组件导致的卡纸

  2）鼓原因导致的卡纸

2、定影卡纸

  1）主要是上辊下辊原因导致的卡纸。

3、双面器卡纸 松下一般少有双面的机器：

4、输稿器卡纸

------------------------------------------

5】京瓷黑白激光打印机卡纸

1、定影前卡纸  主要考虑进纸传感器问题。或离合器问题

2、定影卡纸    主要考虑上辊下辊 定影导纸盖板支架等

3、双面器卡纸

4、输稿器卡纸  少见

------------------------------------------

6】富士施乐LED黑白打印机卡纸

1、定影卡纸

  1）定影膜导致的卡纸、

  2）出纸传感器导杆导致的卡纸。

这个机器集成度高，其他原因的卡纸不多见

------------------------------------------

7】其他理光、东芝、戴尔、柯尼卡美能达、联想等通三星的参考三星，通联想的参考联想

黑白激光打印机卡纸的真实案例图解

1】惠普佳能黑白激光打印机卡纸

1、定影前卡纸

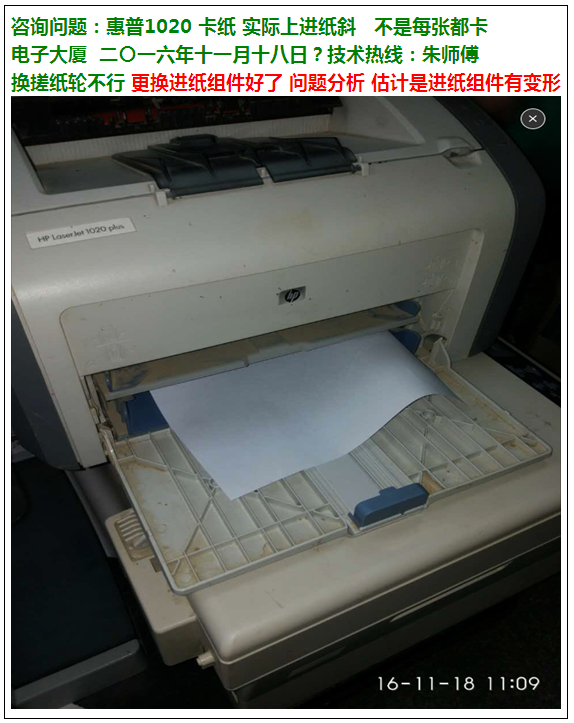

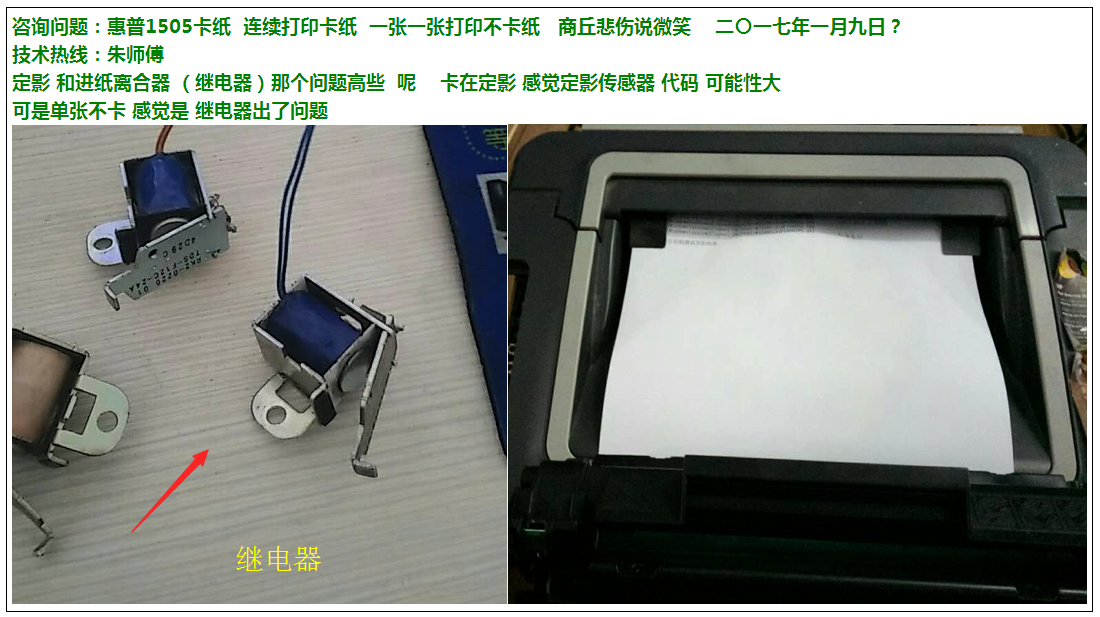

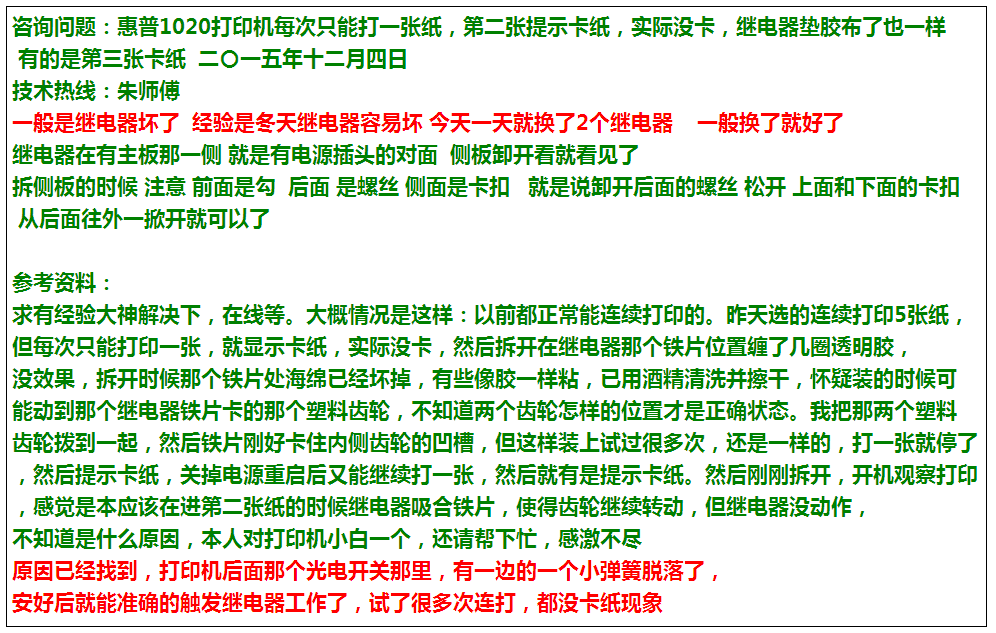

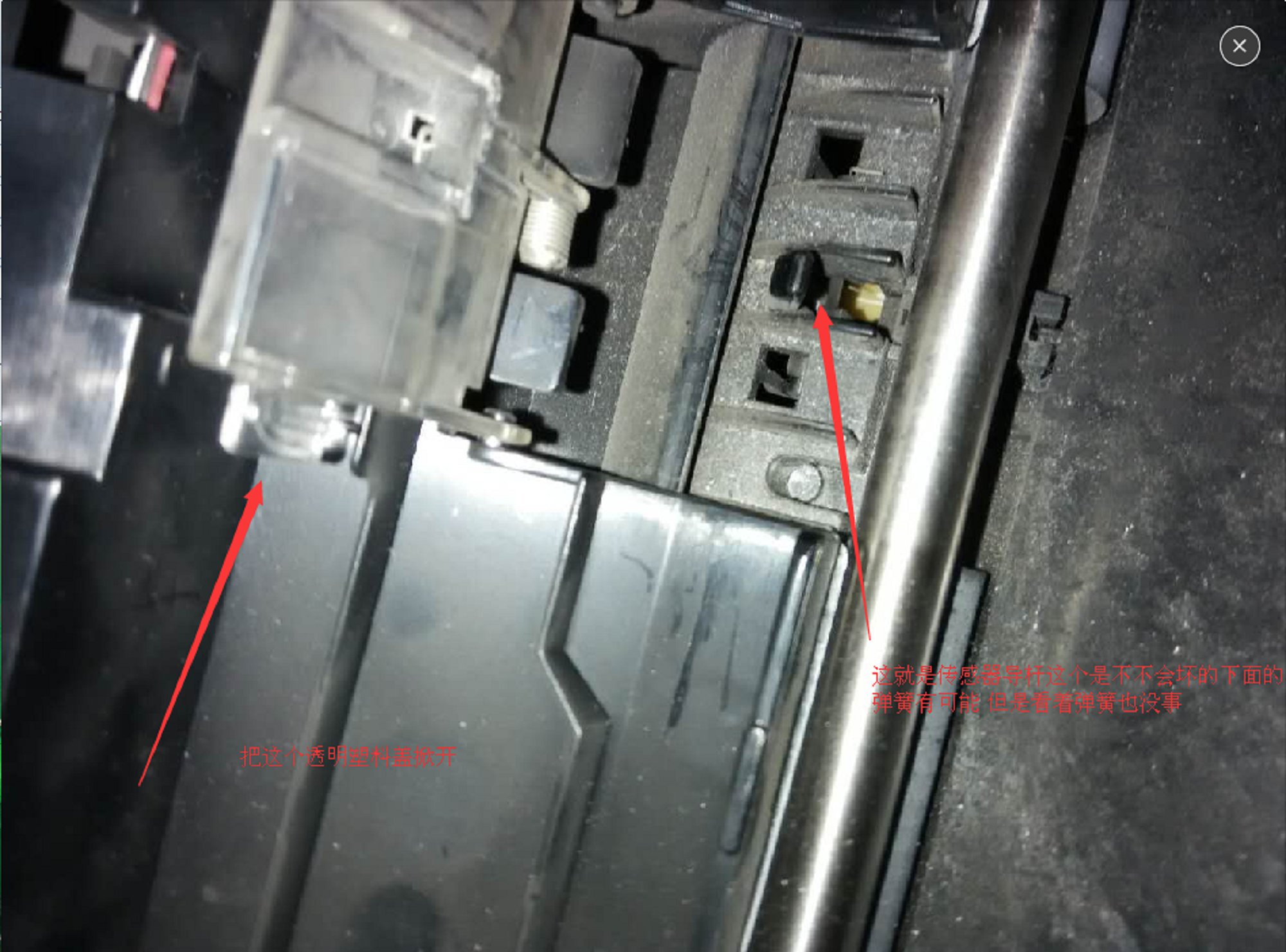

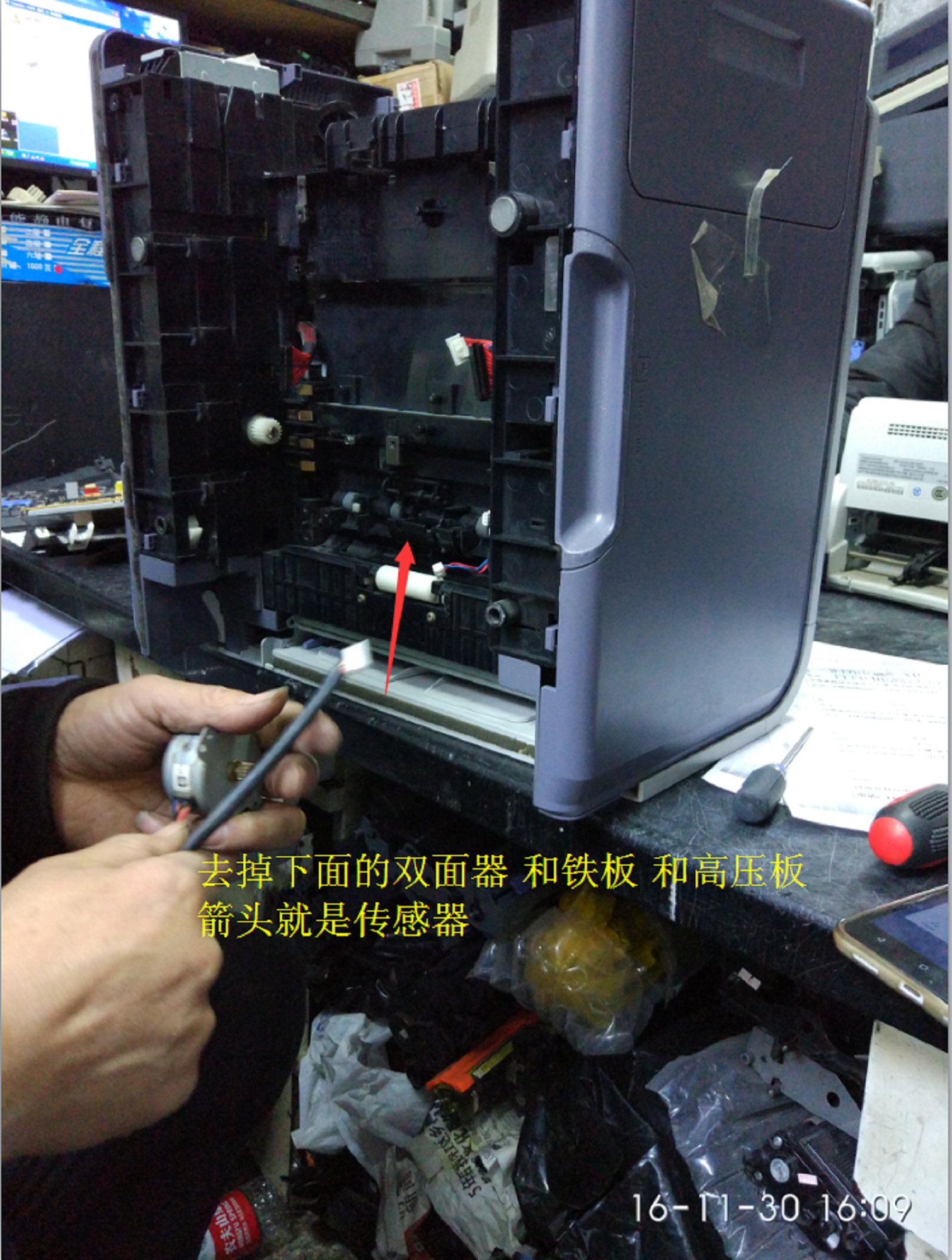

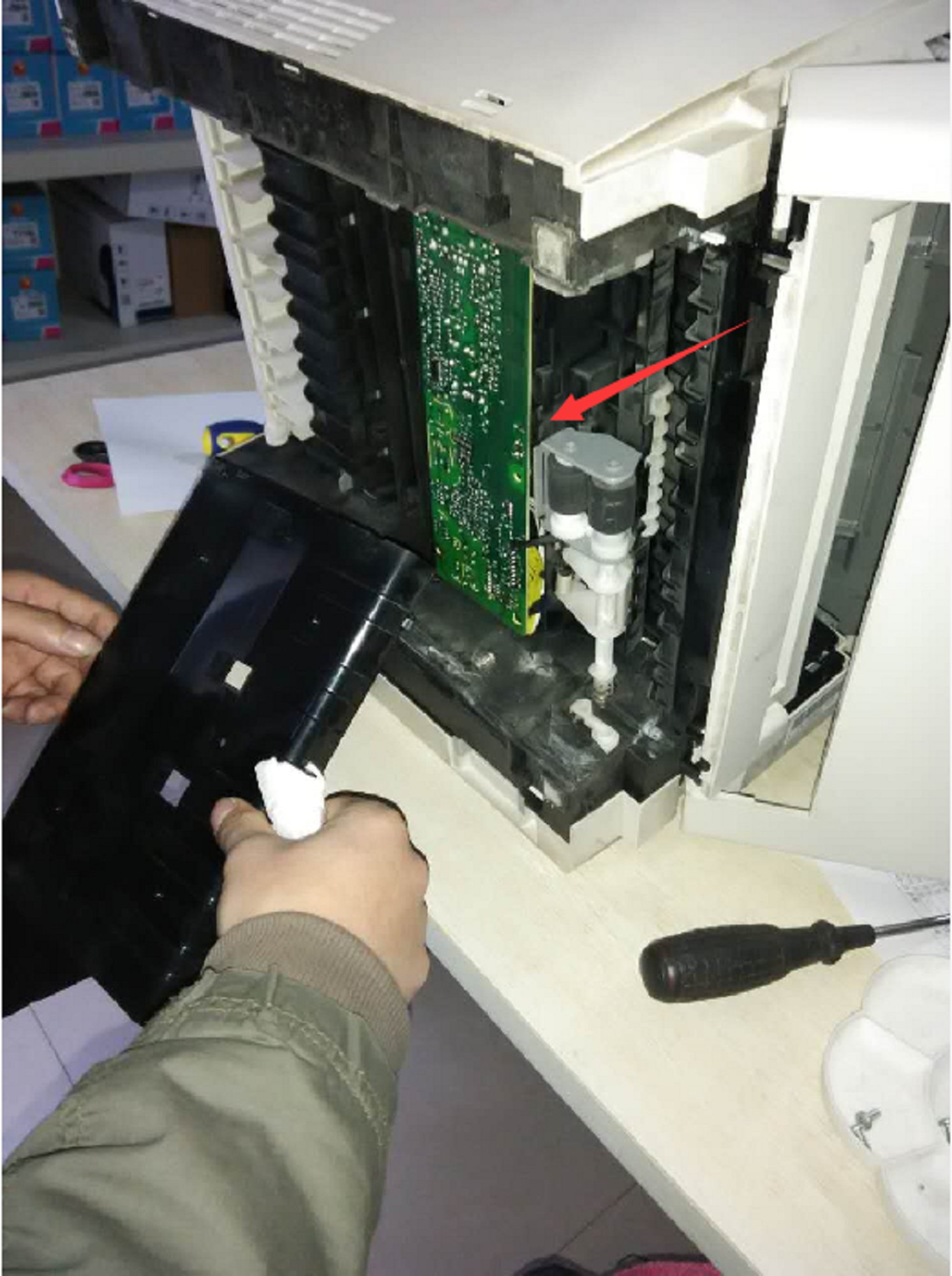

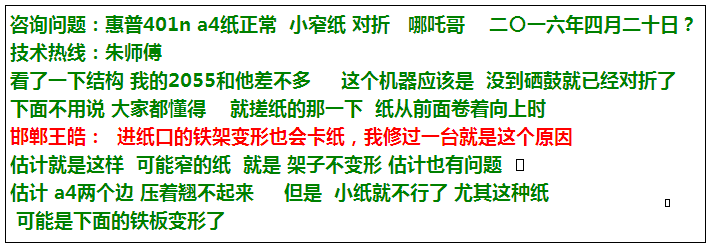

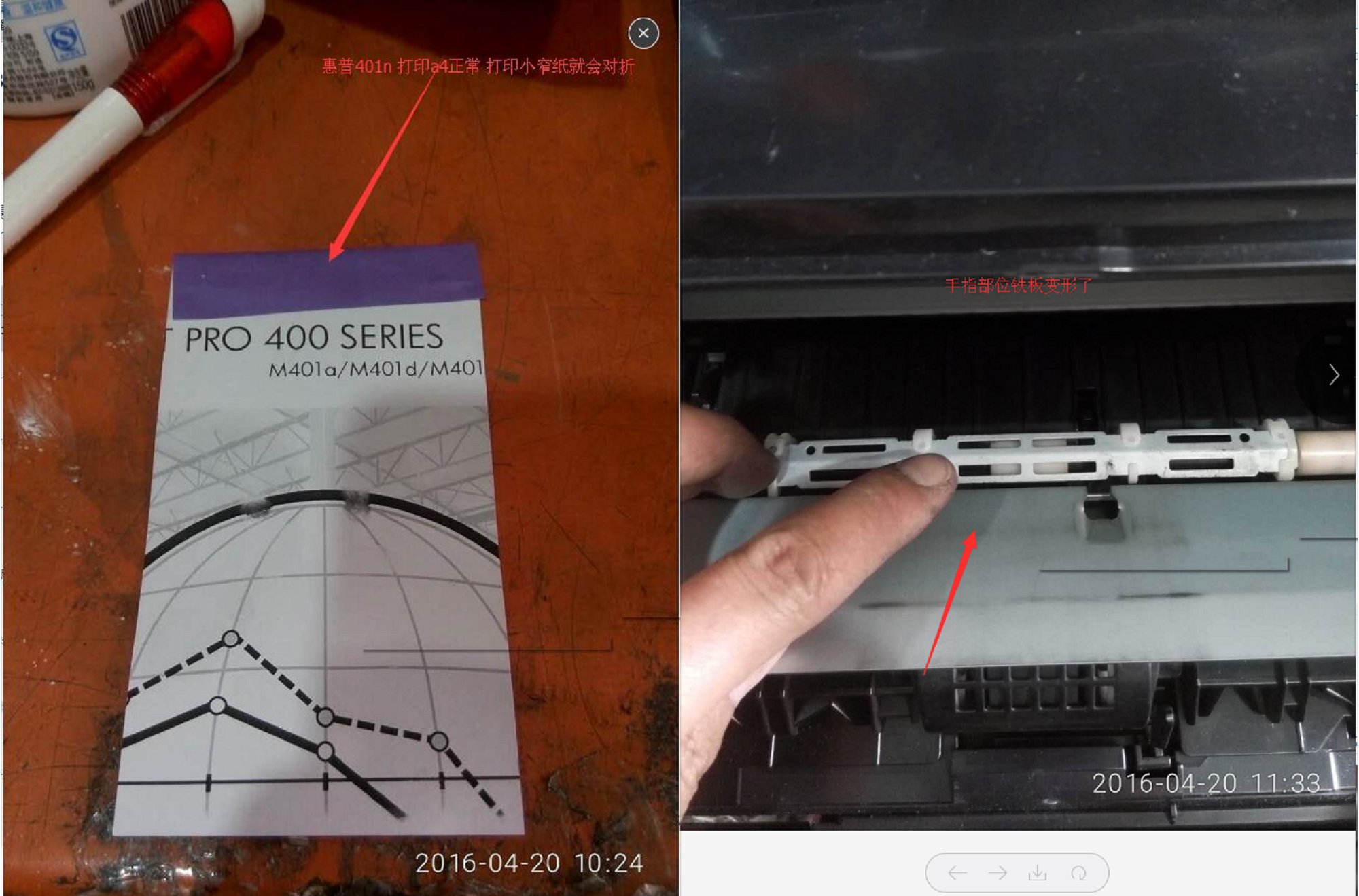

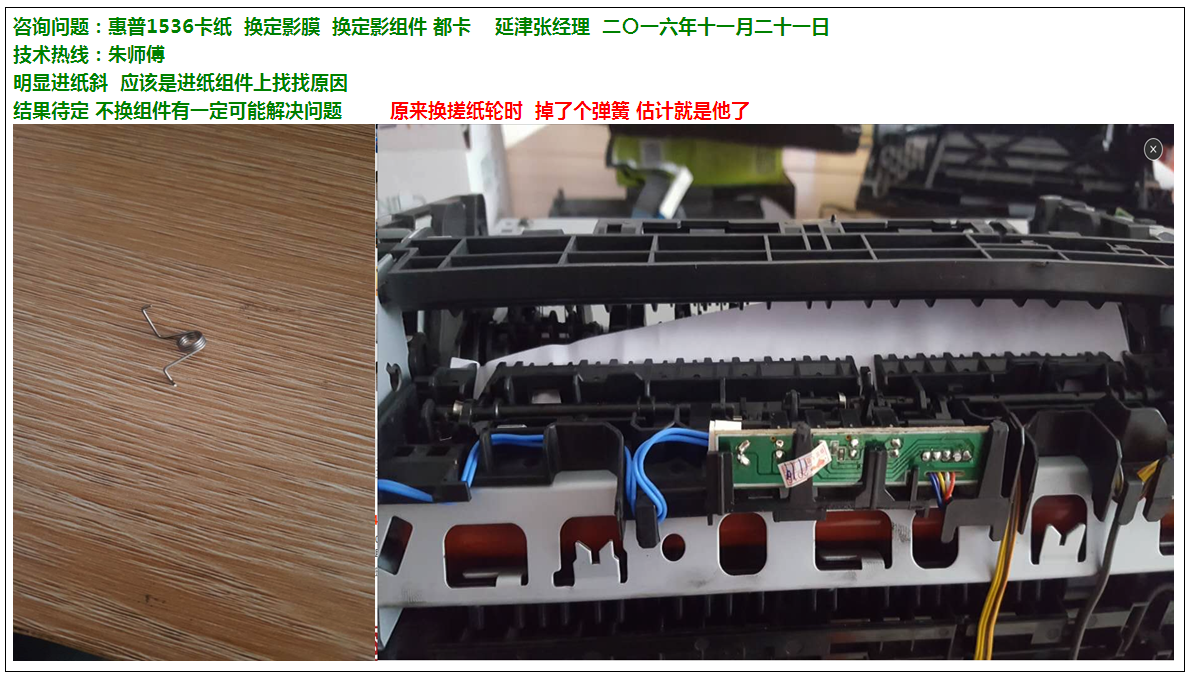

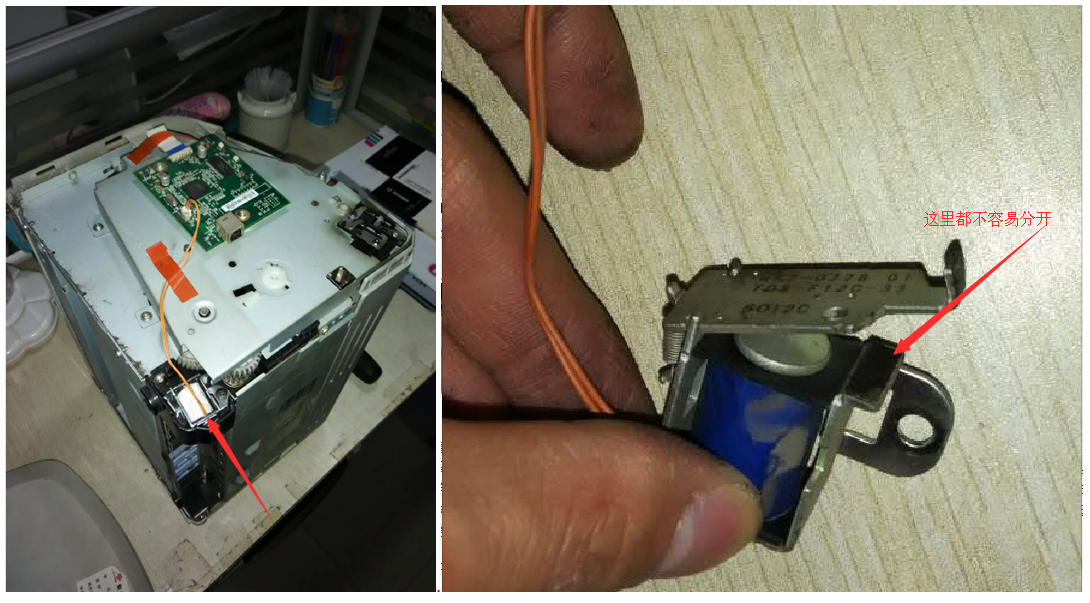

  1）进纸组件卡纸，主要是进纸传感器问题，继电器，离合轮，进纸组件变形；

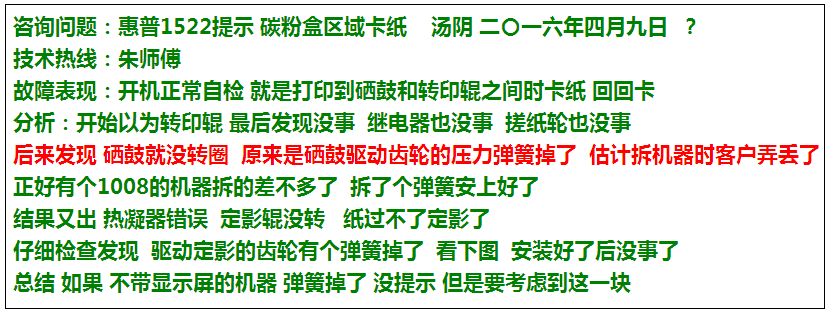

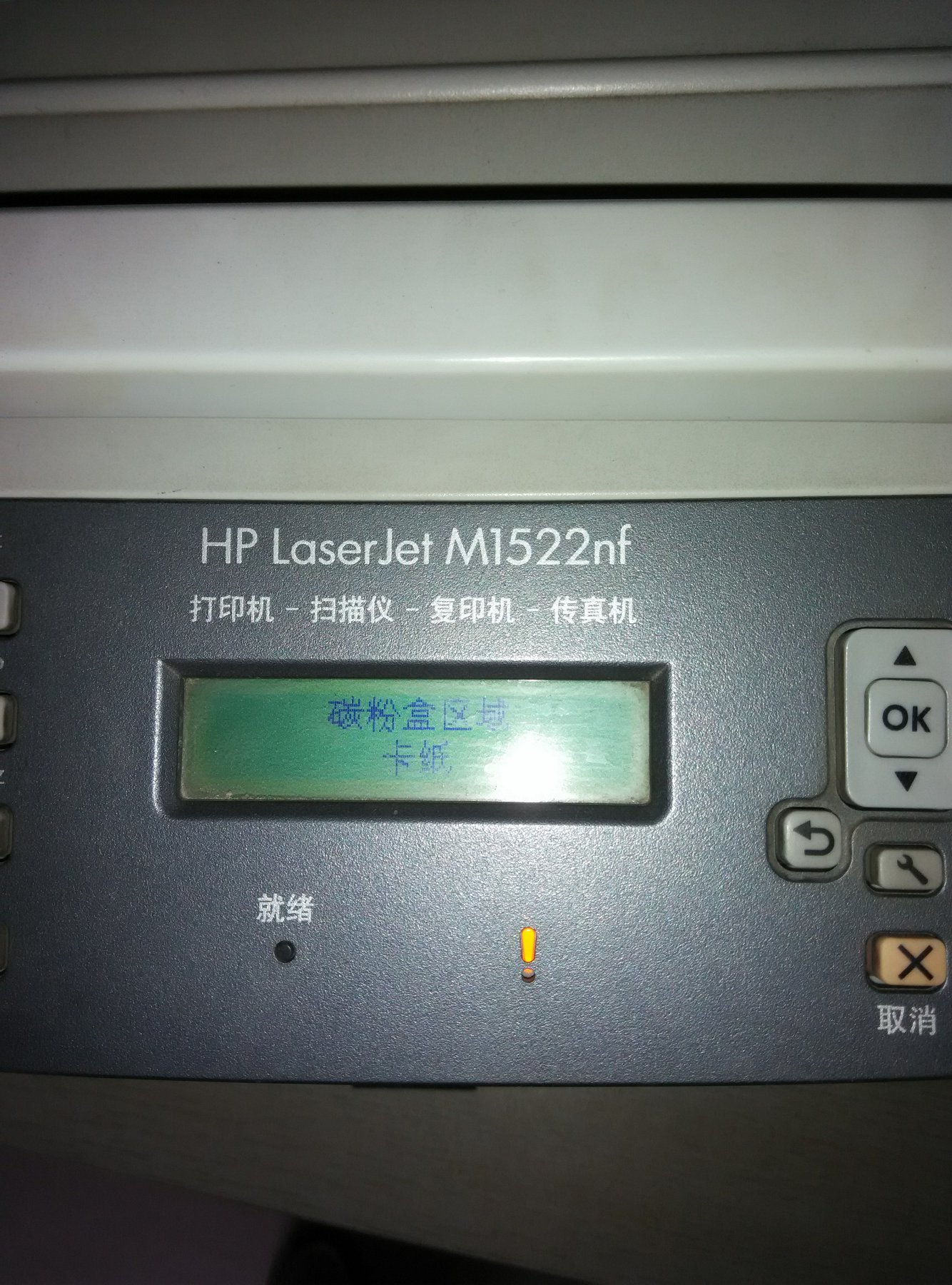

  2）硒鼓不转，转印辊支架 一般卡在鼓下面，或者进鼓就卡

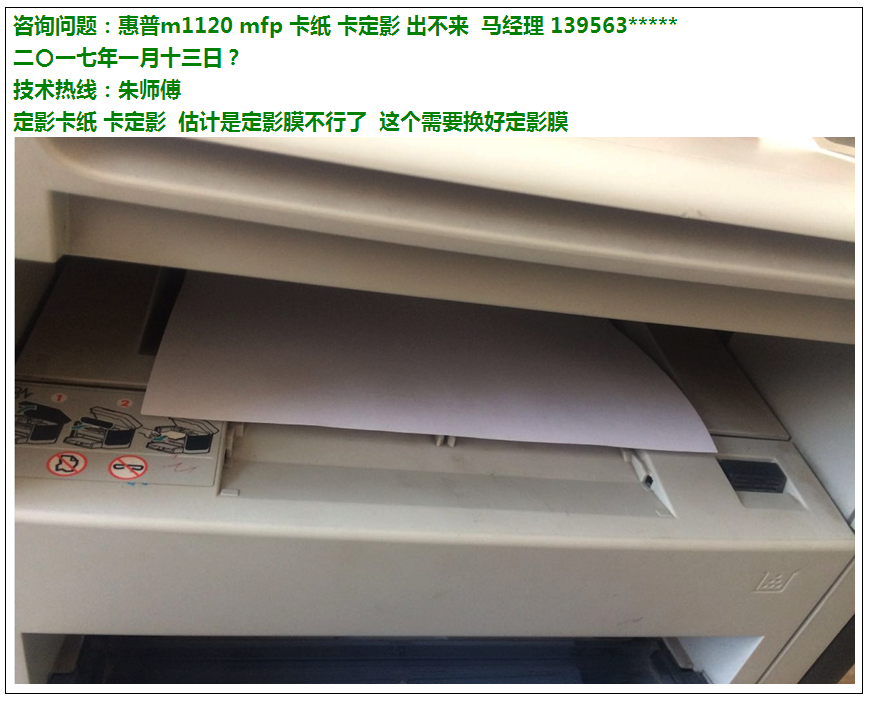

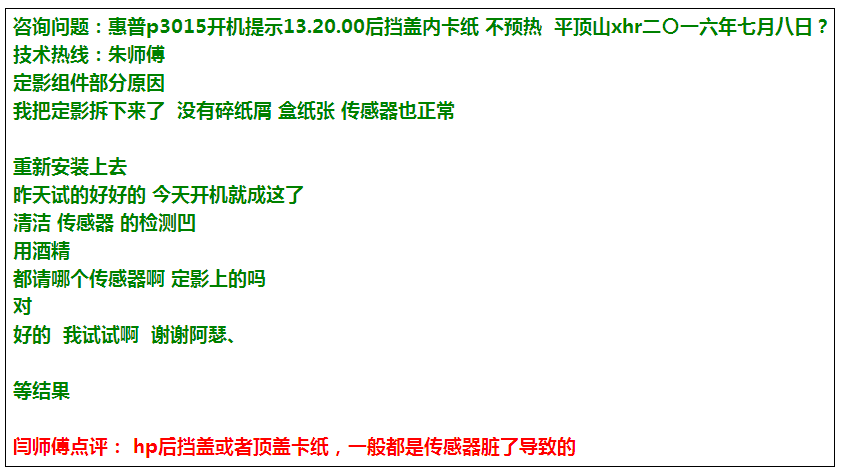

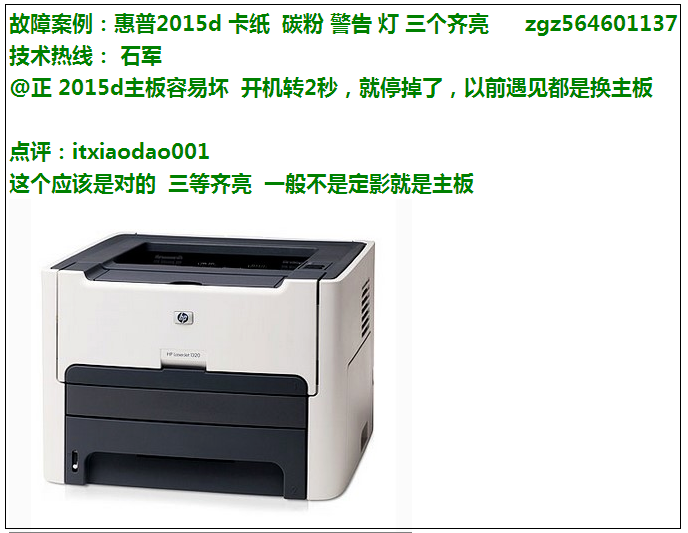

2、定影卡纸

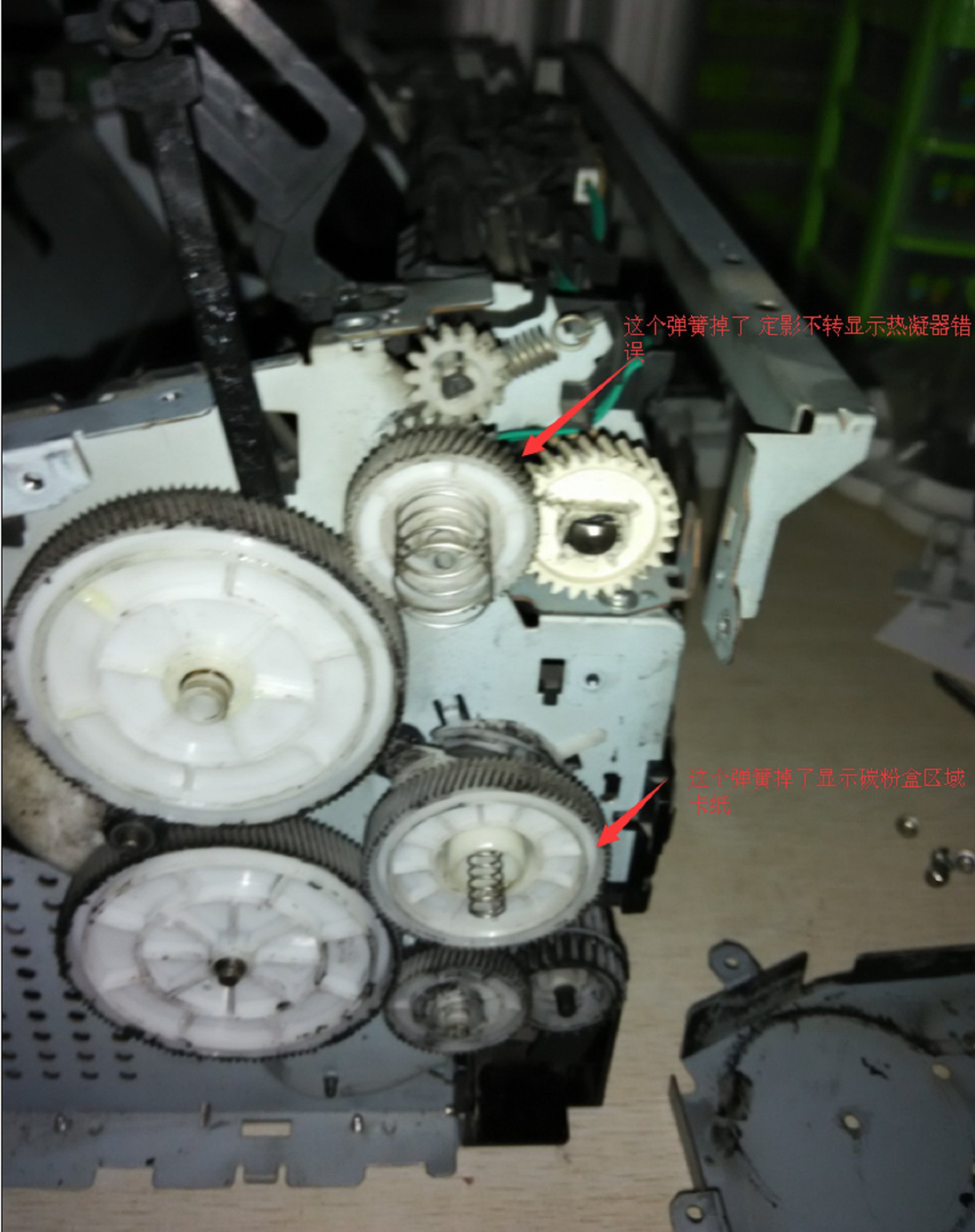

  1）定影不转，纸折叠在定影下

  2）定影膜损坏

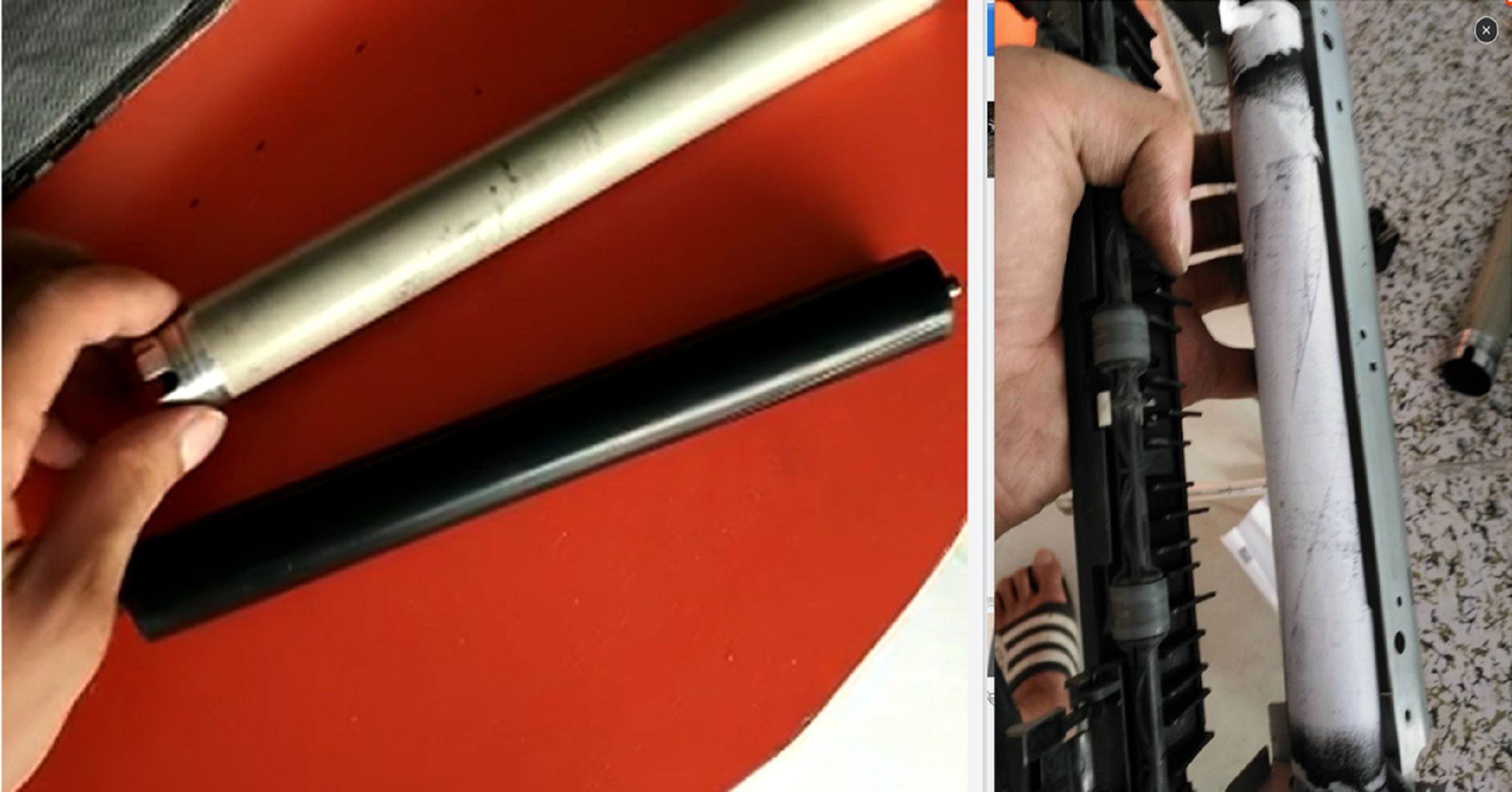

  3）定影下辊烧黏连

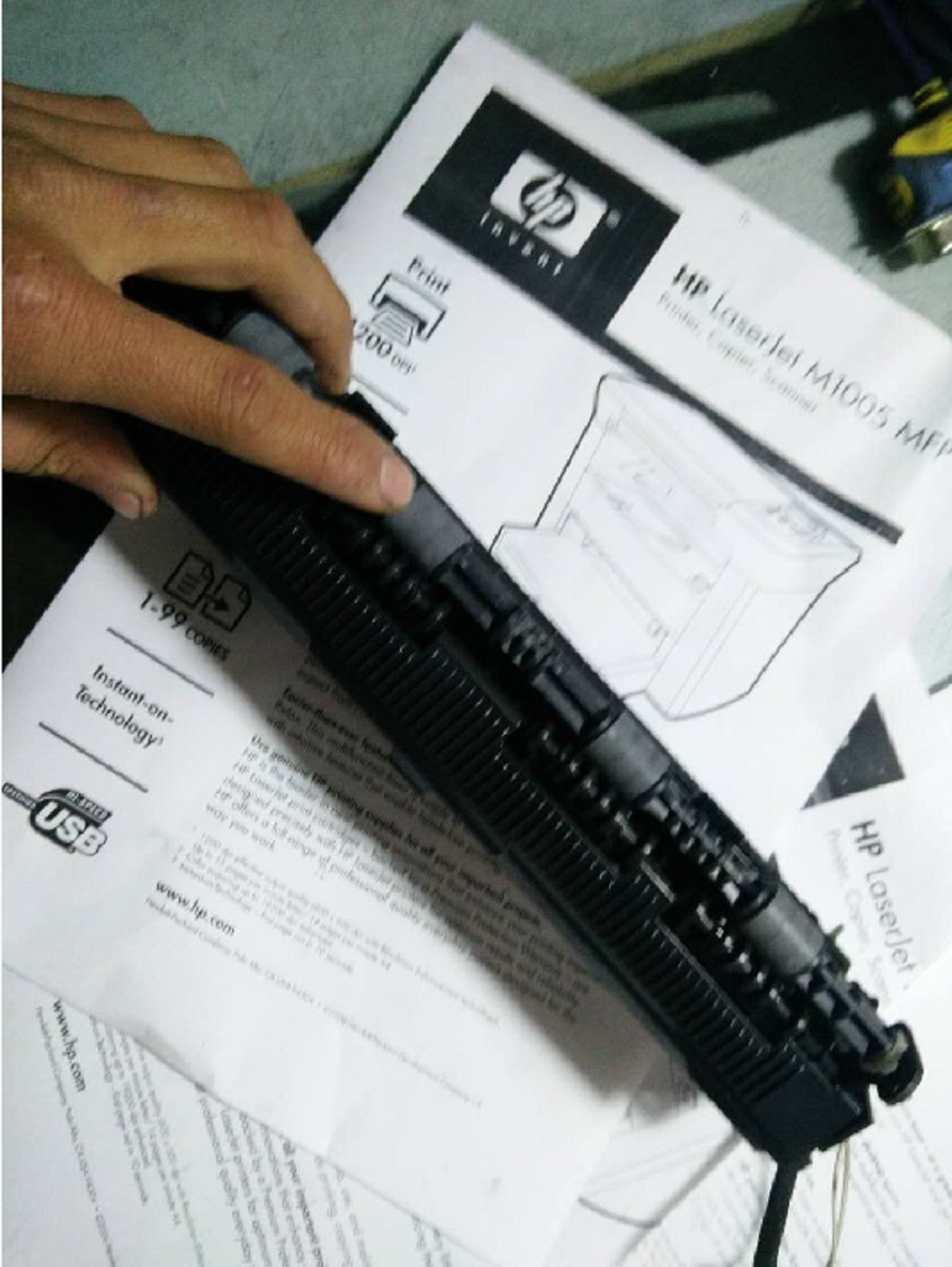

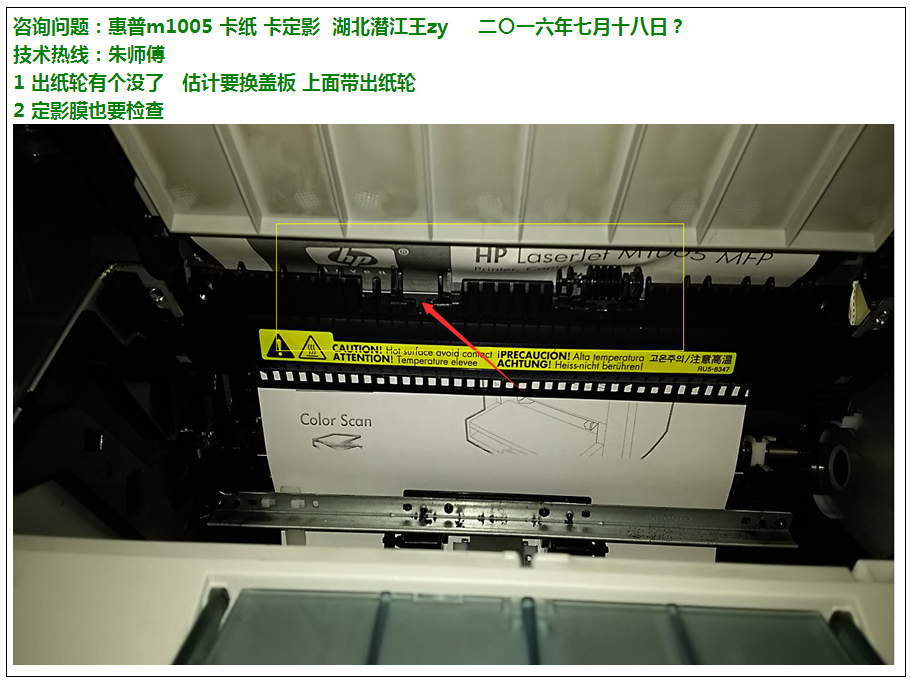

  3）出纸轮脱落，出纸盖板损坏

3、双面器卡纸

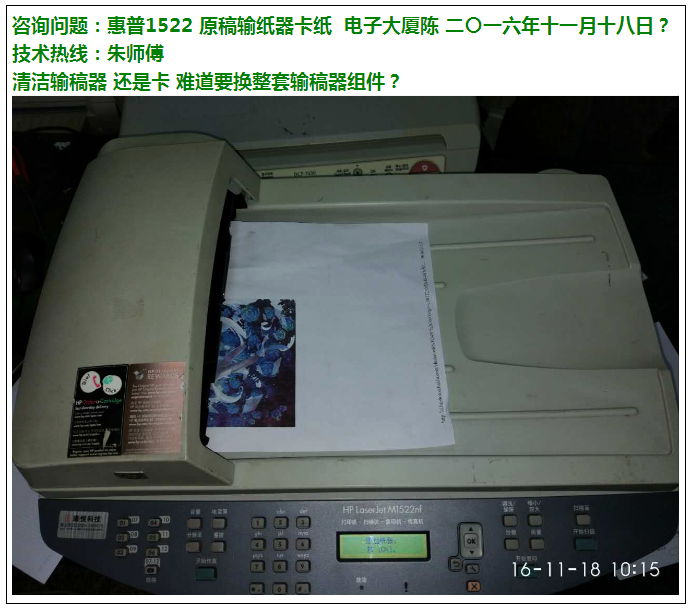

4、输稿器卡纸

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

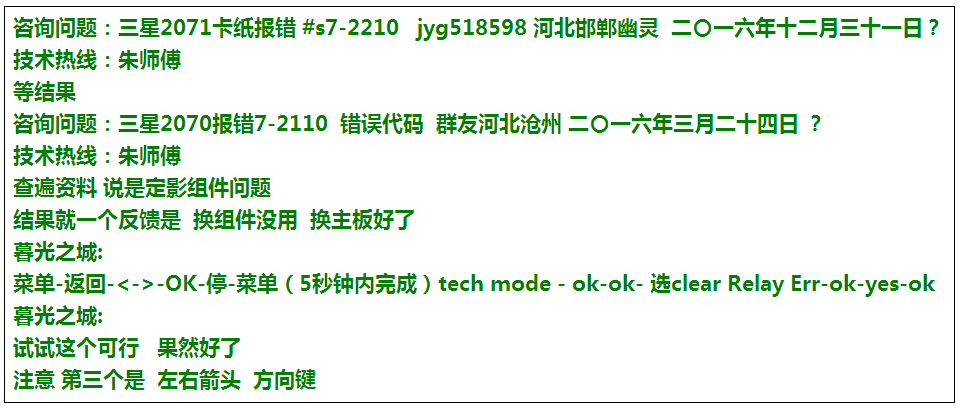

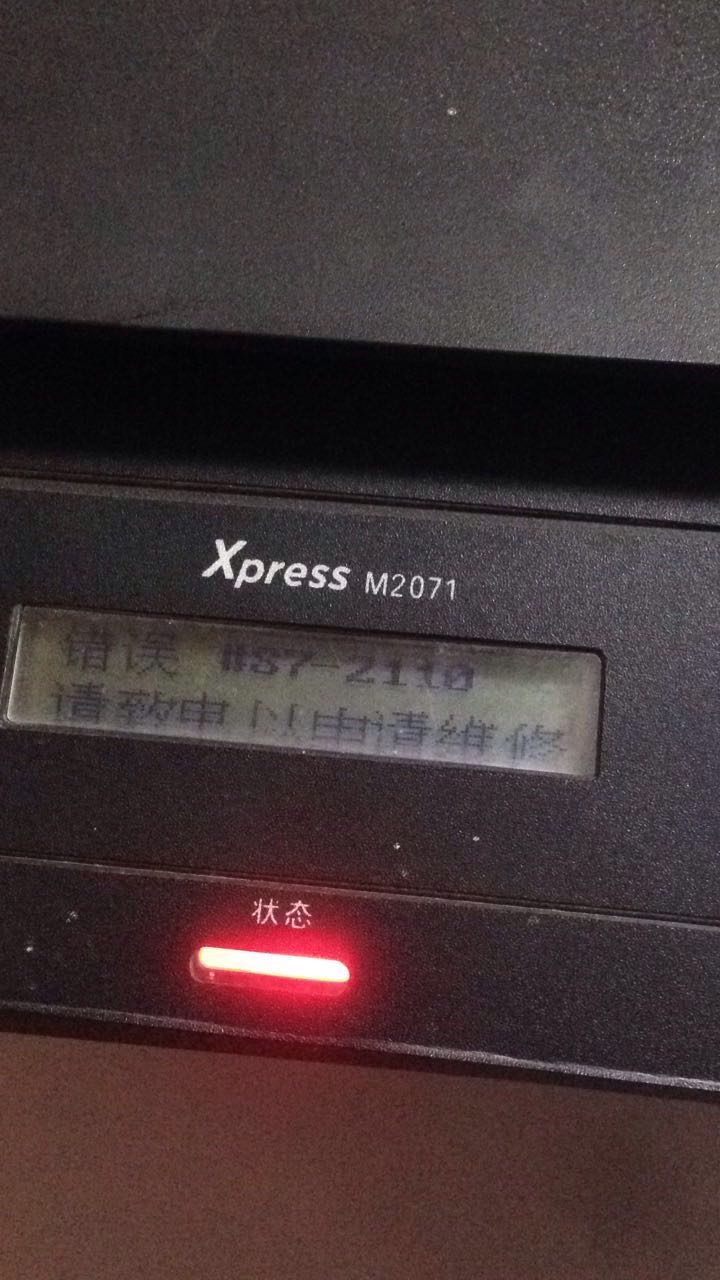

2】三星黑白激光打印机卡纸

1、定影前卡纸

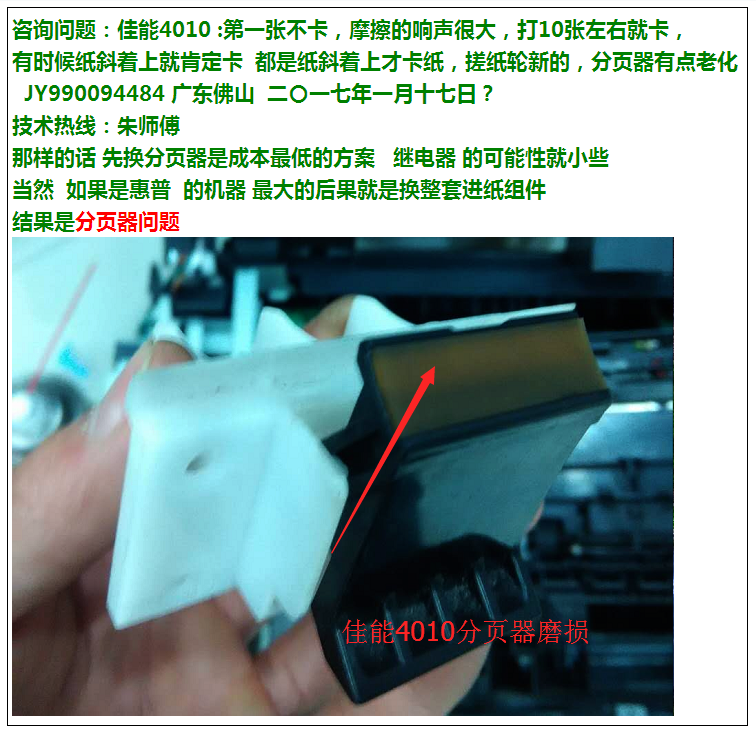

   1，搓纸轮分页器部分故障

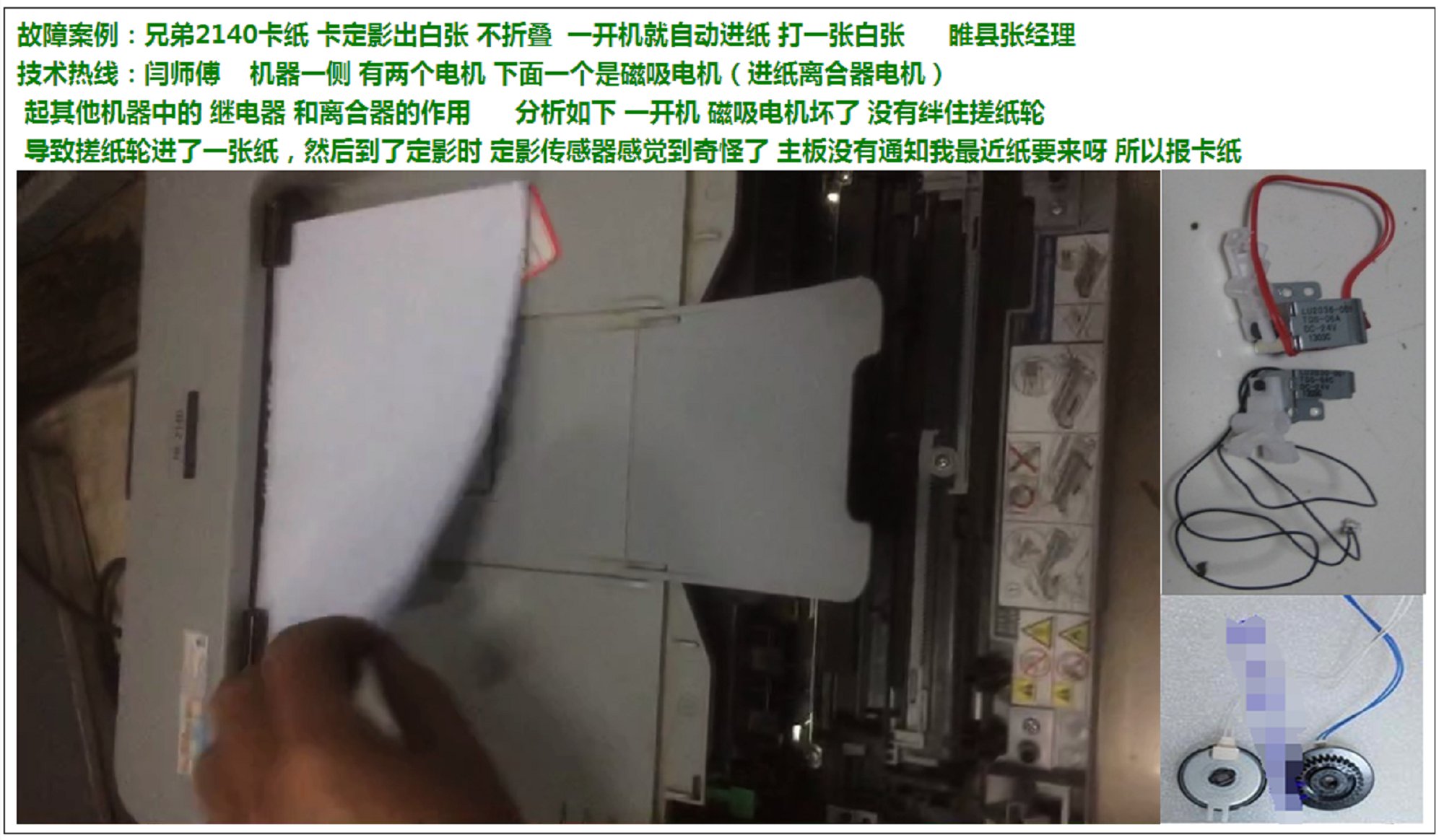

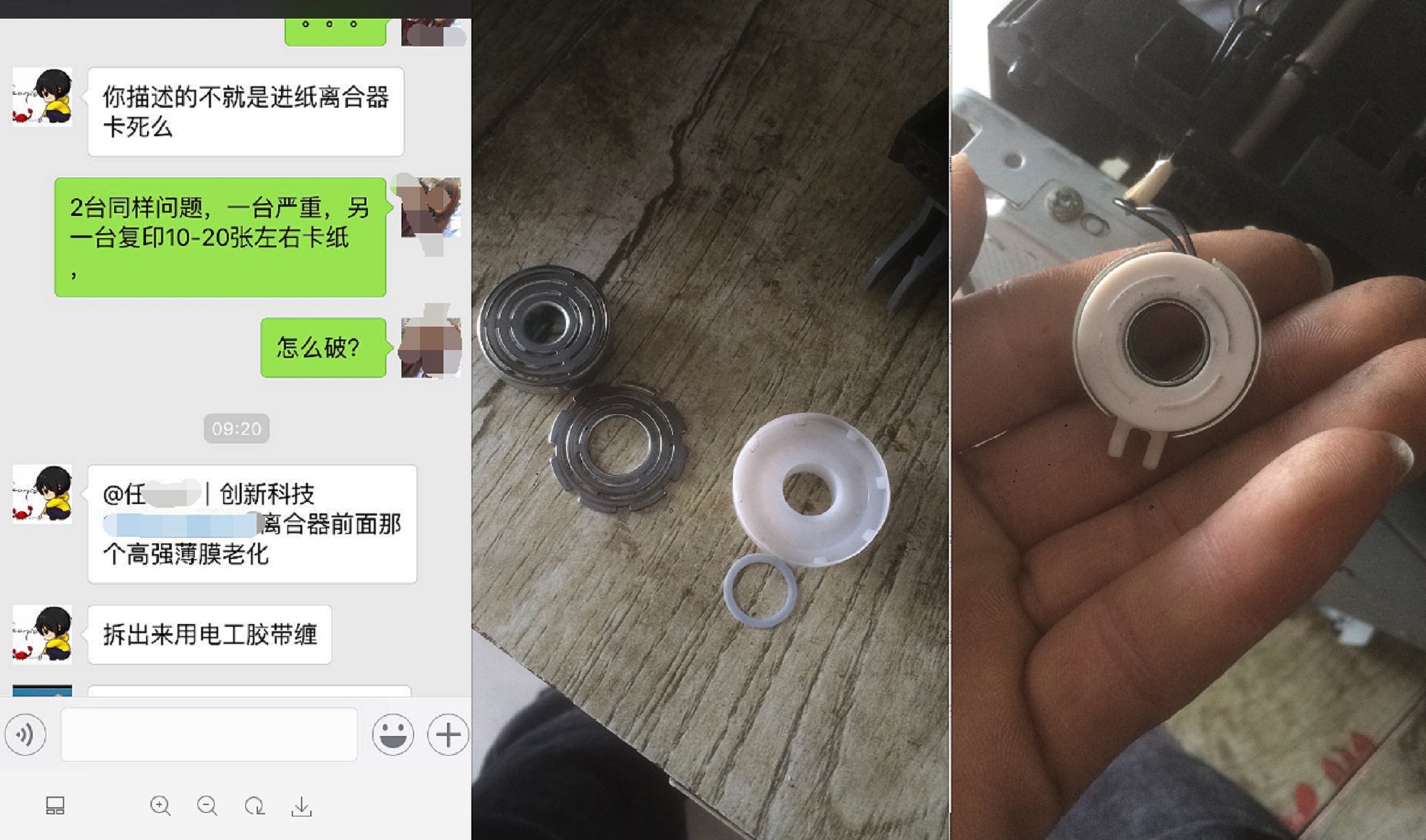

   2、离合器导致的卡纸

   3、硒鼓导致的卡纸

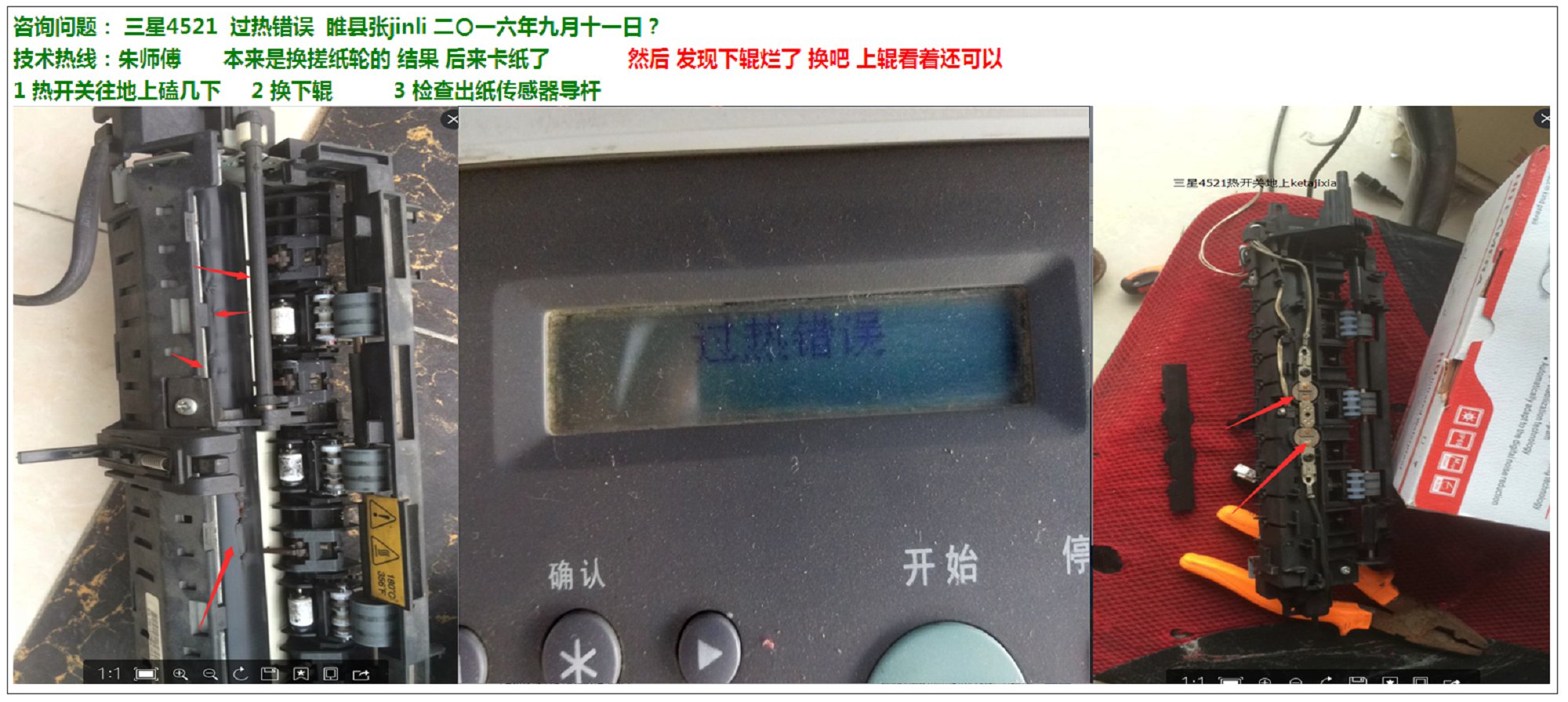

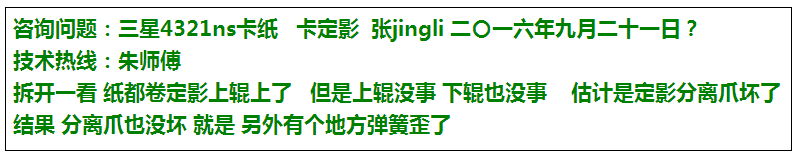

2、定影卡纸

   1、定影上辊下辊导致的卡纸

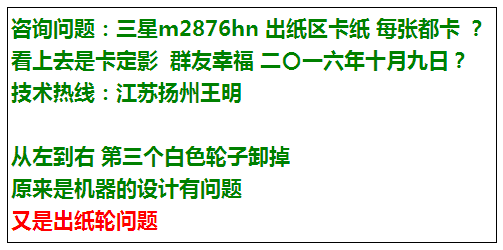

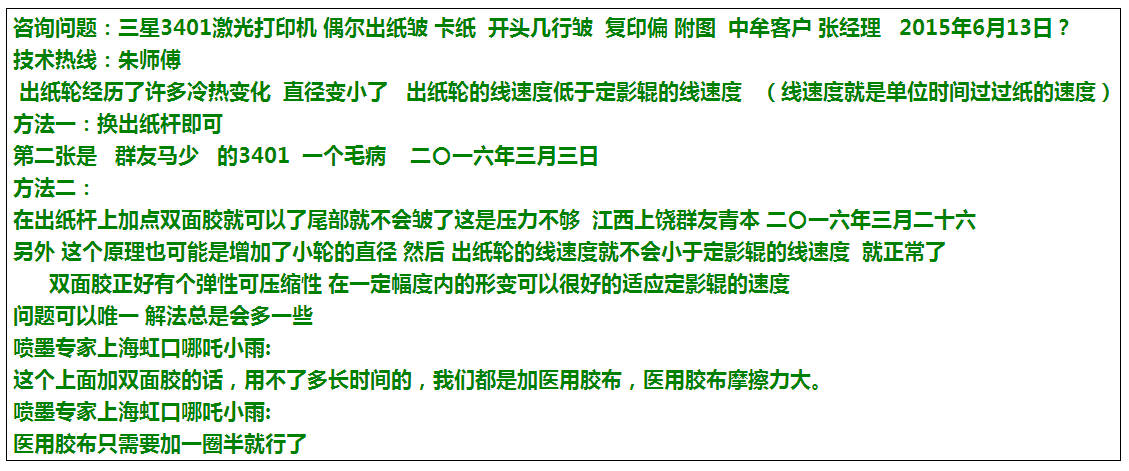

   2、出纸杆问题导致卡纸

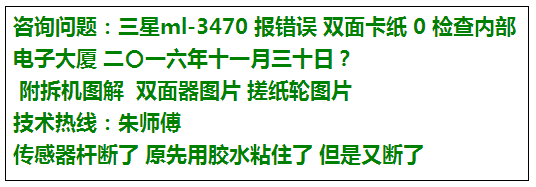

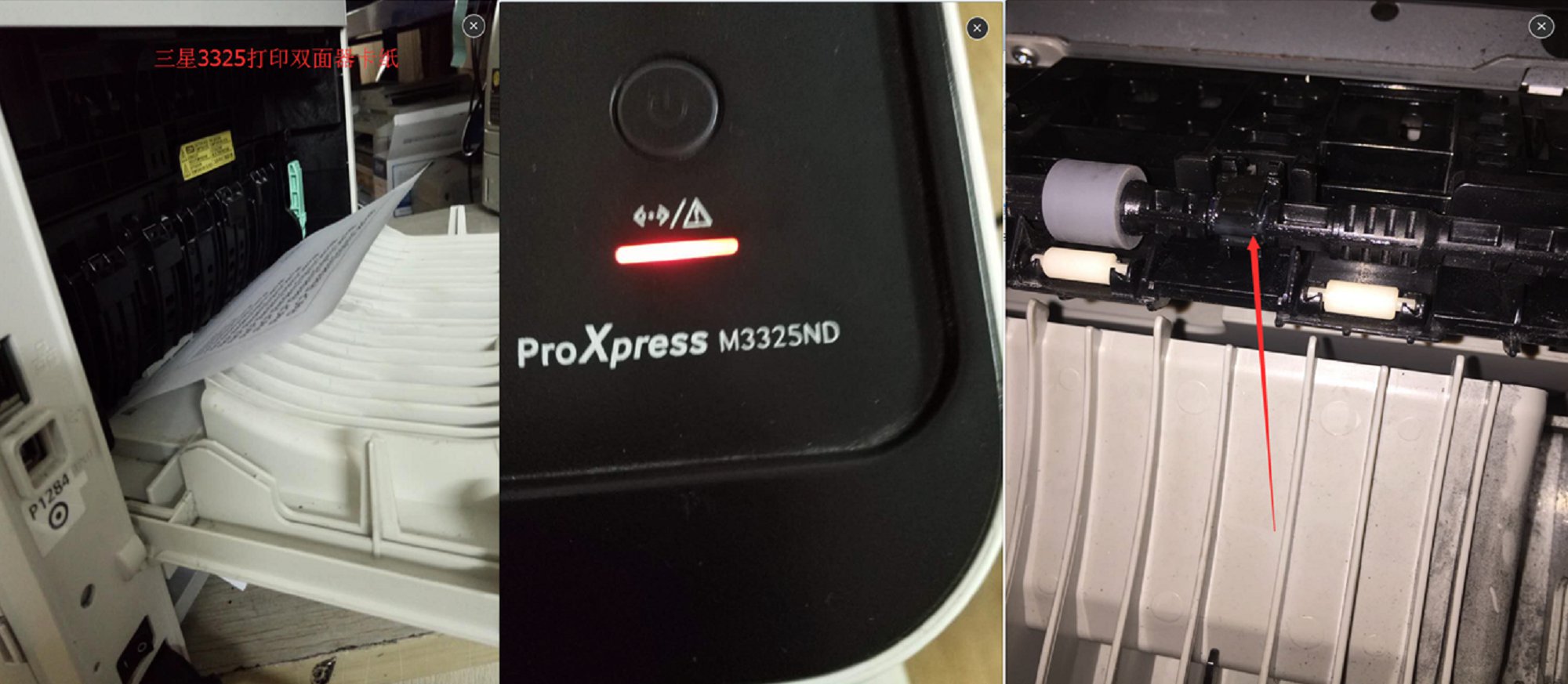

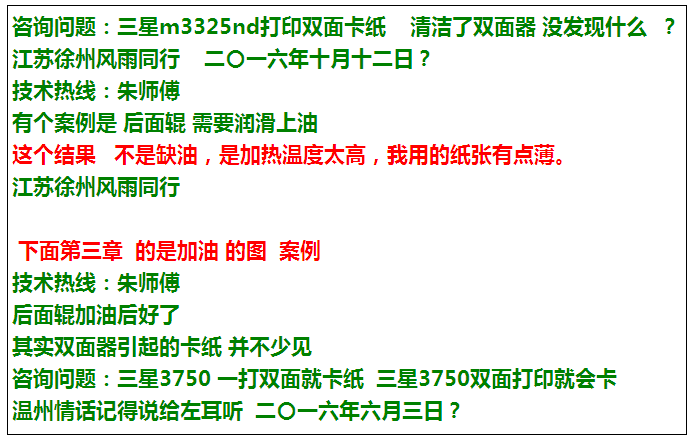

3、双面器卡纸

4、输稿器卡纸

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

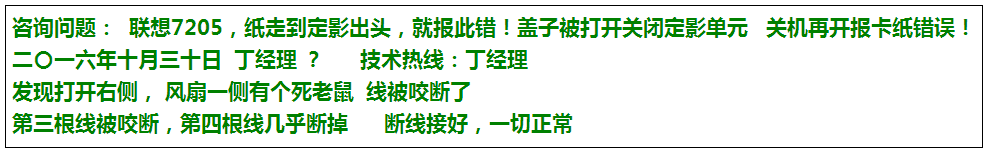

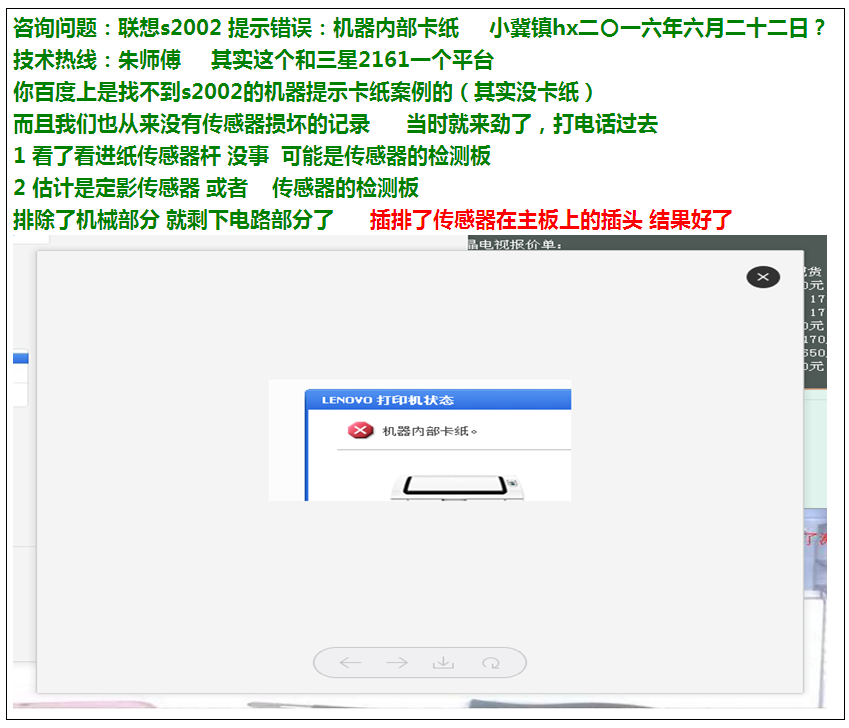

3】兄弟/联想鼓粉分离系列黑白激光打印机卡纸

1、定影前卡纸

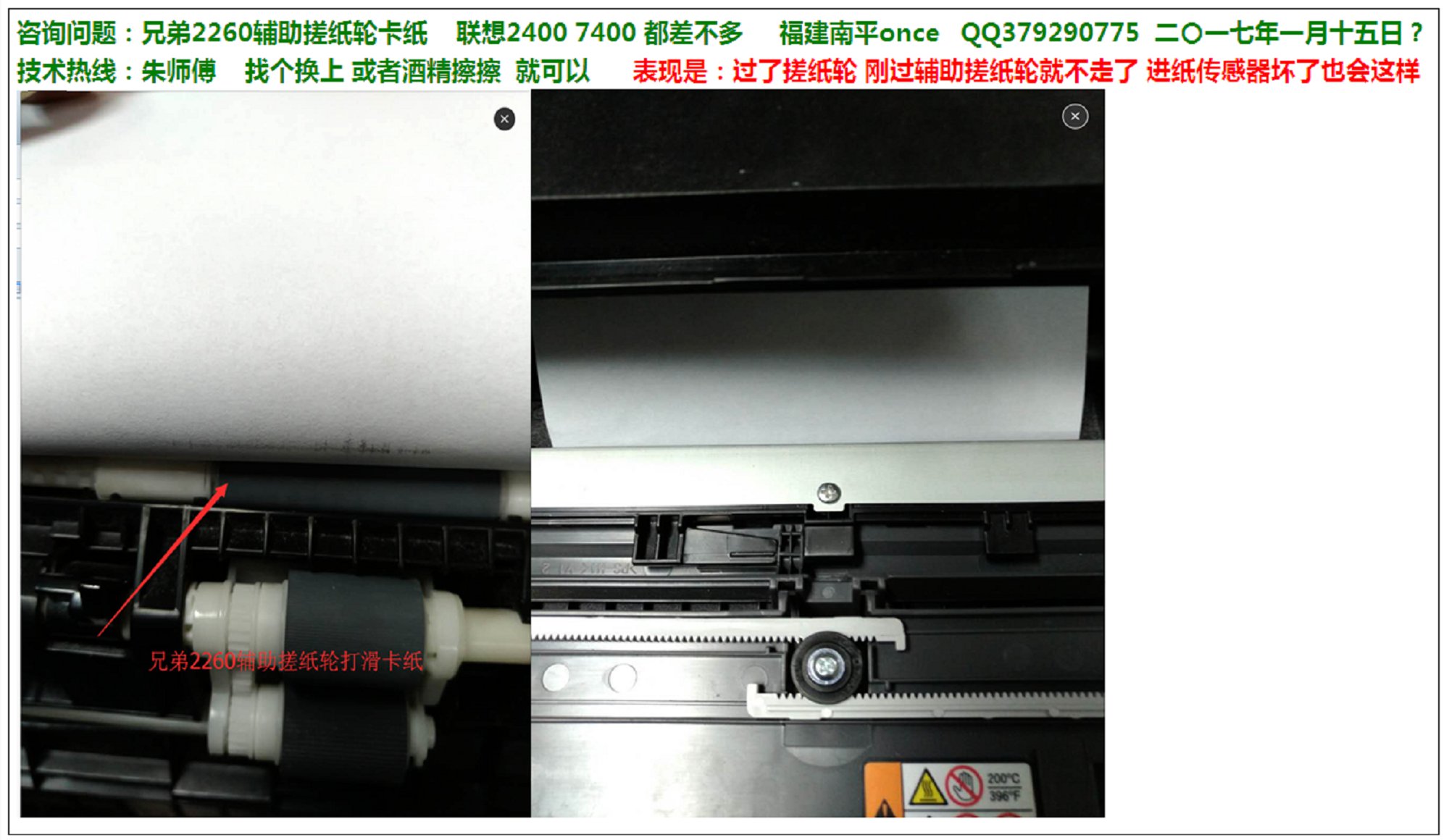

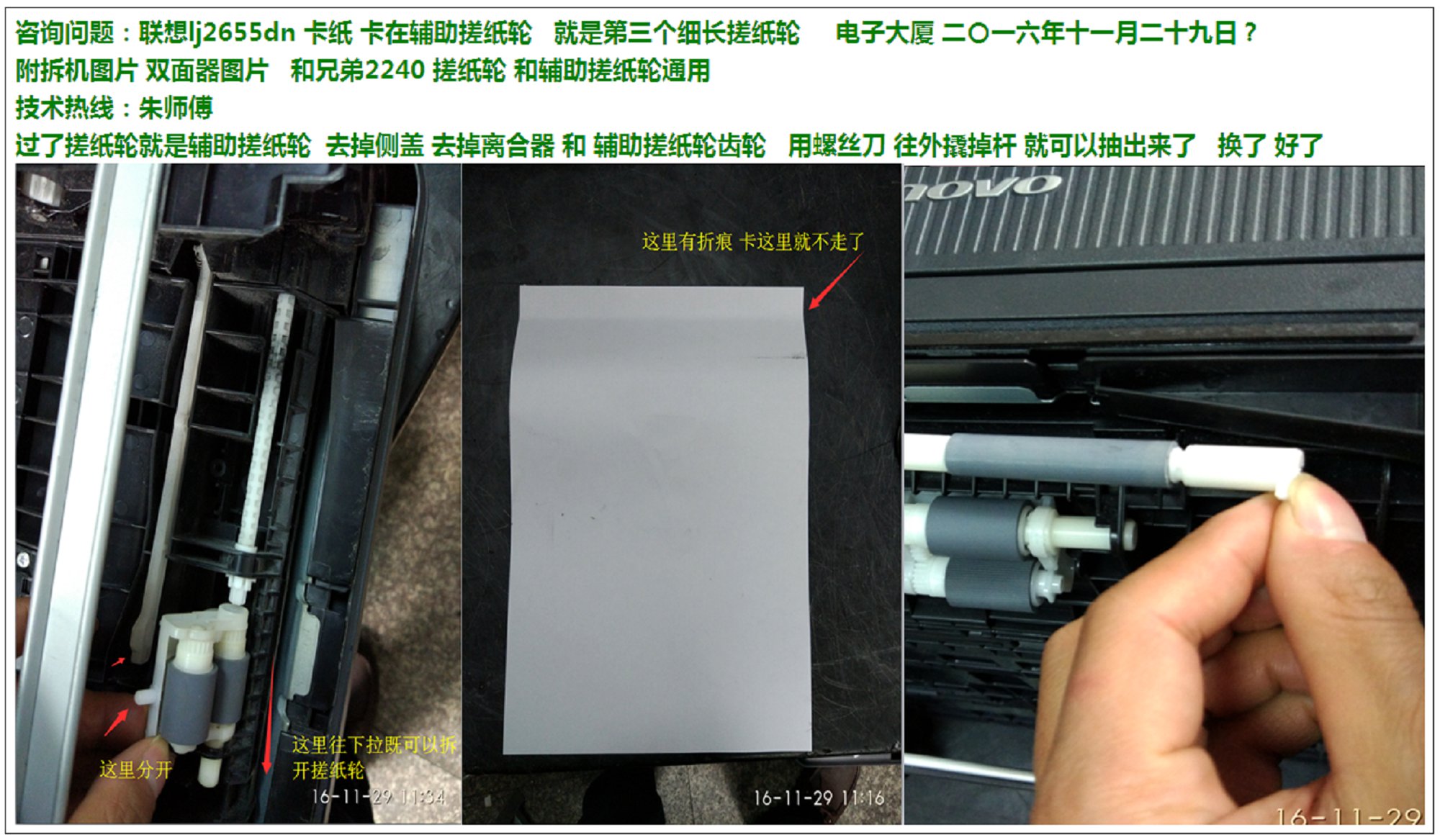

 1）辅助搓纸轮磨损导致的卡纸

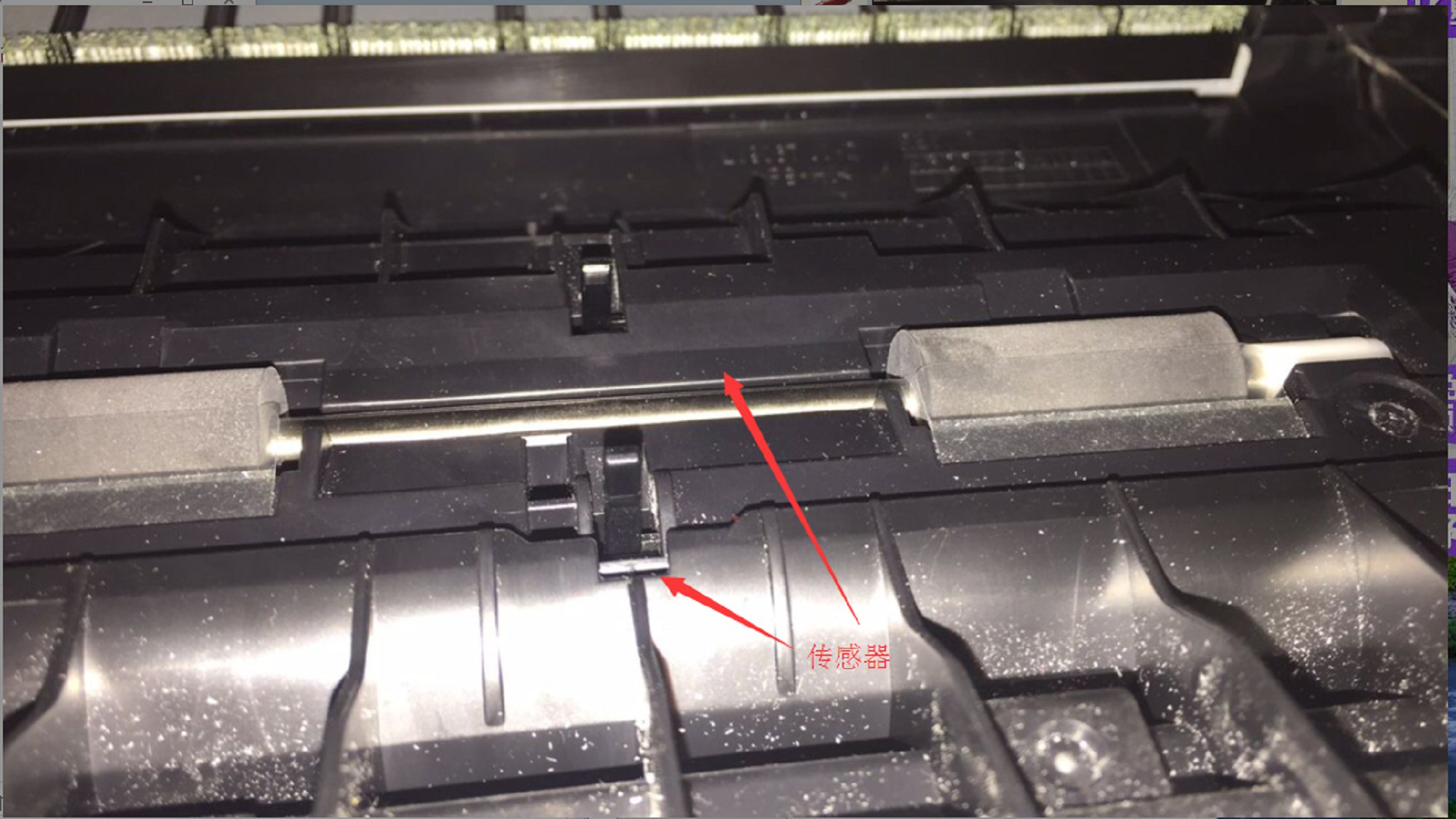

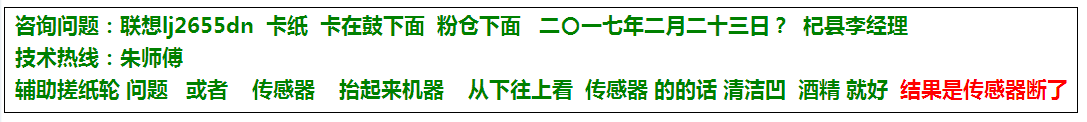

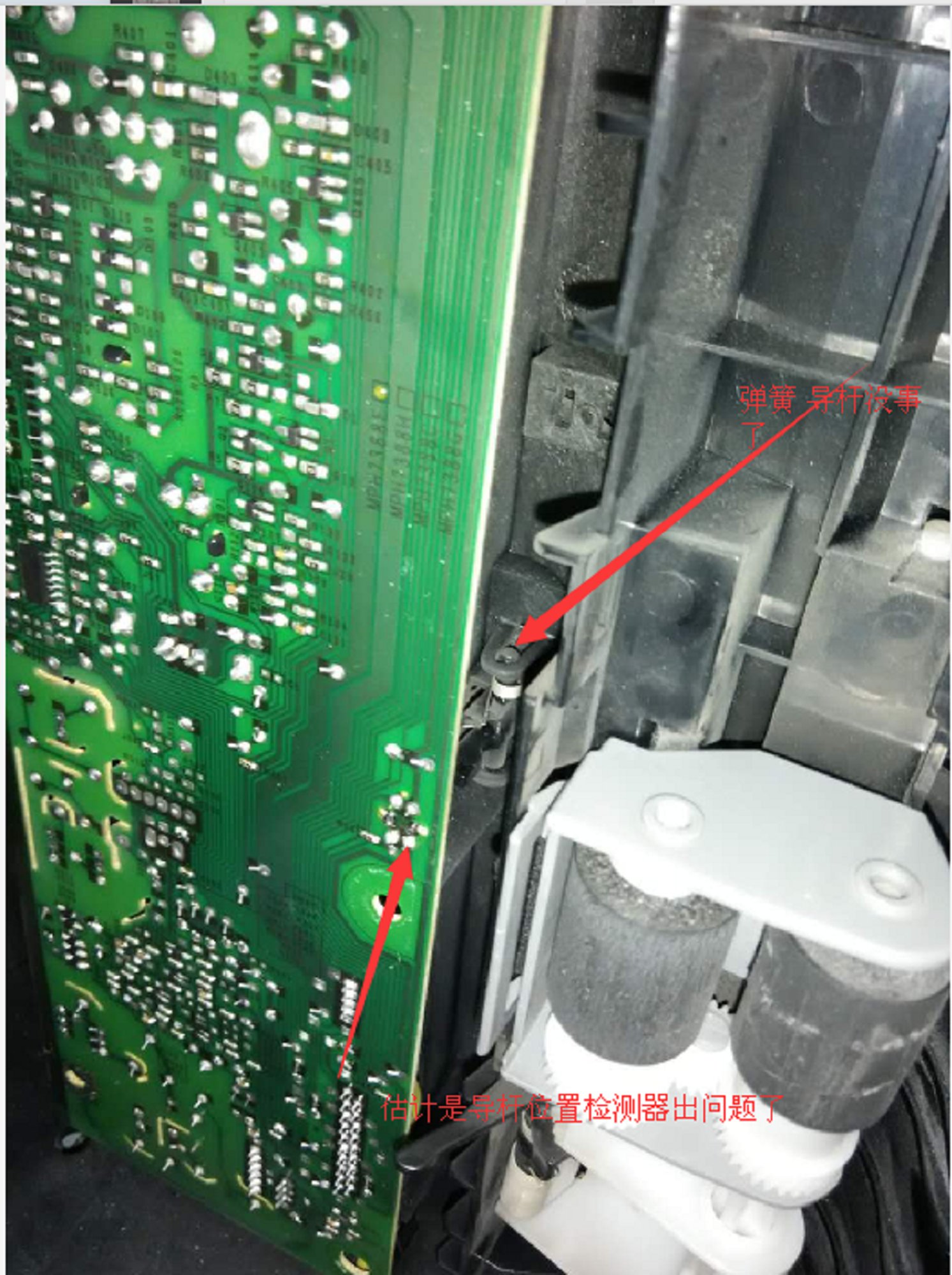

 2）进纸传感器脏污，或者损坏导致的卡纸

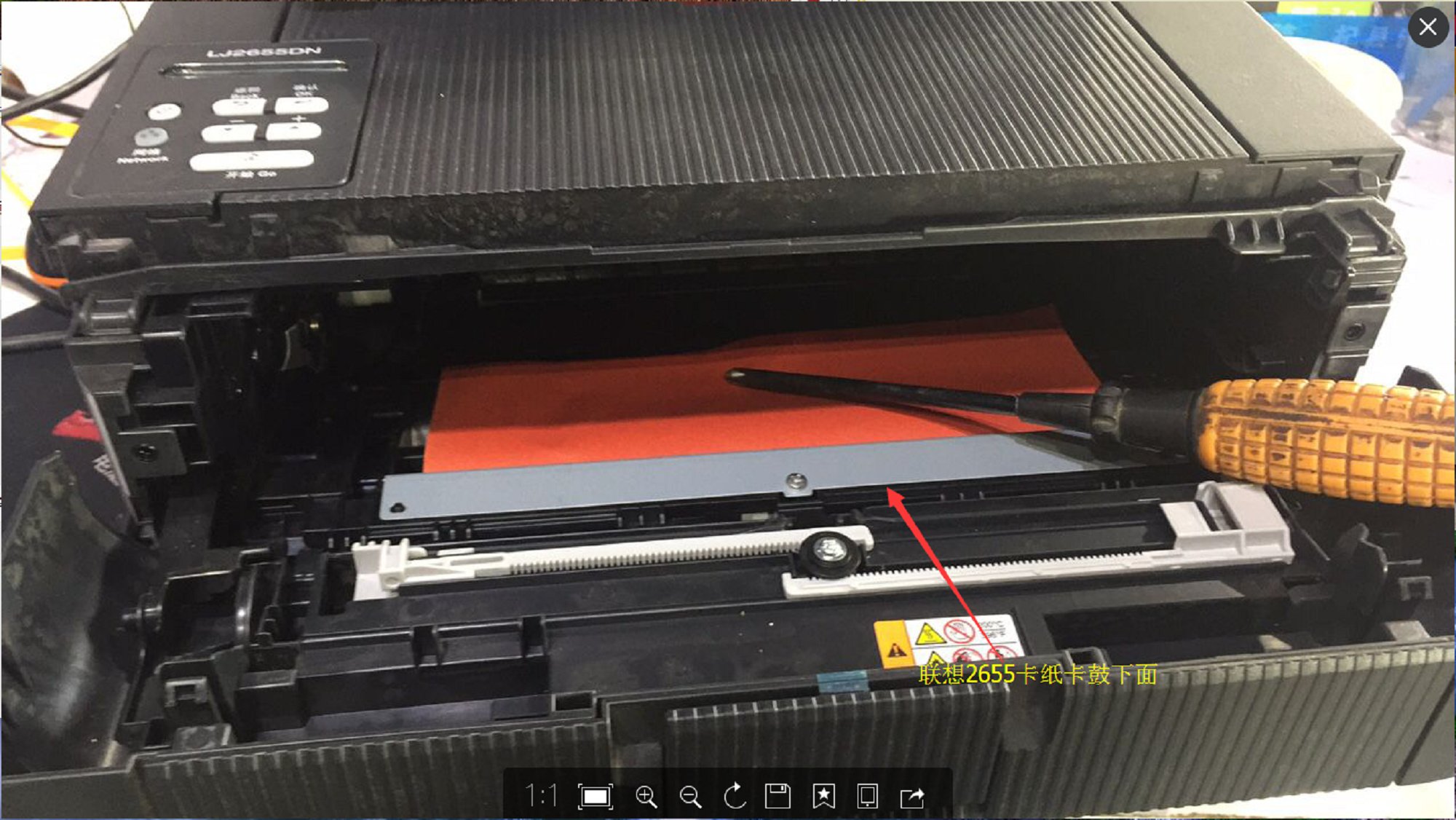

 3）鼓架也有导致卡纸的案例

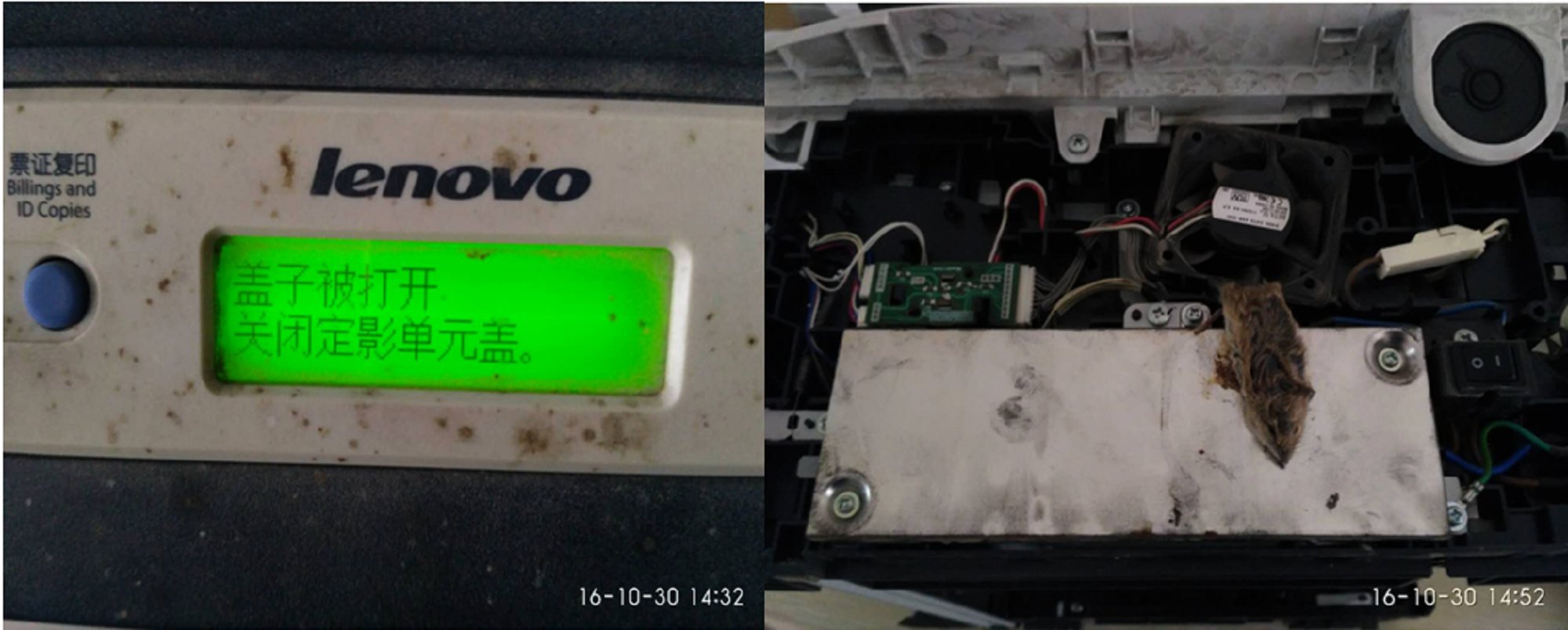

3、定影卡纸

 1）部分机器用定影膜容易卡纸

 2）上辊问题导致的卡纸

 3) 下辊严重损害导致的卡纸

 4）出纸通路问题导致的卡纸

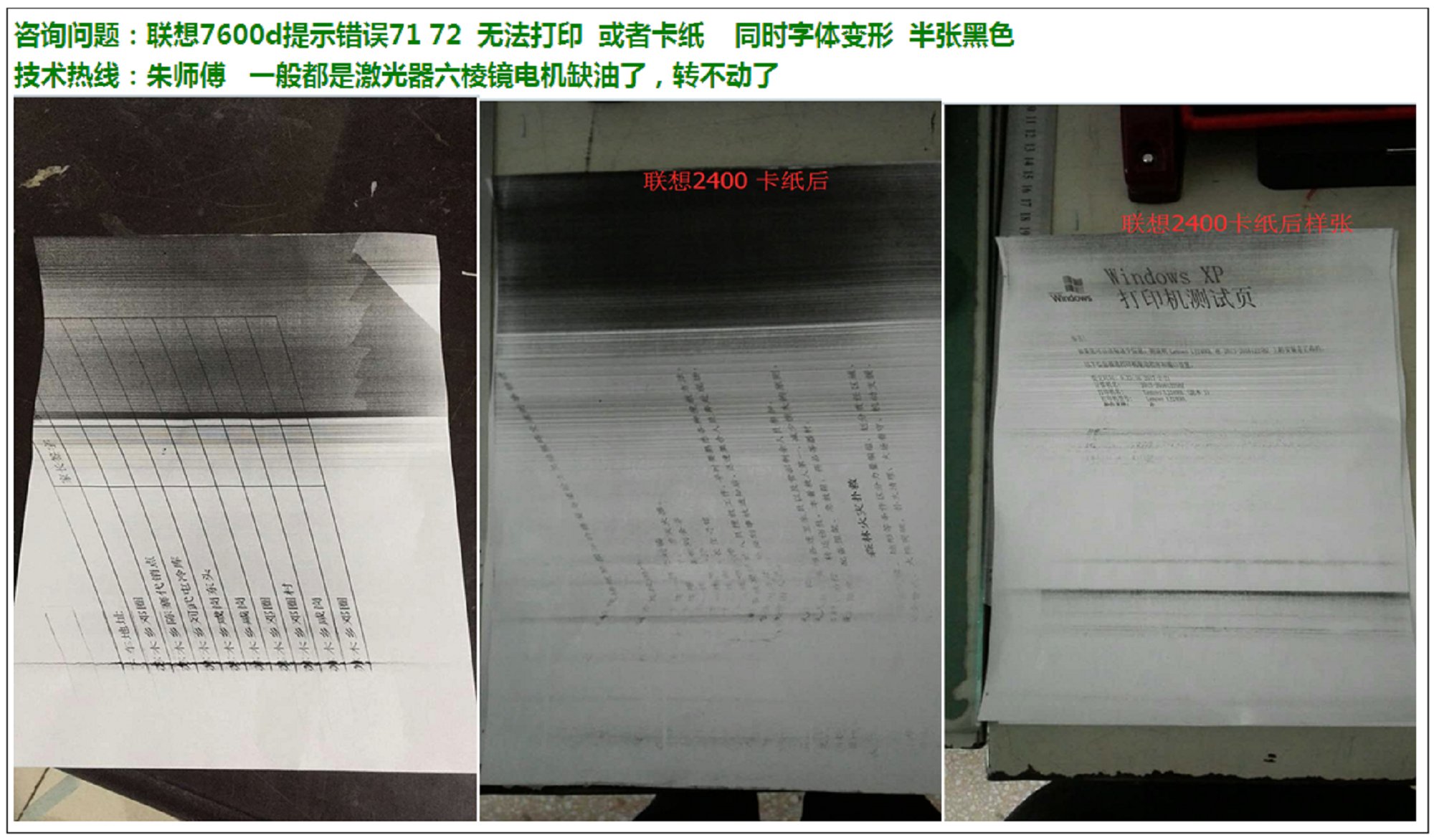

 5）激光器六棱镜电机缺油导致的卡纸一般都带有字体变形，和半边纸黑

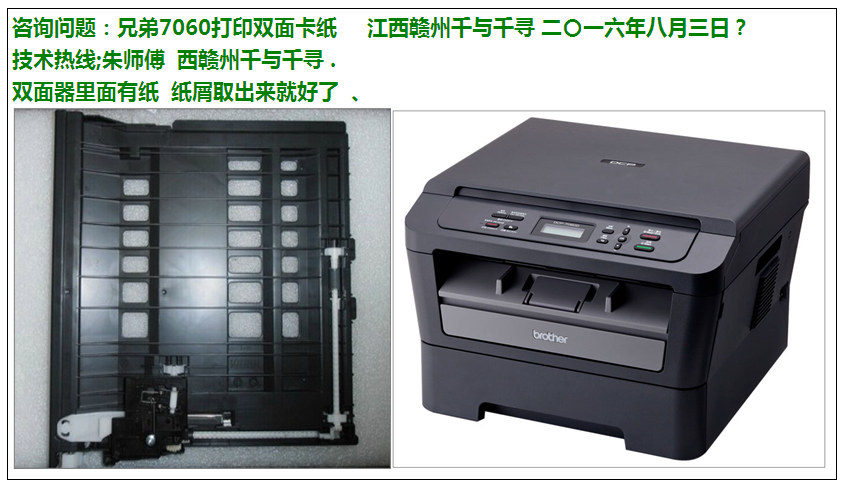

3、双面器卡纸

4、输稿器卡纸

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

总结一下：

1、联想兄弟这个系列机器卡纸，激光器原因概率最高；

2、进纸传感器出问题也容易导致卡纸；

3、辅助搓纸轮容易导致卡纸；

4、鼓架本身引起的卡纸并不多见但是有；

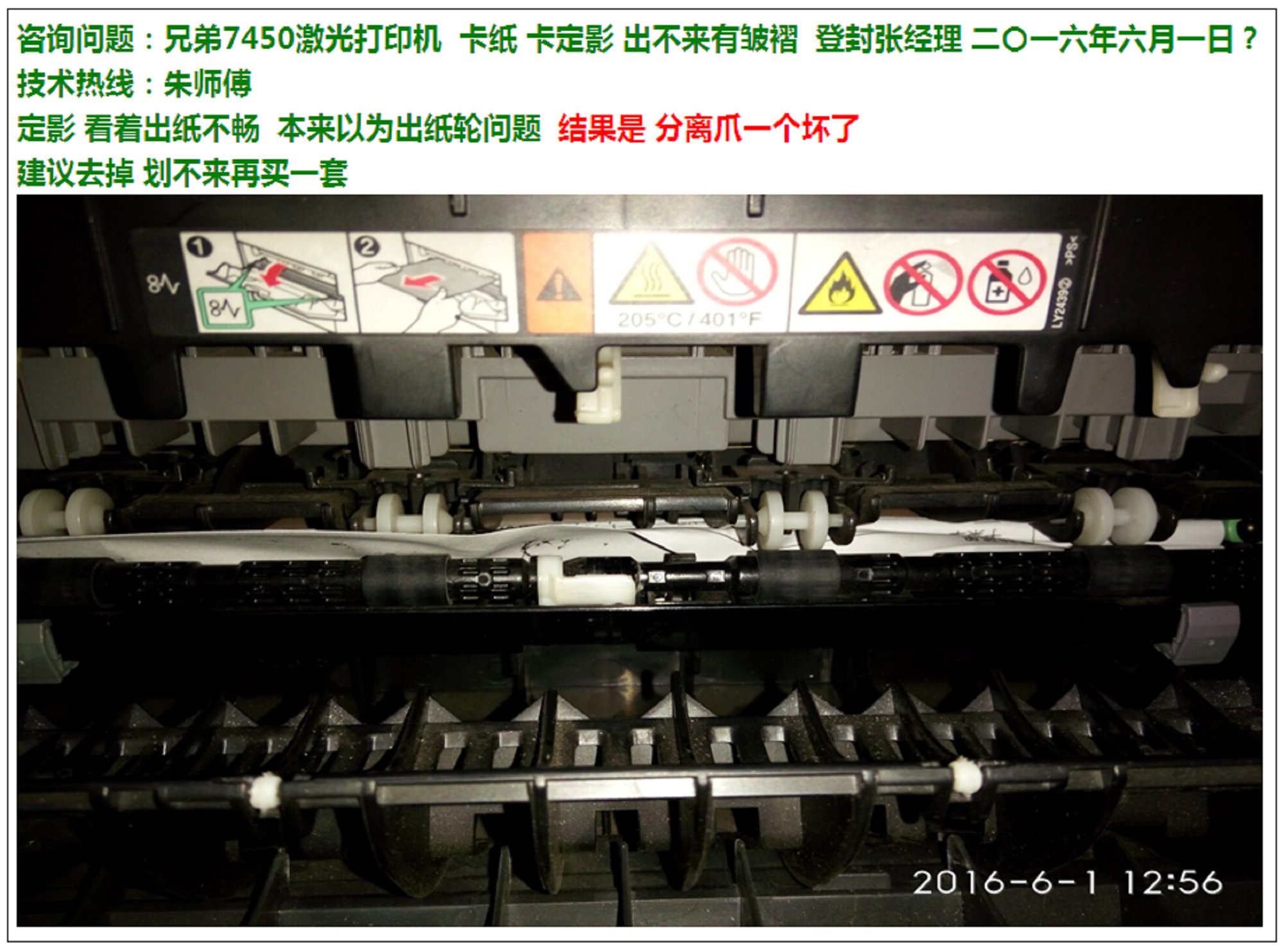

5、分离爪问题引起的卡纸也有，但是不多见。

4】松下黑白激光打印机卡纸

1、定影前卡纸

  1）进纸组件导致的卡纸

  2）鼓原因导致的卡纸

2、定影卡纸

  1）主要是上辊下辊原因导致的卡纸。

3、双面器卡纸 松下一般少有双面的机器：

4、输稿器卡纸

------------------------------------------

总结一下：

松下的卡纸还真少见

如果有就看定影吧

5】京瓷黑白激光打印机卡纸

1、定影前卡纸  主要考虑进纸传感器问题。或离合器问题

2、定影卡纸    主要考虑上辊下辊 定影导纸盖板支架等

3、双面器卡纸

4、输稿器卡纸  少见

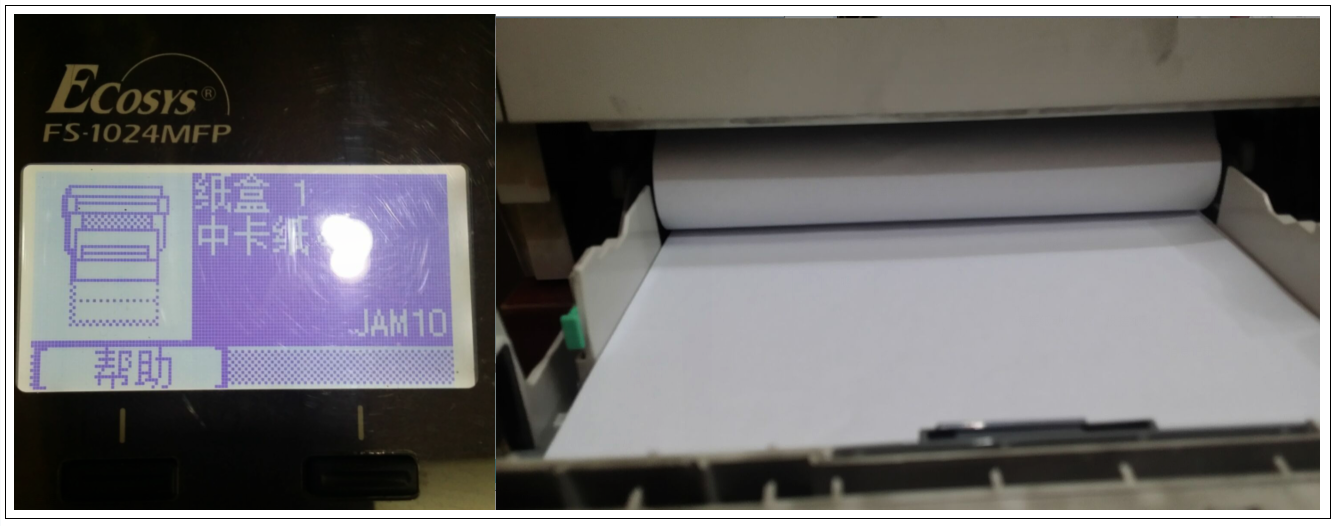

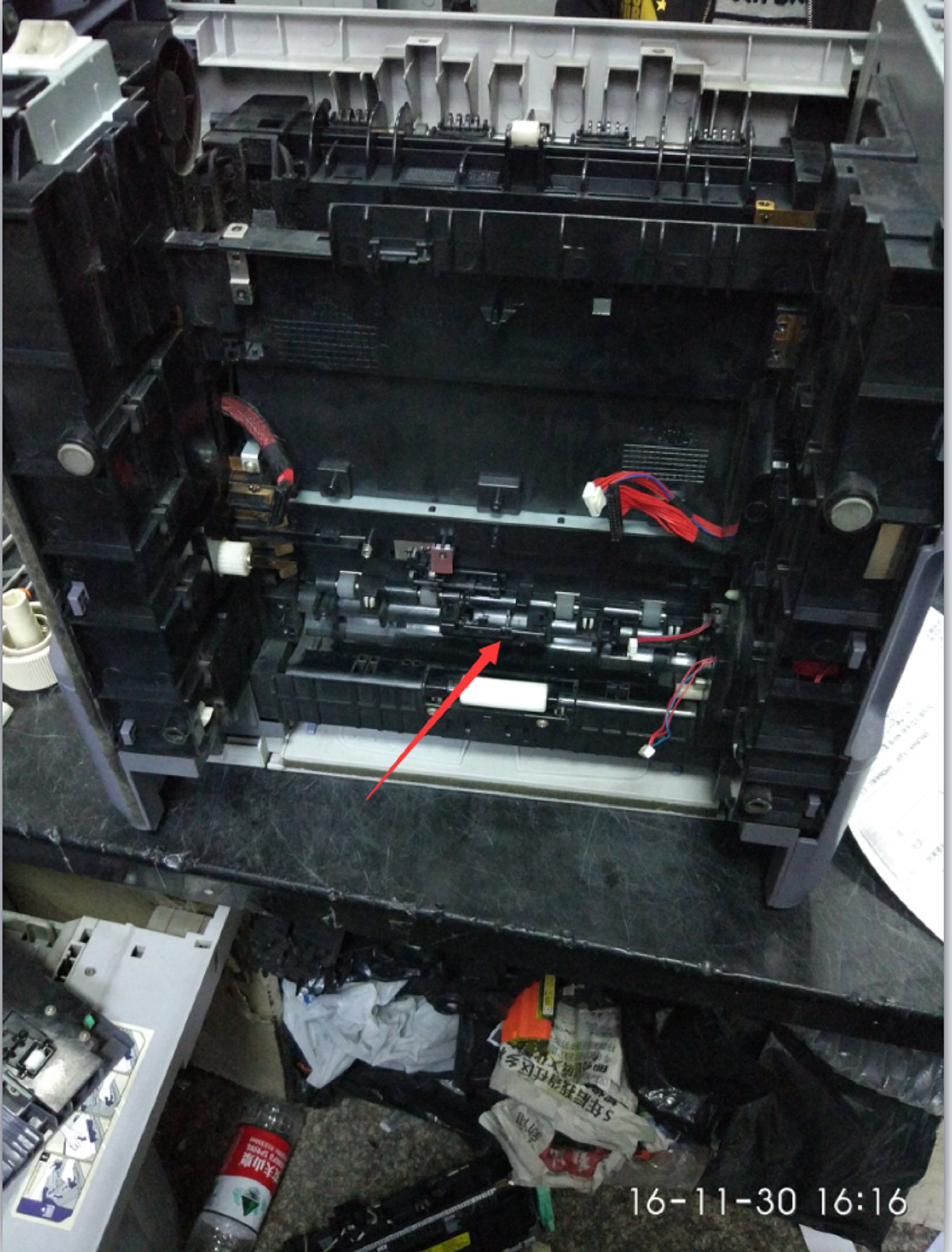

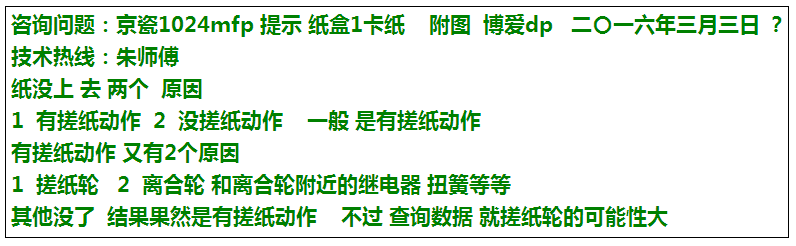

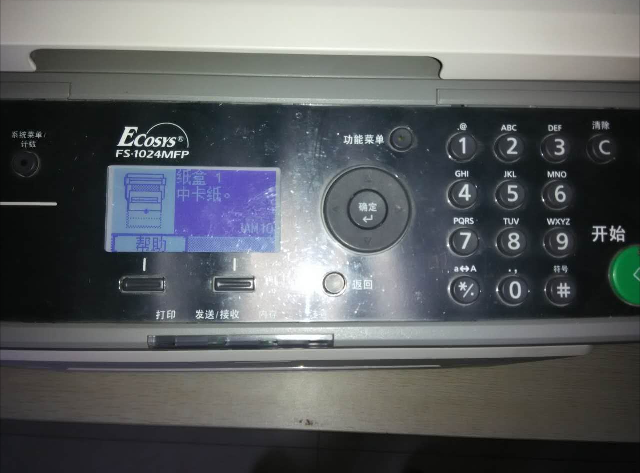

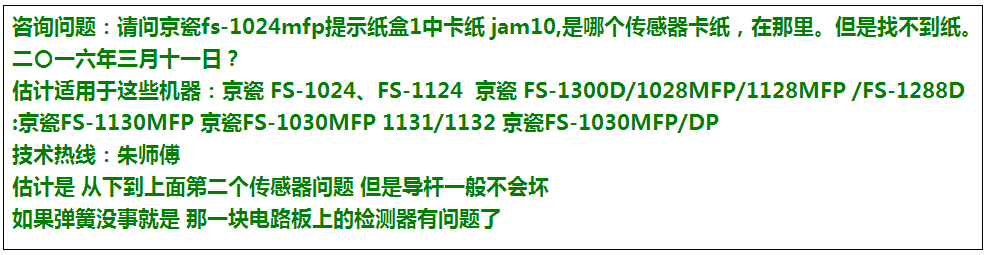

第一个案例：

------------------------------------------

不同的看法

------------------------------------------

总结一下：

1】京瓷激光打印机的卡纸并不多见

2】进纸部分的卡纸估计也是偶然

3】他的定影卡纸应该有的，却没积累下案例，至少说明他的定影设计不错。

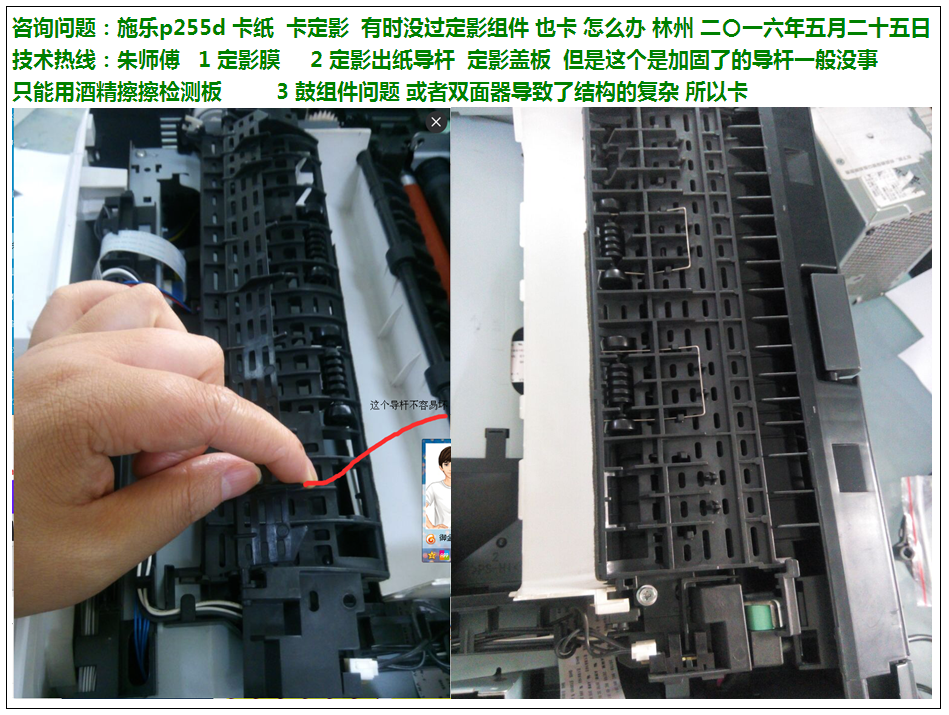

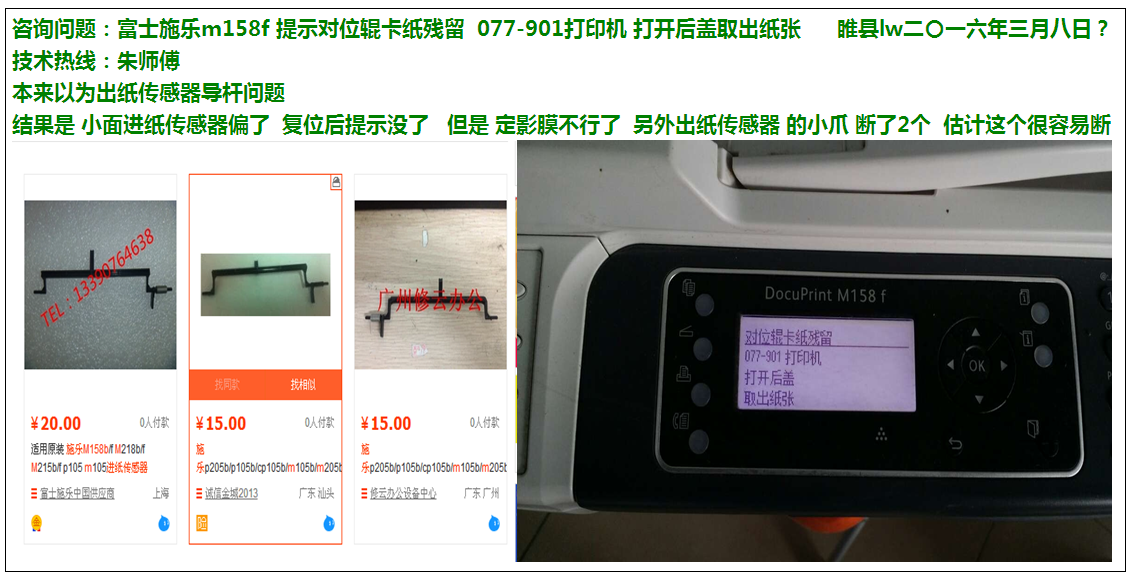

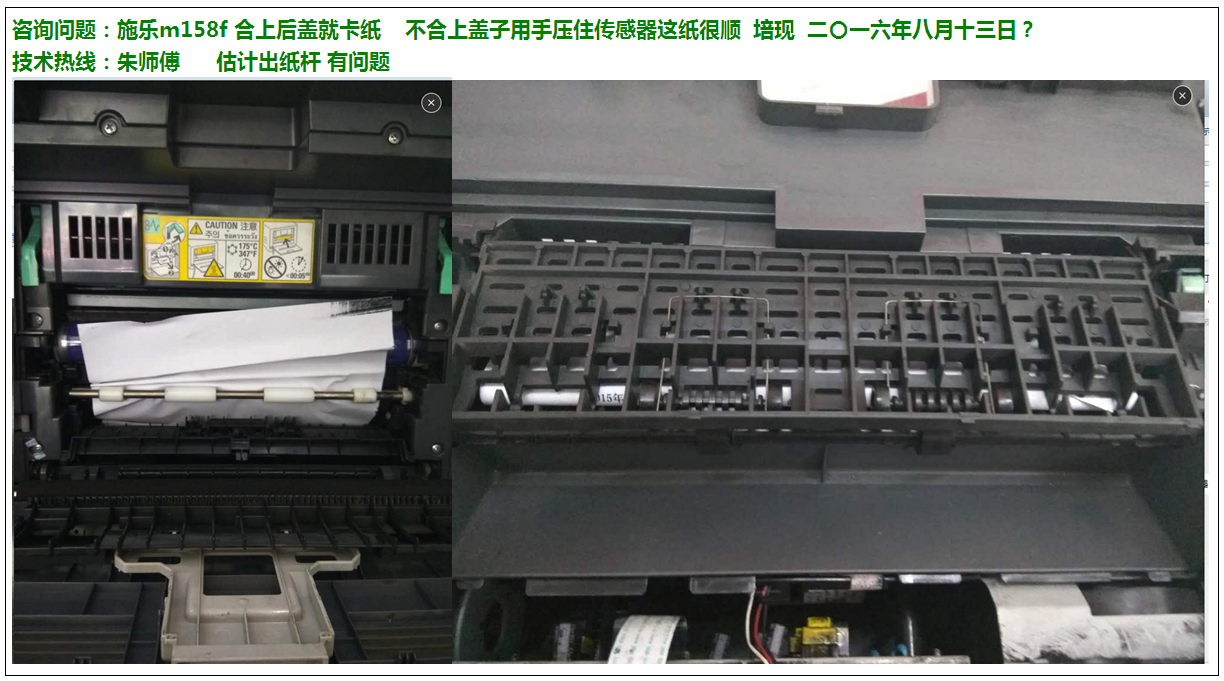

6】富士施乐LED黑白打印机卡纸

1、定影卡纸

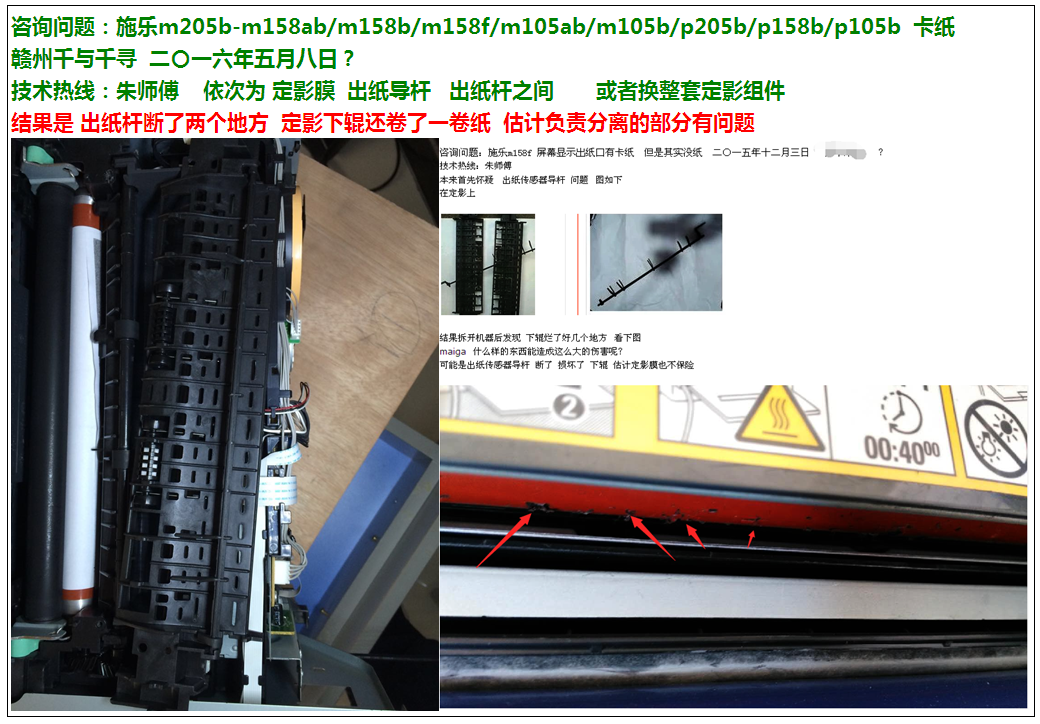

  1）定影膜导致的卡纸、

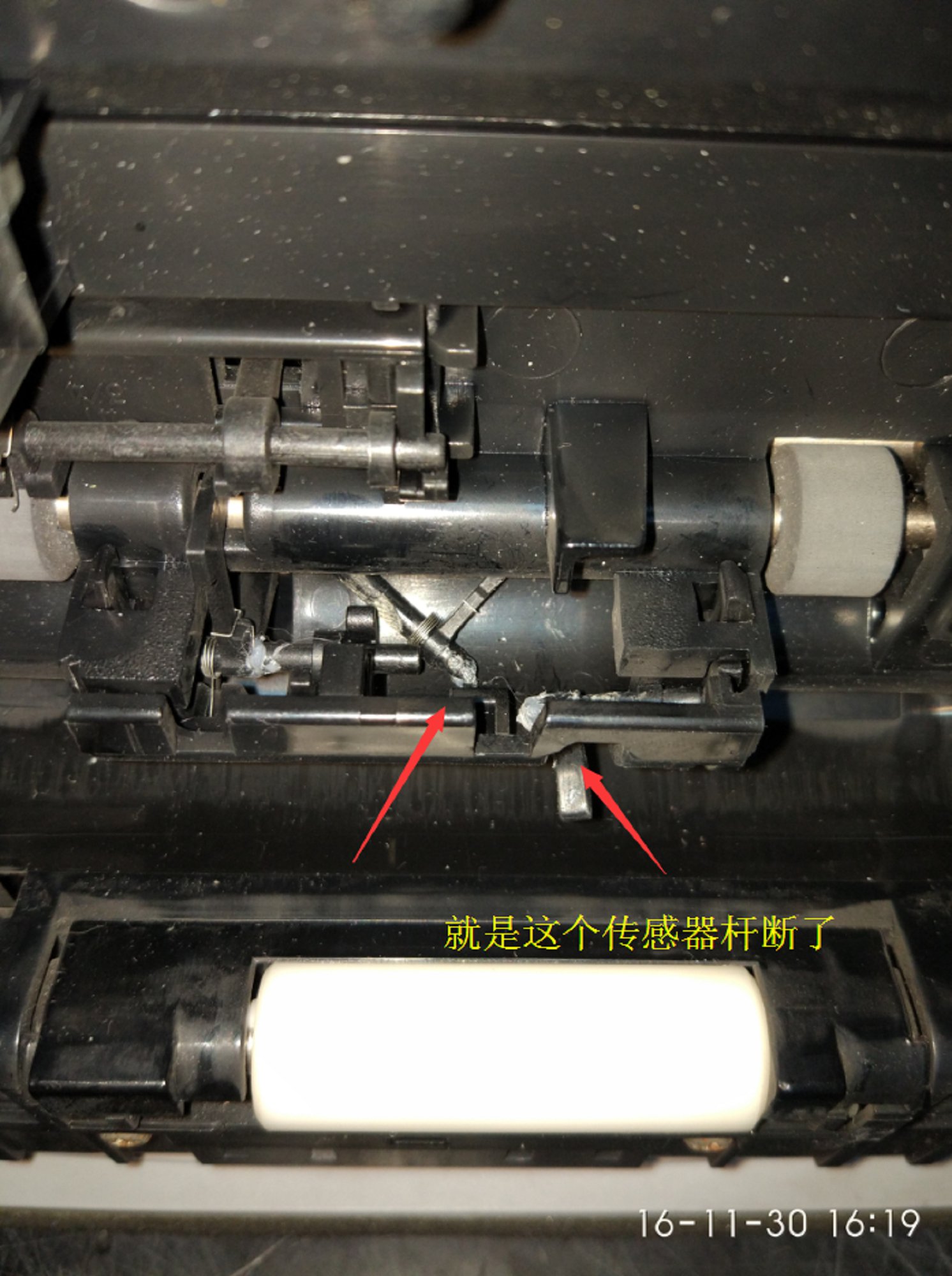

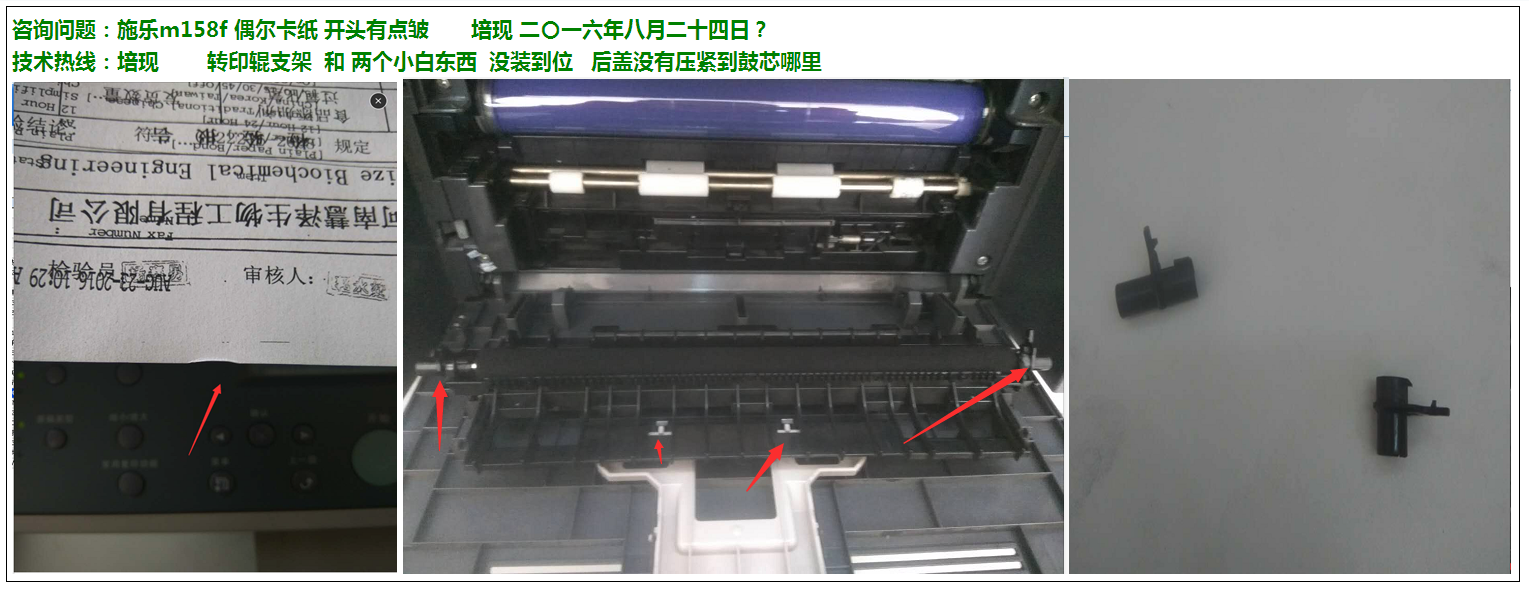

  2）出纸传感器导杆导致的卡纸。

这个机器集成度高，其他原因的卡纸不多见

------------------------------------------

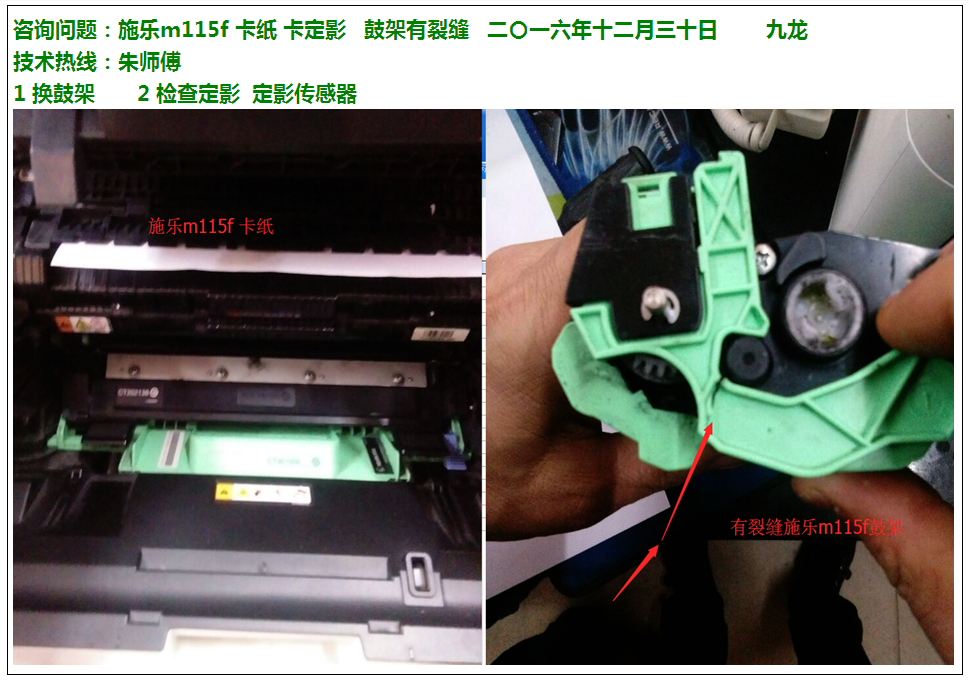

这个其实是兄弟联想的卡纸 不是led机器

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

------------------------------------------

总结一下：

1】定影、定影、定影还是定影

 出纸传感器导杆，小传感器，定影膜 都是主要原因

2】没了

7】其他理光、东芝、戴尔、柯尼卡美能达、联想等通三星的参考三星，通联想的参考联想

------------------------------------------
