柯尼卡美能达1600W加粉图解

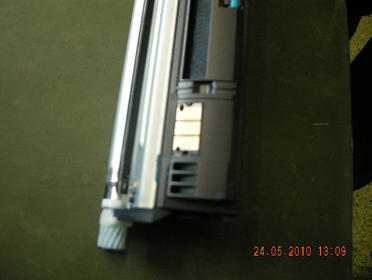

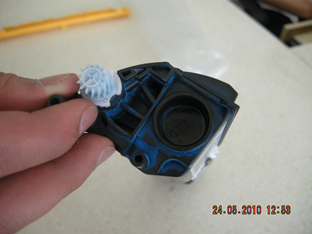

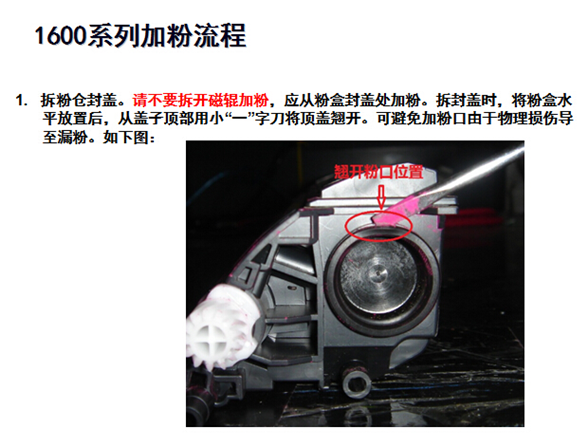

1：找到加粉口。

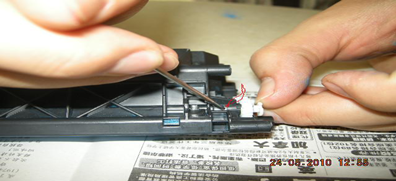

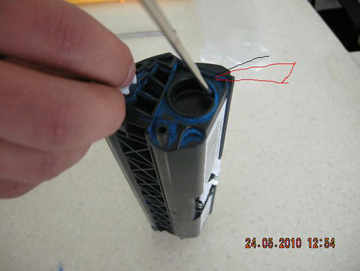

2：打开加分口，使用小一字螺丝刀直接插入口里，向上撬，切记不要沿着加分口往外橇，防止把加粉口弄烂漏粉！

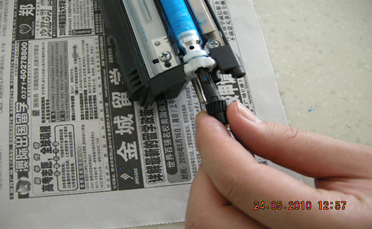

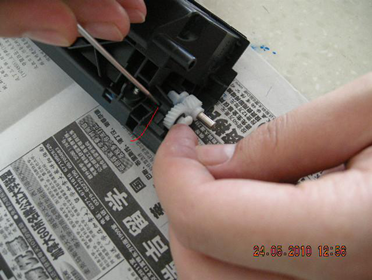

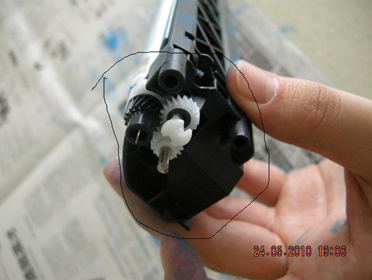

3：拆除磁棍上面黑色齿轮，首先拆除传动齿轮，如图：

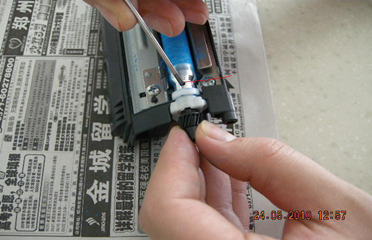

4：拆除磁棍黑色齿轮.

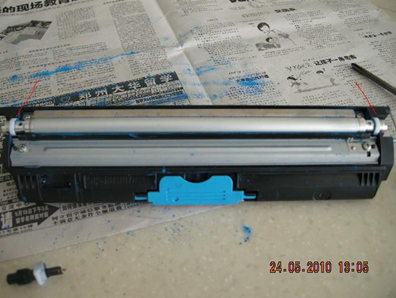

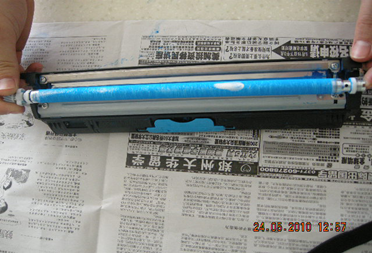

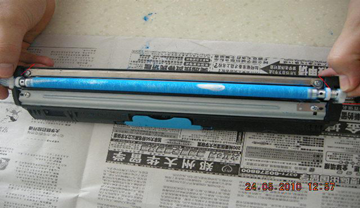

5:拆掉磁棍！先拆右边轴套，

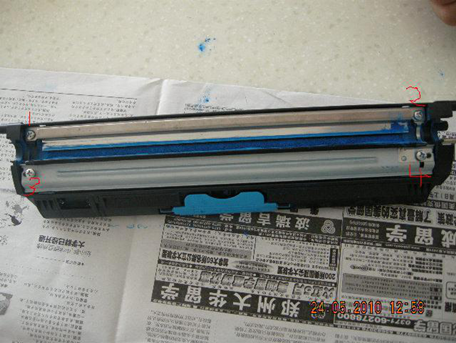

6：先拆除1,2号螺丝，在拆除3,4号螺丝。

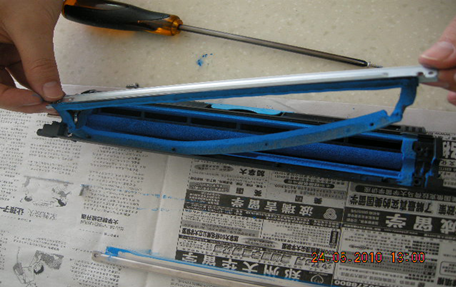

 拆除刮刀时候一定要防止刮刀变形，如果变形会造成漏粉。

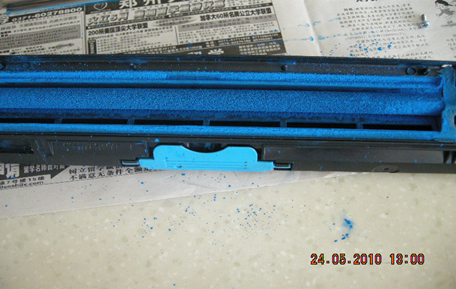

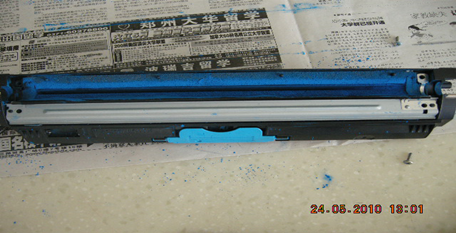

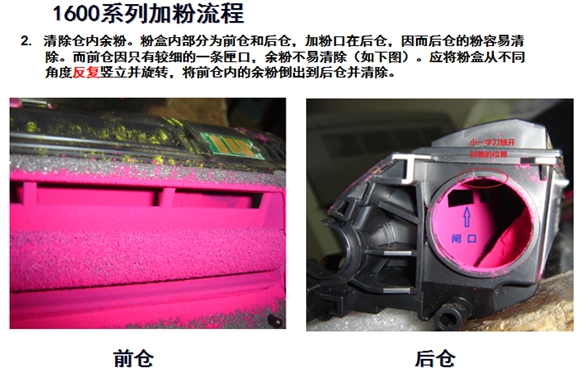

7清洁粉仓内的剩余碳粉，一定要清理干净。

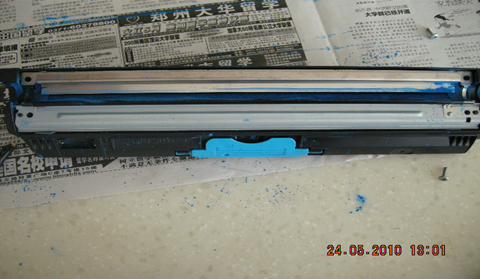

8：清理干净之后，先安装粉仓密封海面。在安装清洁刮刀。

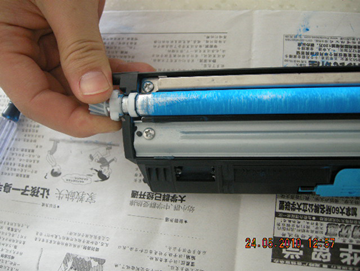

9：安装磁棍：磁棍没有反正，安装时注意磁棍两边的轴套，是靠两边安装，不能压着磁棍上面的小孔。

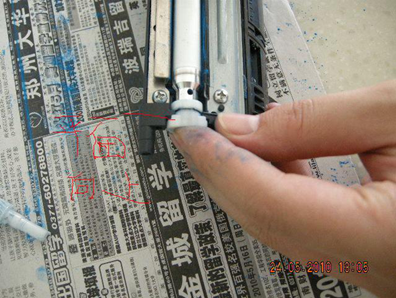

10：安装磁棍固定的两边固定卡子，注意卡子平面朝上！

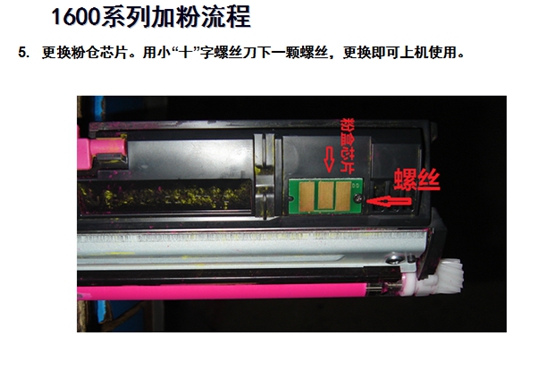

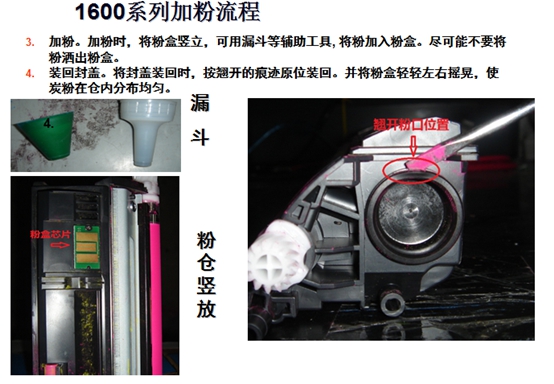

加粉换芯片，注意芯片不能安装反了

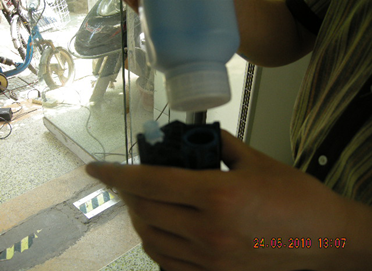

加粉部分流程
