故障案例：京瓷180复印机 出纸皱 附图 汝州程经理 二〇一六年一月二十八日？ 附《出纸皱的分析》
------------------------------------------
技术热线： 程经理
------------------------------------------
图1 的就是 京瓷180纸皱
原因结果是

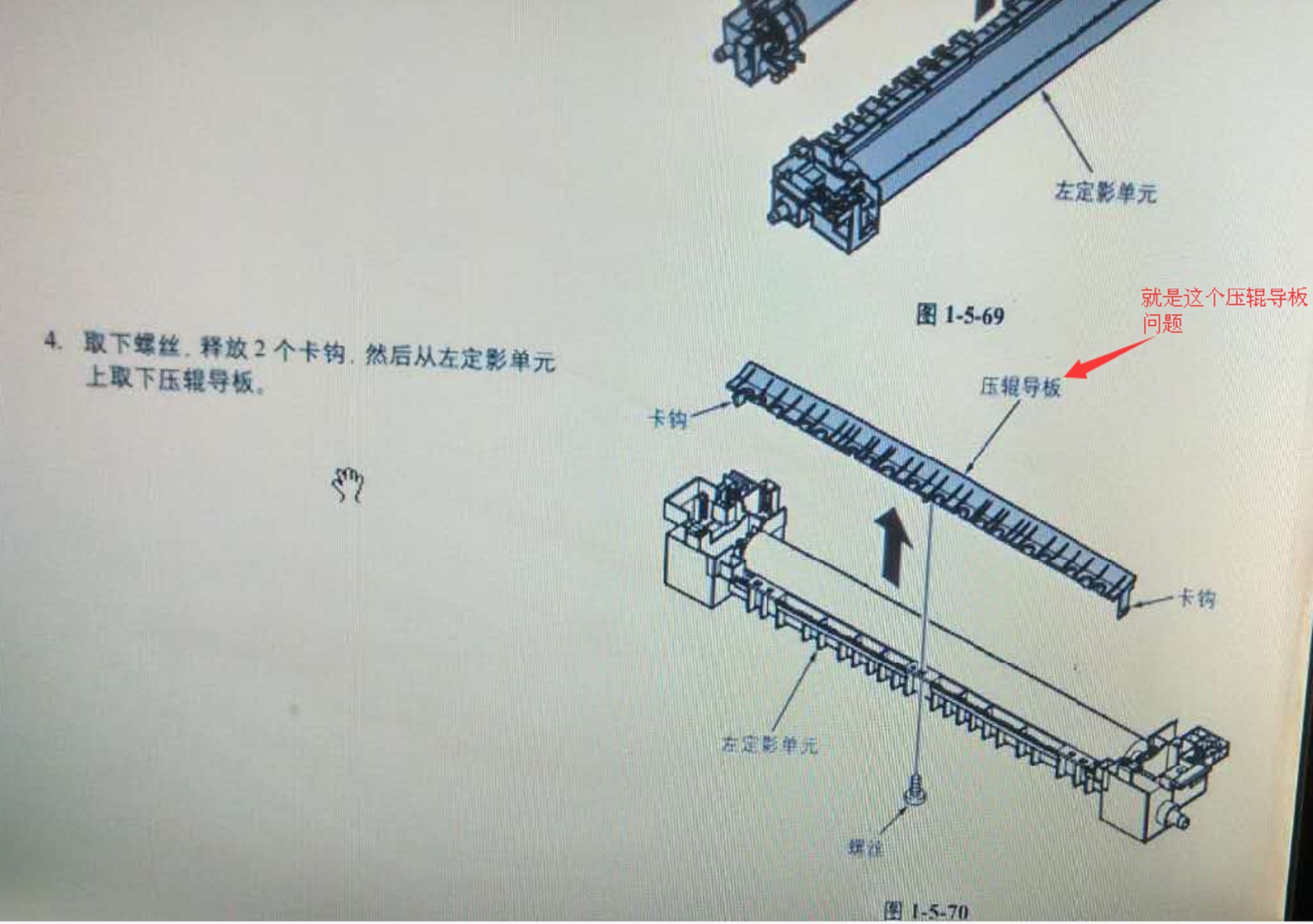

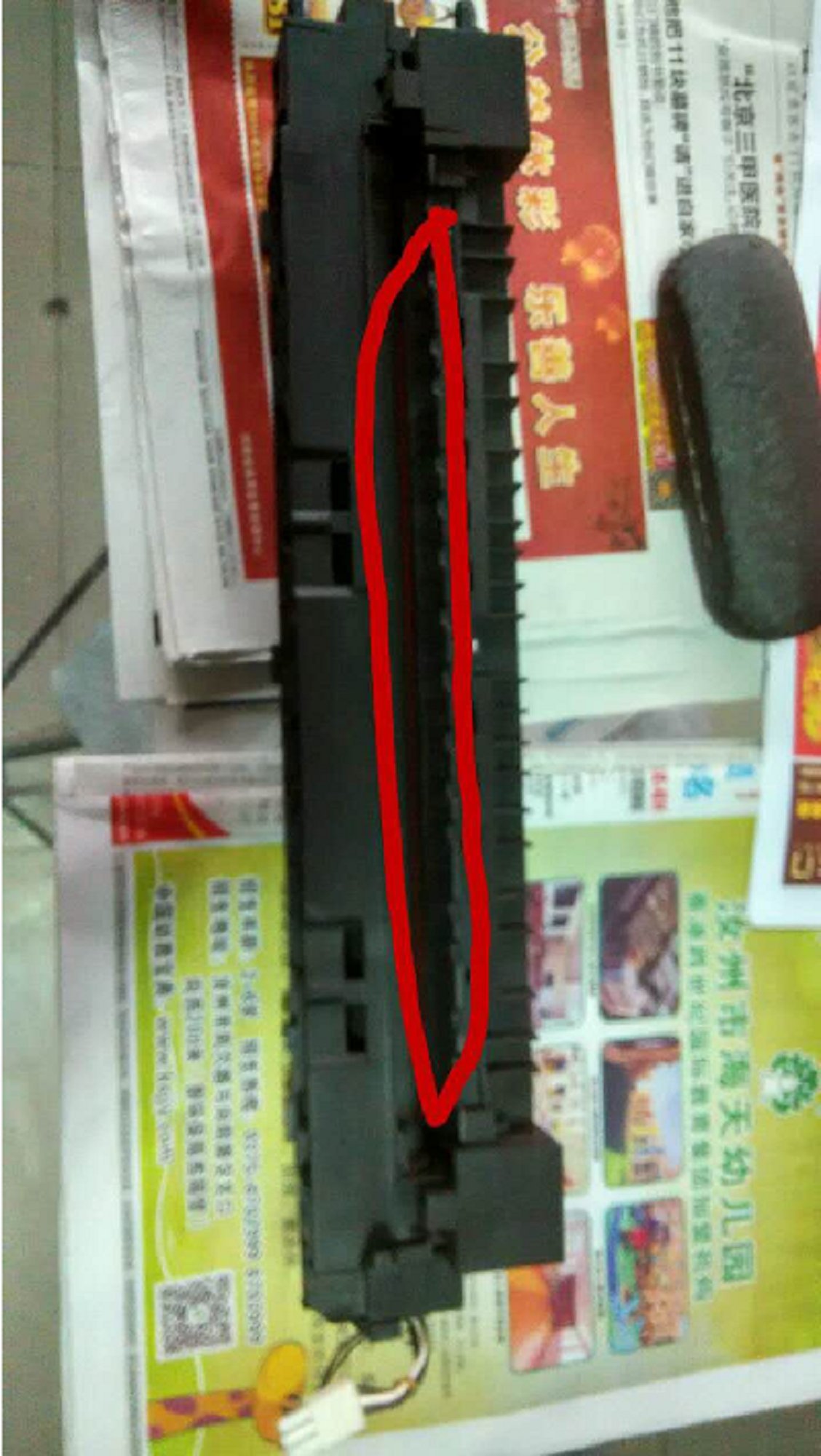

定影出口出的一个黑色胶条 就是塑料条（压辊导板） 松脱了 带卡扣 一个白螺丝固定的
原因是以前夹纸，取纸后造成移位

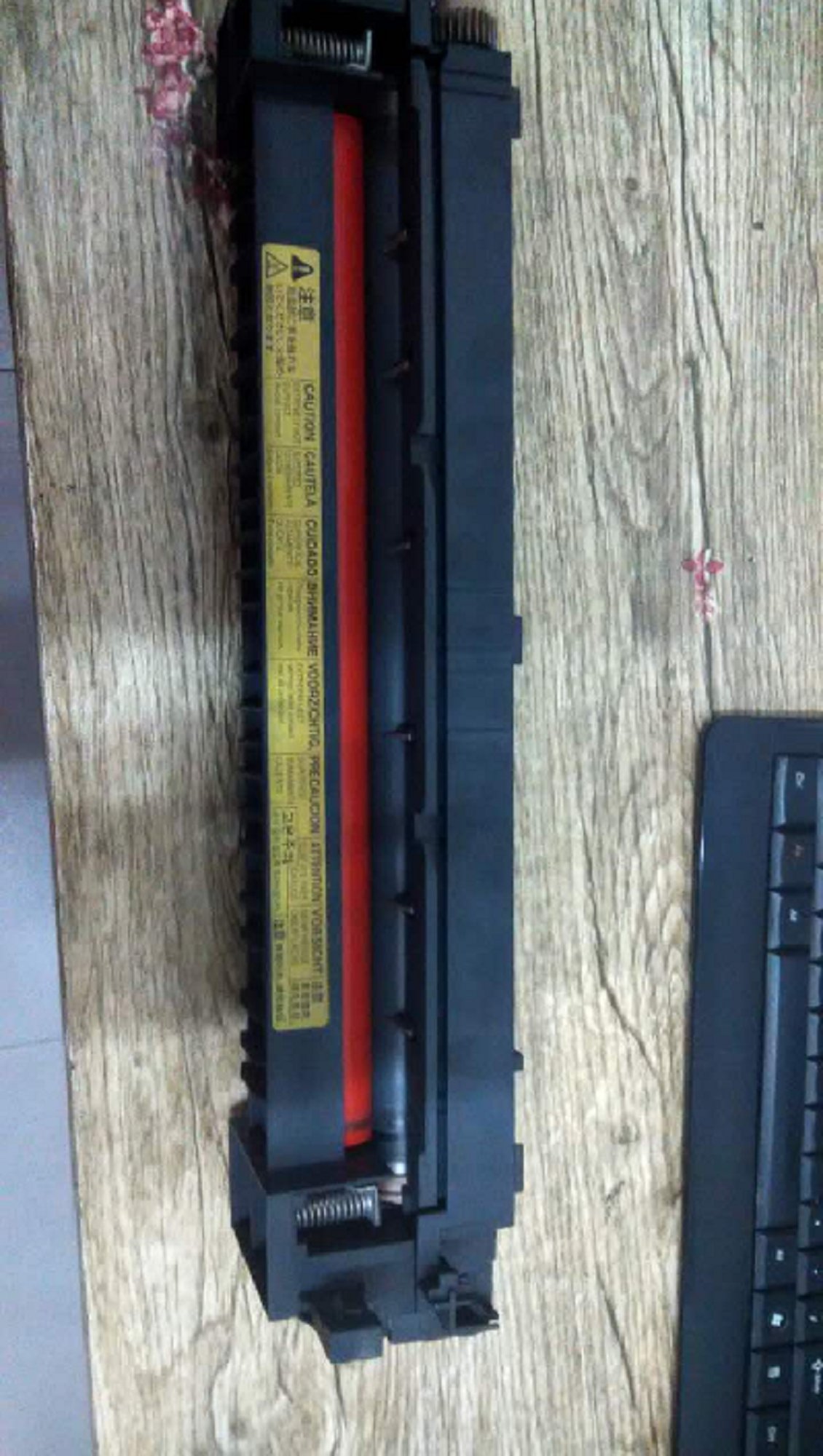

原因是定影组件上下辊出口处黑色胶带发生移位，复位后一切正常
分析过纸皱的过往案例
皱分两种
一 纸的原因 夏天潮湿多见 冬天干燥少见 换纸即可断定
二 机器原因
1、 图1的皱 不平行 不是扇形折叠
2、 图3-4的皱 平行 扇形
这个又分为 不出定影 全皱 图3
出定影 后半部分 长度不等的皱 图4
3、少见的下辊烂了引起的皱褶 只见过一次 图5
机器原因 只有一种原因 不同步
不同步 有两种不同步
1 左右转速不同步 可见于任何机型 例如惠普/佳能的定影膜润滑不好 表面磨损等
如果是上辊定影的机器呢
1 定影前不同步 主要考虑 进定影前是不是斜了 如果没斜 或者 第一行字不斜 定影以前排除 打印一张 不到定影断电也可以排除
搓纸轮和对位问题
2 定影不同步 主要考虑辊两端的齿轮和轴套 还有出纸轮如果两边的转速不一样 就会出现图1的情况
这个图还有个特点 就是 前半部分没事 中间有事 皱褶不平行
要么两个辊正常 出纸轮不正常
要么出纸轮转速相同 但是两个辊 由于 轴套以及齿轮问题 导致转速和出纸轮不同步 或者左右出纸不同步
这里 如果出纸不斜 第一行不斜是不是意味着 必定可以排除两个辊环节的嫌疑呢 ？

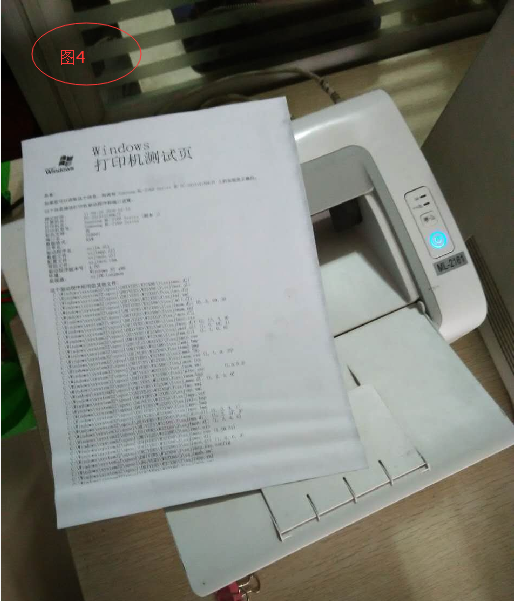

2 前后转速不同步 主要见于 定影辊出纸速度 和 出纸轮转速不同步 主要见于三星打印机 表现为 出定影 后半部分 长度不等的皱
图4
