Canon 2420D复印机定影组件拆除方法

注：定影组件损坏主要表现形式为在复印机液晶屏上显示E007的错误代码,此代码可能是定影膜破裂或者定影膜移位导致。

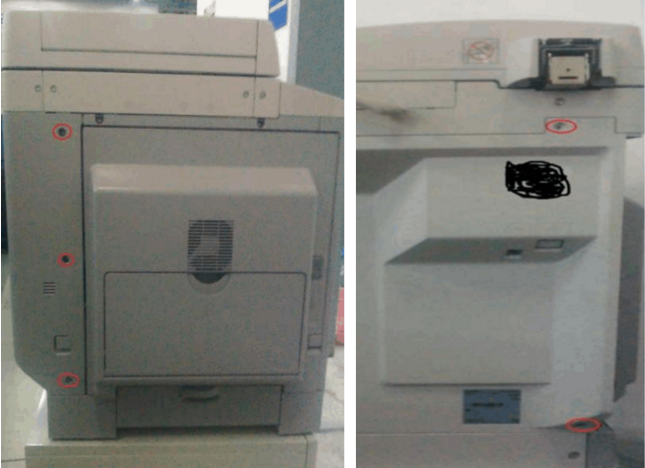

1、拆卸机器侧门与后盖的螺丝，拆卸方式依次如图一与图二，标准红色的为螺丝孔

图一                                      图二

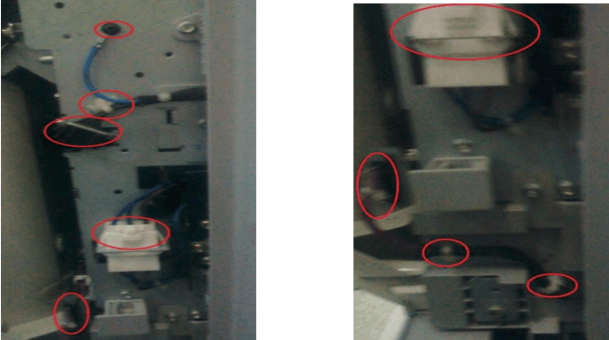

2、执行操作1后，将侧门左侧的盖取下，可见图三与图四，图中标红的地方为插头、卡扣和螺丝，将其悉数拆下。

 图三                                         图四

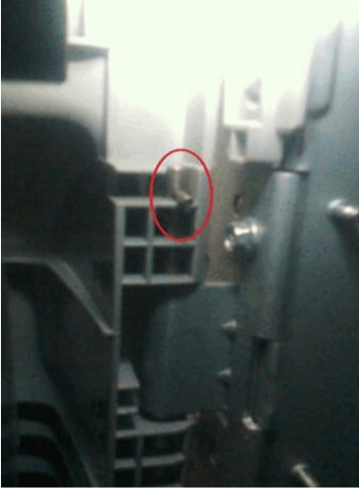

3、执行上两步操作后，打开侧门，将图五中标红的门拴向上拔出，然后将侧门微微向上提起即可取下。

                  图五

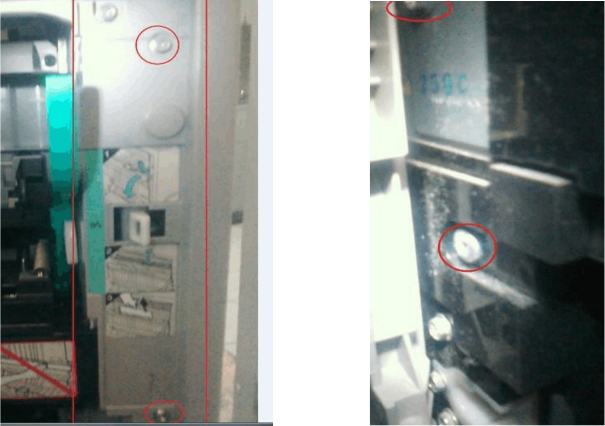

4、卸除侧门后，将侧门右侧的盖板取下，拆除其内部的螺丝，如图六标红部分；然后将侧门内定影组件上的螺丝拆除，如图七标红部分。

图六                                        图七

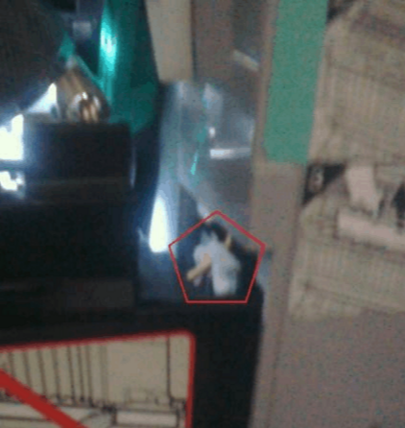

5、拆掉定影组件右侧两根电源线所连接的插头，请见图八。定影组件方可取下。

                     图八
