故障案例：柯尼卡美能达C210彩色复印机 用输稿器单面复印正常，双面卡纸 二〇一七年九月十四日
2017-09-15
故障案例：柯尼卡美能达C210彩色复印机 用输稿器单面复印正常，双面卡纸 二〇一七年九月十四日 江苏朱师傅
------------------------------------------
故障现象：

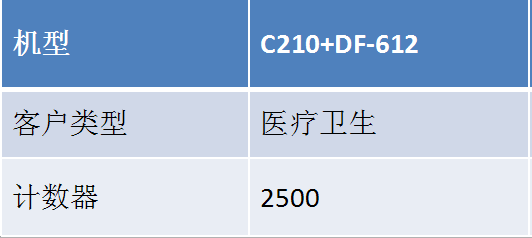

C210机型DF-612输稿器单面走纸正常，双面走纸卡纸，而且每次卡纸位置都是固定的，就是在走完第一面，准备走第二面的时候就会卡纸。现场观察各硬件没有发现有变形情况。
C210机型DF-612输稿器单面走纸正常，双面走纸卡纸，而且每次卡纸位置都是固定的，就是在走完第一面，准备走第二面的时候就会卡纸。现场观察各硬件没有发现有变形情况。
----------------------------------------------------------------------------
-----------------------------------------------------------------------------
------------------------------------------
故障分析

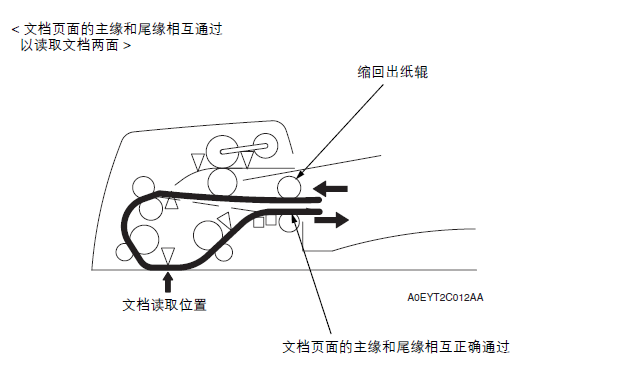

根据以上工作原理图分析

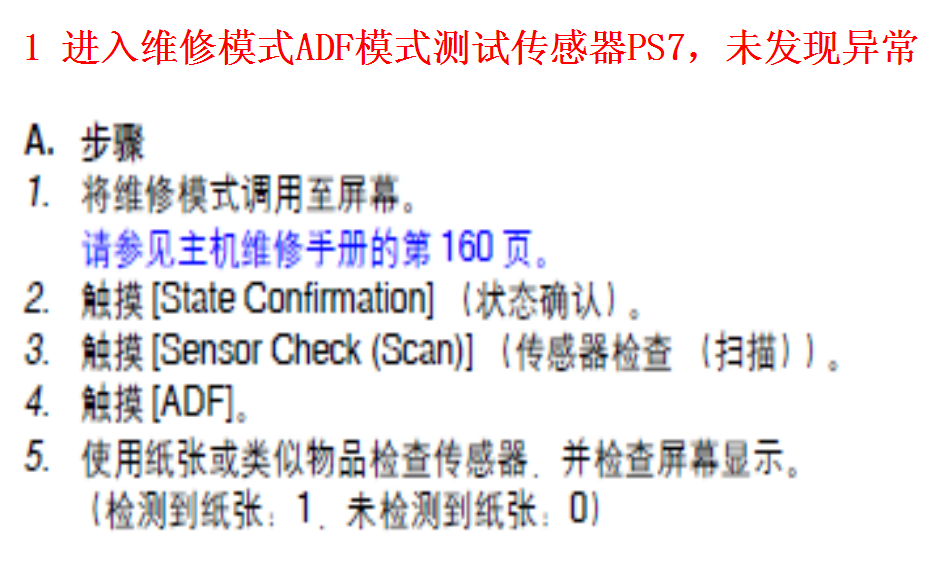

1、可能是出纸反转传感器PS7失灵，导致扫描第二面时感应不到，从而导致卡纸。

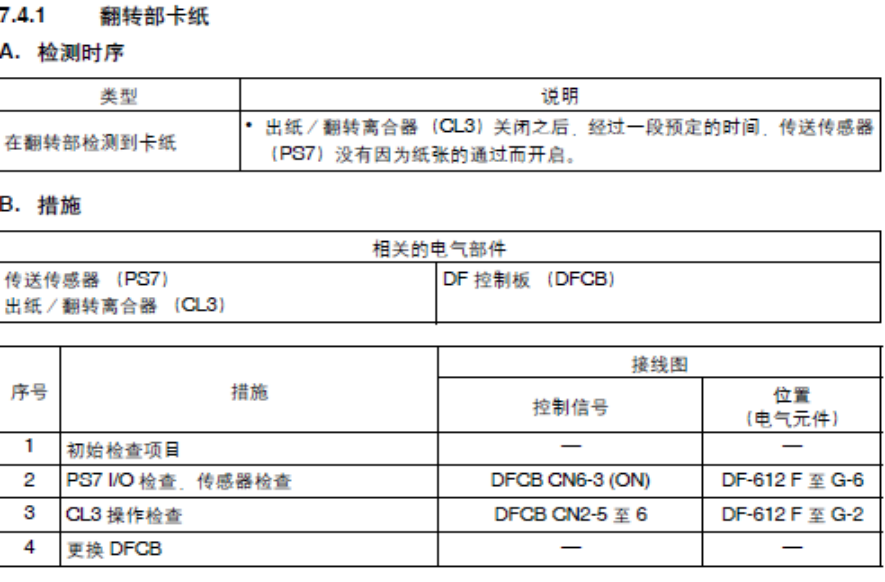

2、出纸/翻转离合器CL3出故障导致翻转时卡纸
3出纸辊缩回电磁铁SD1出故障不能缩回向上缩回出纸辊导致翻转卡纸
4出纸辊磨损严重导致卡纸，因为单面走纸是正常的，所以可能性也是比较小
5搓纸马达M1可能有问题，正转正常，翻转异常导致卡纸。
1、可能是出纸反转传感器PS7失灵，导致扫描第二面时感应不到，从而导致卡纸。
2、出纸/翻转离合器CL3出故障导致翻转时卡纸
3出纸辊缩回电磁铁SD1出故障不能缩回向上缩回出纸辊导致翻转卡纸
4出纸辊磨损严重导致卡纸，因为单面走纸是正常的，所以可能性也是比较小
5搓纸马达M1可能有问题，正转正常，翻转异常导致卡纸。
------------------------------------------
请大家讨论以上分析步骤
------------------------------------------
解决措施：
---------------------------------------------------------------
------------------------------------------
2更换出纸/翻转离合器CL3后，用ADF扫描双面正常出纸，卡纸故障解除，更换零件如图所示
------------------------------------------
总结：
一般出现这种卡纸问题，我们要先确定它每次卡
纸的地方是否都在同一个地方，然后弄清楚整个纸路
走纸过程，需要用到哪些元件，然后逐个去排除故障。
