报告页|计数器：兄弟FAX-2820 FAX-2920 MFC-7220 传真设备维修手册 使用说明书 附硒鼓粉仓清零复位方法 二〇一七年十二月八日
2017-12-20
报告页|计数器：兄弟FAX-2820
FAX-2920 MFC-7220 传真设备维修手册 使用说明书 附硒鼓粉仓清零复位方法
二〇一七年十二月八日
------------------------------------------
技术热线：朱师傅
------------------------------------------
搜索关键词： 打印测试页方法
打印自检页方法 打印报告页方法 查耗材余量方法 查看计数器方法 恢复出厂设置 恢复出厂模式 硒鼓粉仓清零复位
------------------------------------------
1】手机版-点下面直接打开 ；2】电脑版-复制下面的链接到电脑浏览器地址栏可以直接下载
兄弟FAX-2820 FAX-2920 MFC-7220 使用说明书
------------------------------------------
兄弟FAX-2820 FAX-2920 MFC-7220 传真设备维修手册
------------------------------------------
1、联机打印测试页
电机电脑左下角的开始---打印机与传真----在打印机图标上右键----属性 ----打印测试页
点一下就可以打印测试页了
------------------------------------------
2、脱机打印报告页方法：
打印报告
可以打印以下各种报告：
如何打印报告
1 按报告键。
2 按 ▲ 或 ▼ 键选择所需打印的报告。
按功能 / 设定键。
－或－
输入想要打印的报告编号。
例如：按数字 2 将打印帮助列表
可以打印以下各种报告：
如何打印报告
1 按报告键。
2 按 ▲ 或 ▼ 键选择所需打印的报告。
按功能 / 设定键。
－或－
输入想要打印的报告编号。
例如：按数字 2 将打印帮助列表
------------------------------------------
3、查耗材余量
看计数器方法：
鼓架清零
首先-在开机状态下——打开前盖,然后-按住选项（或CLEAR键）——出现是否更换鼓提示松手——按1键（上键）最后合上前盖——OK
粉仓清零
主要看复位齿轮
------------------------------------------
4、恢复出厂设置
初始设置
设置日期和时间
设备在不使用状态下也将显示日期和时间。如
果设置了本机标志ID，显示在设备上的日期和
时间会被打印在每份所发送的传真上。如果出
现停电故障，必须重新设置日期和时间。其他
设置将不受影响。
注释
停电时，设备日期和时间最多可存储 2 小时
（适用于 FAX-2820 和 MFC-7220）或 4 天
（适用于 FAX-2920）。
1 按功能 / 设定键，然后按数字 0, 2。
2 输入代表年份的最后两位数字。
按功能 / 设定键。
3 输入代表月份的两位数。
按功能 / 设定键。
（例如： 输入 09 代表 9 月，或输入 10
代表 10 月）
4 输入代表日期的两位数。
按功能 / 设定键。
（例如： 输入 06 代表 6 号）
5 按 24 小时制输入时间。
按功能 / 设定键。
（例如： 输入 15:25 表示下午 3:25）
6 按停止 / 退出键。
只要设备在传真模式下，液晶显示屏将
显示日期和时间。
设 备 处 于 休 眠 模 式 时，屏 幕 将 显 示
Sleep（休眠） 。 （请参见第 2-6 页上的
休眠时间）
设置音频或脉冲拨号模式
1 按功能 / 设定键，然后按数字 0, 4。
2 按 ▲ 或 ▼ 键选择 Pulse （脉冲） （或
Tone （音频） ）。
按功能 / 设定键。
3 按停止 / 退出键。
2.Date/Time
设置日期和时间
设备在不使用状态下也将显示日期和时间。如
果设置了本机标志ID，显示在设备上的日期和
时间会被打印在每份所发送的传真上。如果出
现停电故障，必须重新设置日期和时间。其他
设置将不受影响。
注释
停电时，设备日期和时间最多可存储 2 小时
（适用于 FAX-2820 和 MFC-7220）或 4 天
（适用于 FAX-2920）。
1 按功能 / 设定键，然后按数字 0, 2。
2 输入代表年份的最后两位数字。
按功能 / 设定键。
3 输入代表月份的两位数。
按功能 / 设定键。
（例如： 输入 09 代表 9 月，或输入 10
代表 10 月）
4 输入代表日期的两位数。
按功能 / 设定键。
（例如： 输入 06 代表 6 号）
5 按 24 小时制输入时间。
按功能 / 设定键。
（例如： 输入 15:25 表示下午 3:25）
6 按停止 / 退出键。
只要设备在传真模式下，液晶显示屏将
显示日期和时间。
设 备 处 于 休 眠 模 式 时，屏 幕 将 显 示
Sleep（休眠） 。 （请参见第 2-6 页上的
休眠时间）
设置音频或脉冲拨号模式
1 按功能 / 设定键，然后按数字 0, 4。
2 按 ▲ 或 ▼ 键选择 Pulse （脉冲） （或
Tone （音频） ）。
按功能 / 设定键。
3 按停止 / 退出键。
| 开始 |
2.Date/Time
内存已满
复印时，若内存已满，屏幕信息将引导您进入
下一步。
在扫描连续的页面时，如果屏幕上显示 Out
of Memory （内存已满） 的信息，则可以按
启动键来复印已扫描的页面，或按停止 / 退出
键取消操作。
复印时，若内存已满，屏幕信息将引导您进入
下一步。
在扫描连续的页面时，如果屏幕上显示 Out
of Memory （内存已满） 的信息，则可以按
启动键来复印已扫描的页面，或按停止 / 退出
键取消操作。
------------------------------------------
5、打印清洁页
清洁硒鼓方法
------------------------------------------

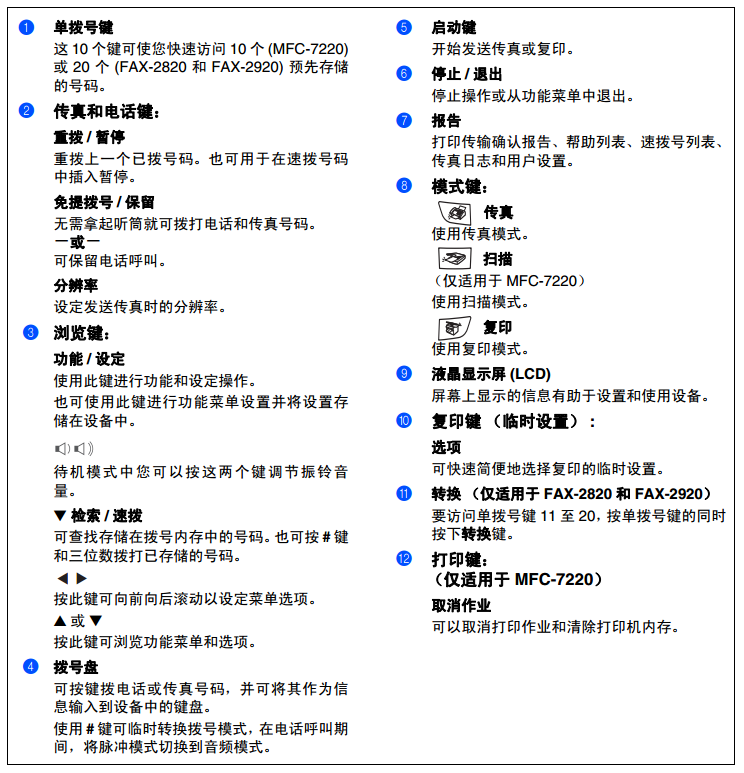

6、控制面板图解 指示灯亮 闪烁 显示屏意义
------------------------------------------
7、错误代码解释
错误信息解释
错误信息
任何一种完善的办公产品都有可能产生错误。若出现这种情况，设备一般可识别这些问题，并显
示错误信息。下表列出了最常见的错误信息。
您自己可以纠正大多数错误。若需要其他帮助， Brother Solutions Center （Brother 解决方案中
心）将为您提供最新的常见问题解答 (FAQs) 和故障排除技巧。
请访问我们的网站 http://solutions.brother.com。
故障排除和日常维护
11 - 2
11
11 - 3
任何一种完善的办公产品都有可能产生错误。若出现这种情况，设备一般可识别这些问题，并显
示错误信息。下表列出了最常见的错误信息。
您自己可以纠正大多数错误。若需要其他帮助， Brother Solutions Center （Brother 解决方案中
心）将为您提供最新的常见问题解答 (FAQs) 和故障排除技巧。
请访问我们的网站 http://solutions.brother.com。
| 故障排除和日常维护 |
| 错误信息 | ||
| 错误信息 | 原因 | 措施 |
| Back Cover
Open （后盖打开） | 未完全合上后盖。 | 合上设备后盖。 |
| Change Drum
Soon （立即更换硒鼓） | 硒鼓单元已接近其使用寿命。 | 使用硒鼓单元直到出现打印质量问题，然后更换新的硒 鼓单元。 请参见第 11-24 页上的更换硒鼓单元 (DR-2050)。 |
| Comm.Error （通信错误） | 电话线路质量太差所导致的通信错误。 | 再次发送传真或尝试将设备连接到其他的电话线路。如 果问题依旧，请致电当地电信局检查电话线路。 |
| Connection
Fail （连接失败） | 轮询了一个处于非轮询等待模式的传真 设备。 | 检查对方传真设备的轮询设置。 |
| Cooling
Down （正在冷却） Wait for a while （请稍等） | 硒鼓单元或墨粉盒温度太高。设备将暂 停当前打印作业，进入冷却模式。在冷 却模式期间，可以听到冷却风扇运转的 声音，设备显示 Cooling Down（正在 冷却） 和 Wait for a while （请稍 等） 。 | 必须等待 20 分钟。 |
| Cover is
Open （扫描器盖打开） | 未完全合上前盖。 | 合上设备前盖。 |
| Data
Remaining （数据残余） | 设备内存中的残余数据。 | 从计算机中重新开始打印。 |
| （仅适用于
MFC-7220） 设备内存中的残余数据。当计算机传送 数据到设备时， USB 电缆或并行电缆已 拔下。 | 按取消作业键。设备将取消作业并将其从内存清除。 再次打印。 | |
| Disconnected （已断开） | 对方或对方的传真设备终止了此次呼 叫。 | 请尝试再次发送或接收。 |
| Document
Jam （原稿卡住） | 未插入或正确放入原稿，或者从自动进 稿器扫描的原稿太长。 | 请参见第
11-5 页上的原稿卡住。 请参见第 1-7 页上的使用自动进稿器 (ADF)。 |
| Drum
Error （硒鼓错误） | 需要清洁硒鼓单元。 | 请参见第 11-15 页上的清洁硒鼓单元。 |
故障排除和日常维护
11 - 2
11
| Fail to Warm
up （预热失败） | 定影单元温度过低。 | （对于
FAX-2920） 关闭设备电源开关，然后检查设备环境。如果设备在过 热或过冷的位置，请打开空调或加热器调节室内温度。 或者，将设备移动至其他地方。然后，打开设备电源开 关。（设备关闭的四天内，内存中的传真不会丢失）。 （对于 FAX-2820 和 MFC-7220） 当关闭设备电源开关时，内存将清除。（要检查内存中 是否有传真，请参见第 11-4 页上的检查设备内存中是 否有传真） 如果内存中还有传真，您必须在继续下列操 作前将其保存。（要保存传真，请参见第 11-4 页上的将 传真转发到另一传真设备上） 对于MFC-7220同样请参 见第 11-4 页上的将传真转移到计算机上 （仅适用于 MFC-7220） 。 然后，关闭设备电源开关。请检查设备环境。如果设备 在过热或过冷的位置，请打开空调或加热器调节室内的 温度。或者，将设备移动至其他地方。然后，打开设备 电源开关。 |
| Unit is too
Hot （单元过热） | 定影单元温度过高。 | |
| Machine too
Hot （设备过热） | 设备内部过热。 | 听设备发出的声音，确认冷却风扇正在转动。 确保未覆盖或堵塞通风口。 如果风扇正在运行并且通风口畅通，您必须在再次使用 设备前先使设备冷却几分钟。 如果风扇不在转动，请遵循下列操作。 （对于 FAX-2920） 关闭设备电源开关。然后再打开。如果继续出现错误信 息，几分钟后再次尝试。（设备关闭的四天内，内存中 的传真不会丢失）。 （对于 FAX-2820 和 MFC-7220） 当关闭设备电源开关时，内存将清除。要检查内存中是 否有传真，请参见第 11-4 页上的检查设备内存中是否 有传真。如果内存中还有传真，您必须在继续下列操作 前将其保存 （请参见第 11-4 页上的将传真转发到另一 传真设备上）。对于 MFC-7220 同样请参见第 11-4 页 上的将传真转移到计算机上 （仅适用于 MFC-7220） 。 关闭设备电源开关，然后再打开。如果继续出现错误信 息，几分钟后再次尝试。 |
| No
Cartridge （无墨盒） | 未安装墨粉盒和硒鼓单元组件，或安装 不正确。 | 重新安装墨粉盒和硒鼓单元组件。 |
| No Paper
Fed （无进纸） | 设备缺纸或未将纸张正确装入纸盒内 。 | 在纸盒中重新装入纸张，然后按启动键。 - 或 - 取出纸张并再次装入，然后按启动键。 |
| No
Response/Busy （未响应 / 繁忙） | 所呼叫的号码未响应或线路繁忙。 | 检查号码并再试一次。 |
| Not
Registered （未注册） | 访问了未设定的单键拨号或速拨号号码。 | 设置单键拨号或速拨号号码。 （请参见第 5-1 页上的存储单键拨号和第 5-2 页上的存 储速拨号码） |
| 错误信息 | ||
| 错误信息 | 原因 | 措施 |
| 第 11 章 |
11 - 3
