错误代码：L4-70/L470|夏普黑白复印机故障代码 | 搜：“夏普” + 代码本身 + “代码”即可不要加机器具体型号二〇一八年四月五日

2018-04-06

错误代码：L4-70/L470|夏普黑白复印机故障代码 | 搜：“夏普” + 代码本身 + “代码”即可不要加机器具体型号二〇一八年四月五日
------------------------------------------
技术热线：赵利娜
------------------------------------------

主	子	内　容	墨粉电机锁检测
L4	70	相关部分	MCU
故障	原　　因	墨粉电机异常墨粉电机和线缆连接不正确 MCU电路板异常
检查/修复	使用SIM61-3检查墨粉电机动作检查墨粉电机线缆/连接器连接替换墨粉电机替换MCU电路板

------------------------------------------
实际案例：
------------------------------------------

1】
------------------------------------------
2】

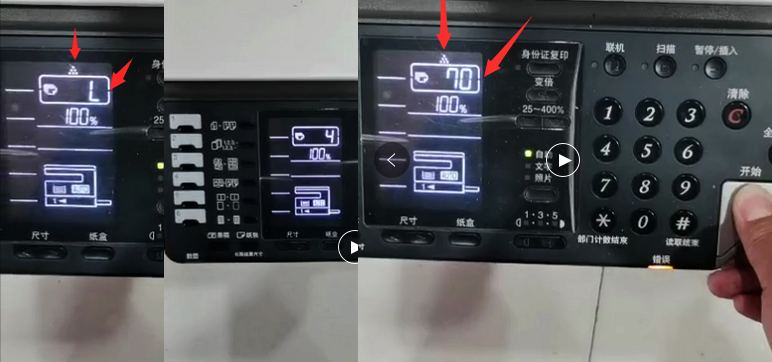

故障案例：夏普报错l4长按复印键提示70 | 墨粉灯图标还闪亮 | 漯河程经理cgz13603959035 | 二〇二一年三月十四日

换了补粉电机不好维修站建议换主板考虑能打印一会才报代码

考虑看看移位器的导杆油污是不是较重，用酒精球清洁后，再上质量较好的润滑油，上机试机看看

最后换主板

有人更换下粉电机和主板问题解决，好像两个必须一起换，只换一样不解决问题。

等待反馈结果

附视频

images/2/2021/03/UJJVMBM364Taai4Tki7IRmlMir4Mmv.png

------------------------------------------

3】

咨询问题：夏普m2658n 出现代码L4-70是什么问题新机器才2万张复印2张左右就出现这个代码广东汕尾创嘉电脑二〇一六年八月二十九日？

复印时有一半卡在对位轴就出代码

技术热线：朱师傅

L4 一般是主电机故障

最常见的是 L4-01

也见过 L4-11

还见过 L4-14 墨粉盒电机故障

1 更换主电机齿轮组后好了

2 清洁移位器的导杆涂润滑油后好了

3 主电机坏了

4 主板问题

这个的结果是：

我用载机初始化25-2 用了到现在一个星期没出现代码

#插入c插入进入维修模式,打25-（开始）2,动转三分钟后停下来。载体初始化。

待确定

参考资料

咨询问题：夏普AR205复印机显“L4-11”故障解决方法二〇一五年十二月二十一日？

技术热线：

宜昌精英办公设备维修热线：0717-6736581 6908591 18995880702 13677173728 邢师傅

对应机型：夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。

故障现象：

1、主板供电不正常。

2、移位器原位传感器不正常。

解决方案：由于当时手边没有维修技术资料，照常理显示L4一般与主电机有关或者电机负载过大，于是把主电机负载减压，试机没有好转，再把主电机换一个，故障现象依旧，于是代换主电机连接电缆线，故障还是同样。怀疑是复印机主板坏了，建议用户把主板换了后，似乎可以了，结果问题还是没有解决。维修陷入困境，

上中国维修网查阅资料得知：L4-11并不是主电机故障代码，而是移位器电机动作不正常的代码。

用-11代码检查后重回客户处。在客户处再用-11代码检查，移位器动作不正常，为了区别故障部位，首先代换移位电机，故障依旧，主板已经代换过了，所以怀疑故障在移位器上，于是把后盖和右侧盖拆开取下移位器检查，发现移位器的导杆油污较重，于是用酒精球清洁后，再上质量较好的润滑油，上机试机，一切正常。

总结：原来故障如此简单，却走了那么多弯路，这只说明了一点，我们的技术没有得到及时更新以及没有及时的掌握，希再努力。

代码：L4-14 （本机没看到I4开头的代码，是否为小写L，请自行确认）
说明：墨粉盒故障（虽然粉盒电机旋转一定时间，但旋转传感器计数值未达到阈值）
原因：
1、粉盒电机故障。
2、粉盒电机旋转传感器的故障。
3、板和粉盒电机之间的线束连接不良。
4、板和粉盒的电机旋转传感器之间的故障。
5、墨粉盒本身的故障。
解决：根据上面原因逐一排查。
