错误代码：E7-80/E780|夏普彩色复印机 故障代码 | 搜：“夏普” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月五日

2018-04-06

错误代码：E7-80/E780|夏普彩色复印机 故障代码 | 搜：“夏普” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月五日
------------------------------------------
技术热线：赵利娜
------------------------------------------
主 子 主　题 控制器和扫描仪之间通信故障
E7 80 现　象 说　　明 MFP和扫描仪之间通信故障。
(MFP检测)
通信建立故障/帧校验错/奇偶
校验错/协议错。
相关部分 MFP


故　障1 原　　因 SCU电路板连接器连接故障。

检查/修复 检查SCU电路板和MFPcnt电
路板之间连接器连接是否正
常。


故　障2 原　　因 SCU电路板和MFPcnt电路板
之间电缆连接故障。

检查/修复 检查SCU电路板和MFPcnt电
路板之间电缆连接是否正常。


故　障3 原　　因 SCU电路板主板连接器引脚
断。

检查/修复 检查机器的接地是否正常。




------------------------------------------
实际案例：
------------------------------------------
3】

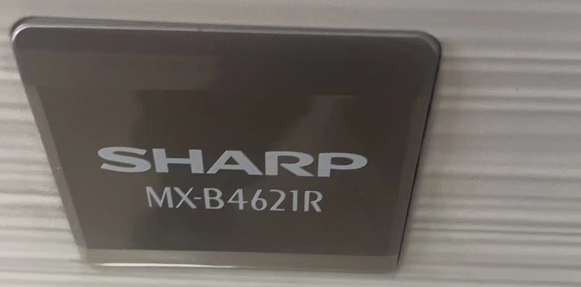

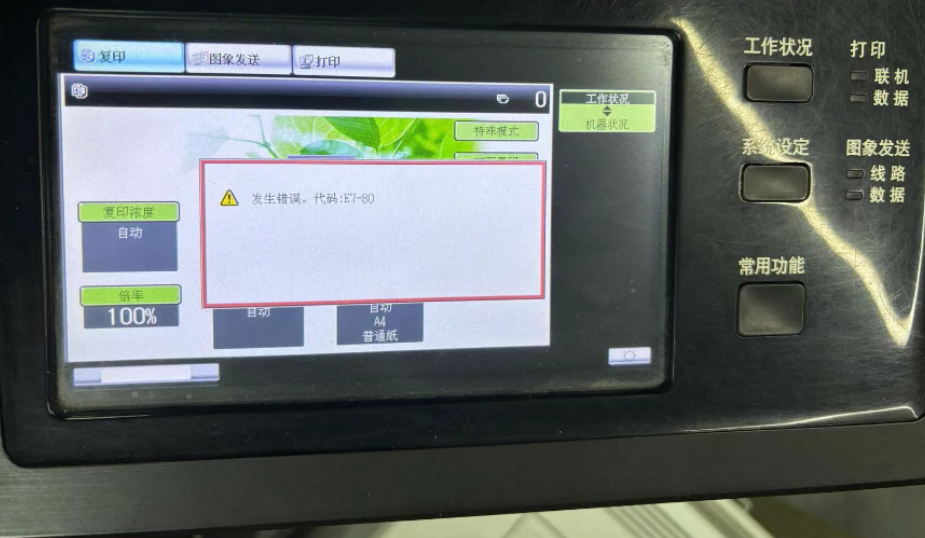

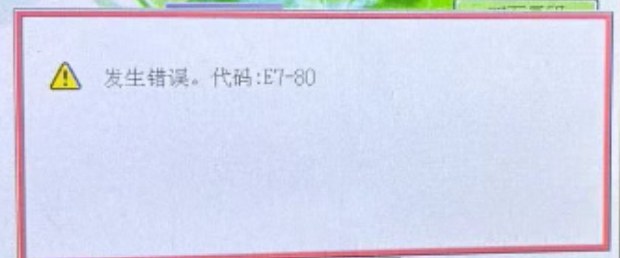

故障案例：夏普SHARP MX-B4621R 复印机报错误代码  e7-80  |  北京海淀张经理  wxid_0g1dmri8g8nl22  |  二〇二四年七月四日

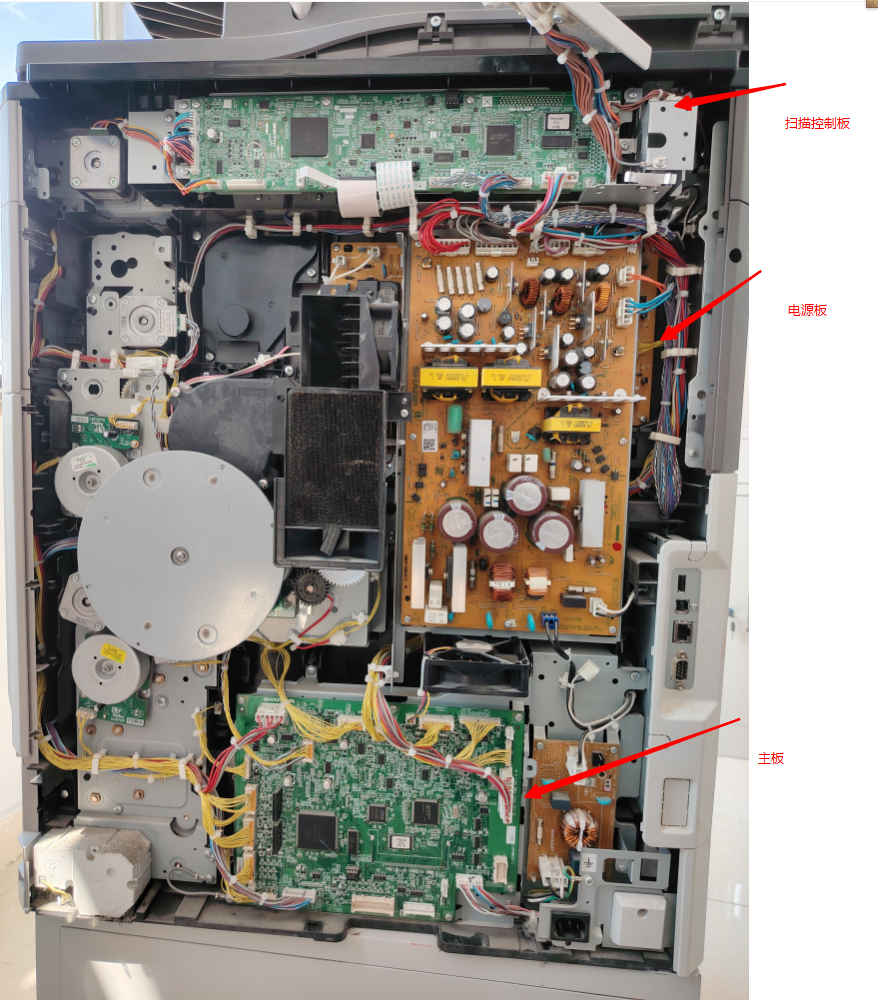

检查插拔最上面长条绿色板子  扫描仪控制板上面的连接线 两头都检查一下  尤其金手指
看下面附图：
等待反馈结果：


------------------------------------------

2】

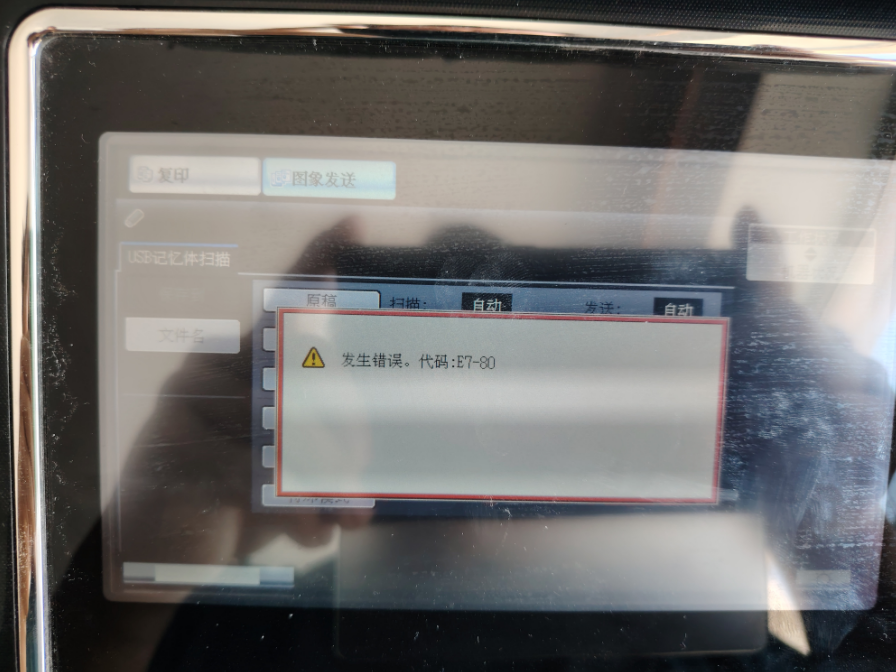

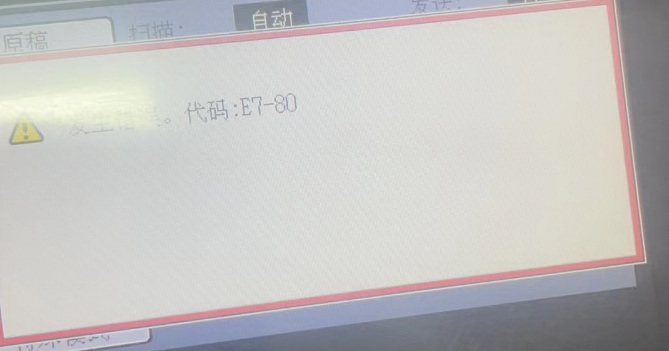

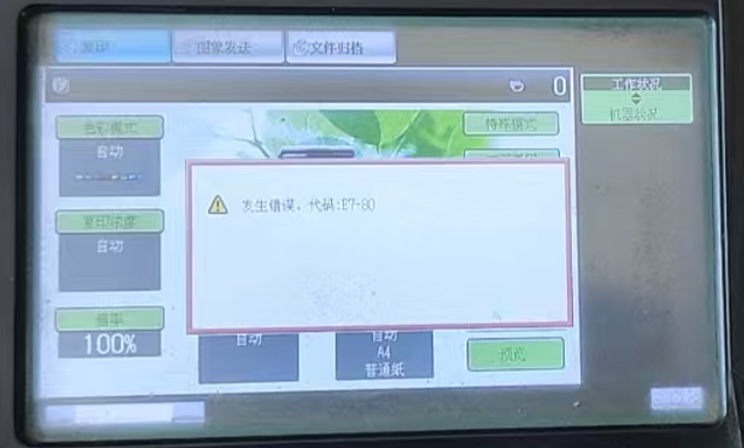

故障案例：夏普2608n报错  发生错误。代码:E7-80  |  夏普2608ncaizhijun1981杭州蔡经理  |  二〇二四年四月二日

.
检查机器接地
检查电路板和连接线所有的连接

等待反馈结果：


------------------------------------------

1】

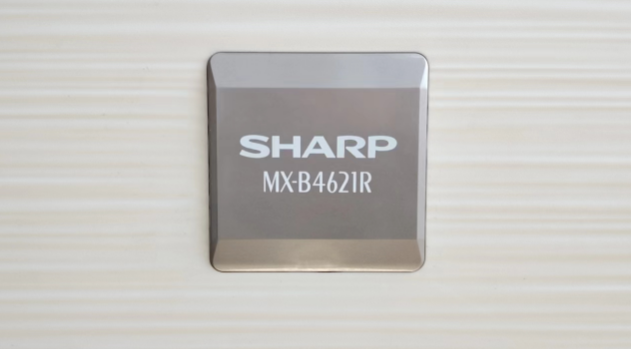

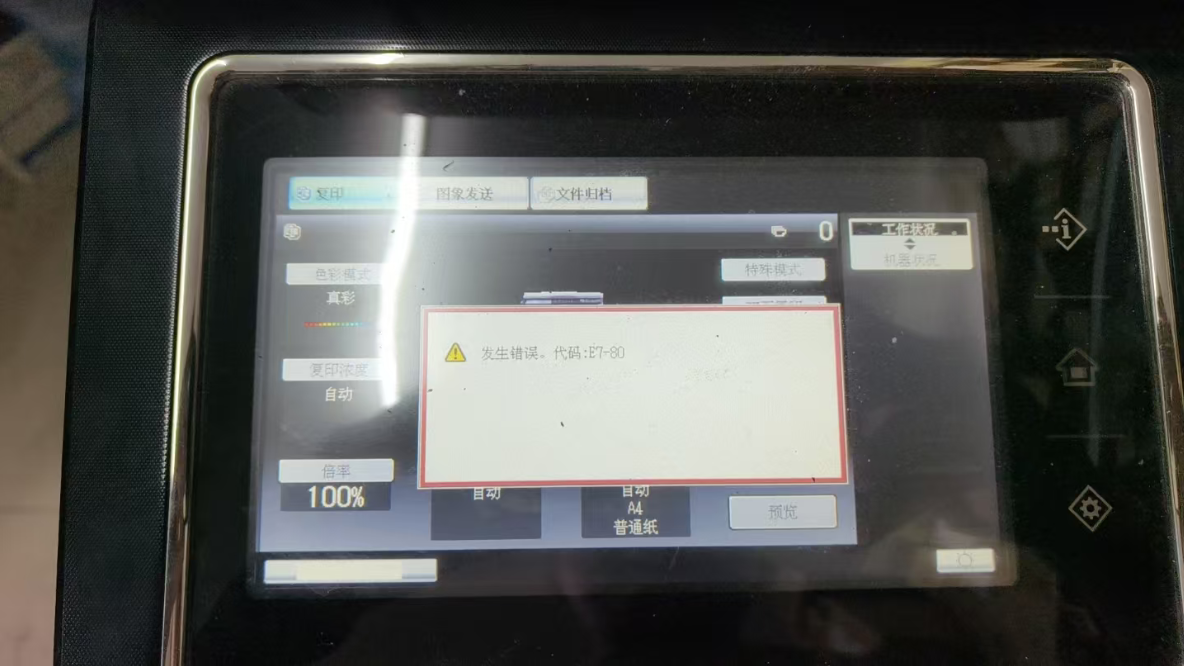

故障案例：SHARP MX-B4621R 黑白复印机  发生错误。代码:E7-80  |  河南吉经理   | 二〇二三年十一月二十日

检查机器接地
检查电路板和连接线所有的连接

等待反馈结果：
