错误代码：0202|柯尼卡美能达|震旦|圣度|部分机型彩色复印机 故障代码 | 搜：“柯尼卡美能达|震旦|圣度|汉柯|汉光|美村|” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月六日
2018-04-07
错误代码：0202|柯尼卡美能达|震旦|圣度|部分机型彩色复印机 故障代码 |
搜：“柯尼卡美能达|震旦|圣度|汉柯|汉光|美村|” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月六日
------------------------------------------
技术热线：赵利娜
------------------------------------------
技术热线：赵利娜
------------------------------------------
| 故障类型 | 纸盒 1 进纸器升 / 降异常 |
| 故障代码 | 0202 |
| 等级 | B |
| 检测时序 | 开始提升操作后 , 即便在指定的时间后 , 纸盒 1 上限传感器 (PS7) 也没有被阻断 . |
| 故障隔离 | - |
| 相关的电气零件 | •
纸盒 1 提升马达 (M11) • 纸盒 1 上限传感器 (PS7) • 打印控制板 (PRCB) |
| 步骤 | 措施 | 控制信号 | 电气元件位置 |
| 1 | 检查 M11-PRCB CN25 之间的连接头的连接是否正确 , 并且在必要时修复 . | - | - |
| 2 | 检查 M11 的连接头是否正确驱动耦合 , 并且在必要时 修复 . | - | - |
| 3 | 检查 PS7- 中继 CN30-PRCB
CN26 之间的连接头的 连接是否正确 , 并且在必要时修复 . | - | - |
| 4 | PS7I/O 检查 , 传感器检查 | PRCB CN26-3 (ON) | 8 至 9-C |
| 5 | M11 操作检查 | PRCB CN25-5 (REM) | 3-C |
| 6 | 更换 M11 | - | - |
| 7 | PRCB ICP5 导通性检查 | - | - |
| 8 | 更换 PRCB | - | - |
• 链接至电路图 (N.1..bizhub C281/C221/C221s/ C7128/ C7122)
------------------------------------------
实际案例：
------------------------------------------
实际案例：
------------------------------------------

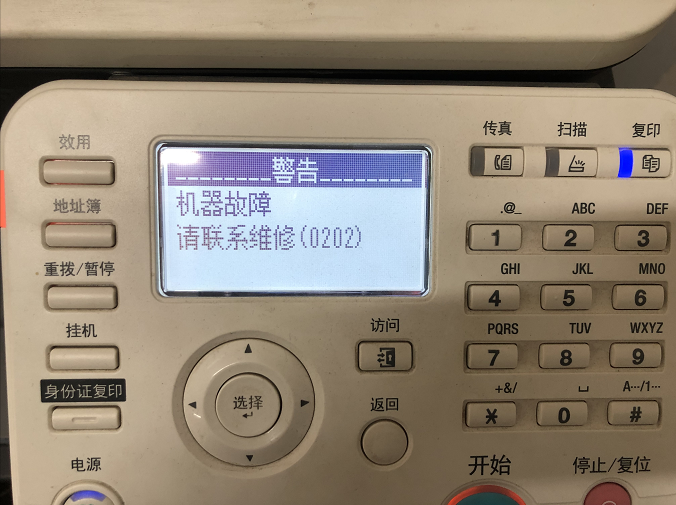

1】柯美c221 彩色复印机提示 机器故障请联系维修（0202） | 商丘黄经理 ymxk929 |二〇一九年十二月十二日
看上面
