错误代码：C6101|柯尼卡美能达|震旦|圣度|汉柯|汉光|美村|部分机型黑白复印机 故障代码 | 搜：“柯尼卡美能达|震旦|圣度|汉柯|汉光|美村|” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月六日
2018-04-07
错误代码：C6101|柯尼卡美能达|震旦|圣度|汉柯|汉光|美村|部分机型黑白复印机 故障代码 |
搜：“柯尼卡美能达|震旦|圣度|汉柯|汉光|美村|” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月六日
------------------------------------------
技术热线：赵利娜
------------------------------------------
------------------------------------------
技术热线：赵利娜
------------------------------------------
| 故障代码 | 故障类型 | 相关电气元件 |
| C6101 | 扫描器原位检测故障 | •
扫描器马达 (M3) • CIS 模块 (CIS) • MFP 电路板 (MFPB) |
| 步骤 | 操作 | 接线图 | |
| 控制信号 | 位置 （电气元件） | ||
| 1 | 关闭和启动电源开关。 | - | - |
| 2 | 检查 M3-MFPB P101 之间的连接器连接是否正常，必要 时纠正。 | - | - |
| 3 | 检查 M3 的驱动耦合是否正确，必要时纠正。 | - | - |
| 4 | 检查 CIS-MFPB P102 之间的连接器连接是否正常，必 要时纠正。 | - | - |
| 5 | M3 操作检查 | MFPB P101-1 至 4 | 10-A |
| 6 | 更换 M3。 | - | - |
| 7 | 更换 CIS。 | - | - |
| 8 | 更换 MFPB。 | - | - |
• 链接到接线图 (N.1. bizhub 235/215/195 (1/2))
【原因】
1. 制造MC/CC-电路板时，在检查期间，检验器的电源保持常开，导致电路板出现故障。
2. 打开和关闭右侧门时，向与F1（定影）相反的方向释充电流。但是，F1的余量不足，导致在加热时被损坏。
【应对措施】
1. 修订标准操作程序，重新指导程序。

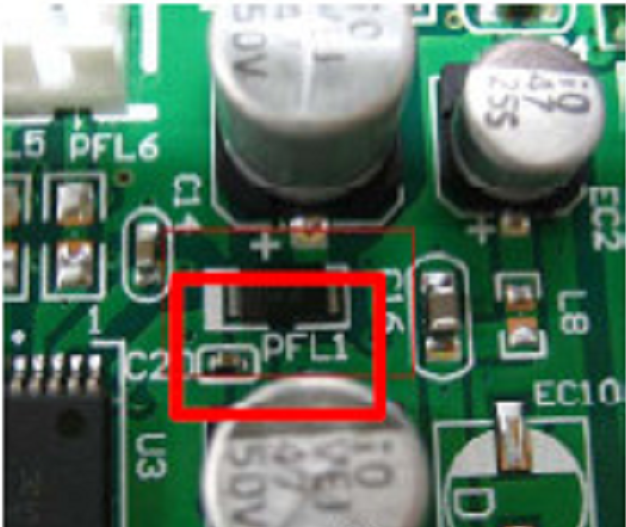

2. 新增一个二极管，增加F1余量。
临时：切断电路板的电流图案，电路板新增一个二极管。
永久：修改电路板的电流图案设计，电路板新增一个二极管。
【现场措施】
更换MC/CC电路板。
------------------------------------------
实际案例：------------------------------------------
4】

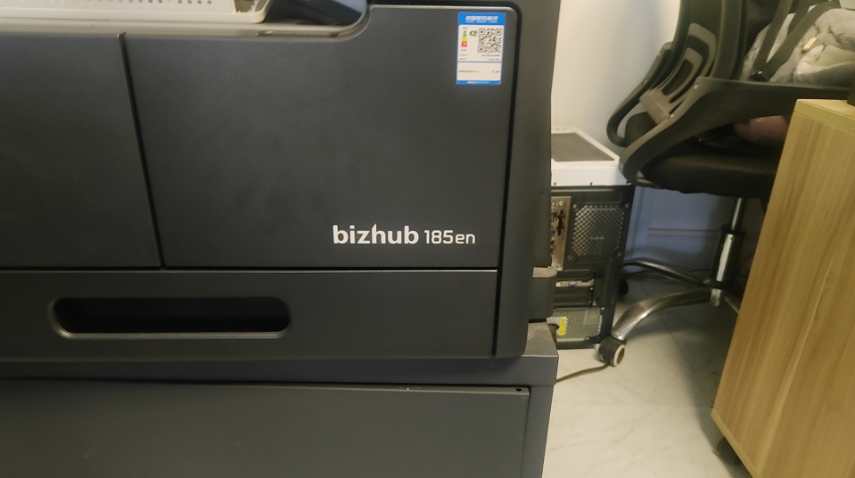

故障案例：柯尼卡美能达185en 报错 c6101 | 河南信阳熊斌 q411524 |
二〇二四年七月八日
这个控制主板已控制主板和那个扫描件都已经重新换过了，但是还是报这个CC6101。
这个线路板和那个和那个上面那个扫描扫描架那个那那东西都已经是更换过了。
重点 关注 扫描线
扫描器 扫描电路板
等待反馈结果：
3】

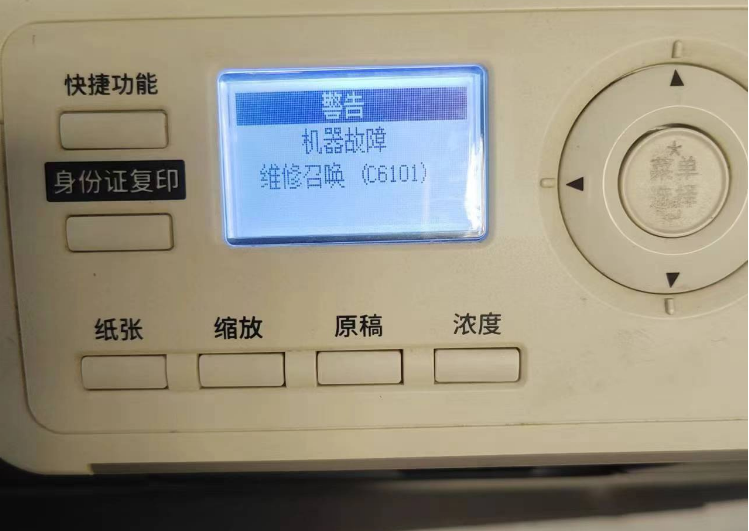

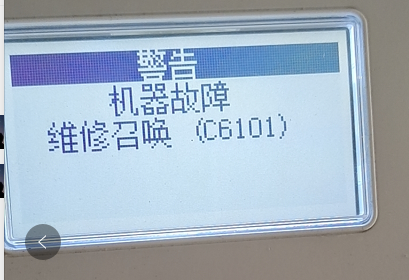

故障案例：柯美195 报错：警告机器故障维修召唤（c6101） | 从江杨帅 ys9781 |二〇二一年八月十八日
故障案例：柯美195 报错：警告机器故障维修召唤（c6101） | 从江杨帅 ys9781 |二〇二一年八月十八日
等待反馈结果：
------------------------------------------
2】

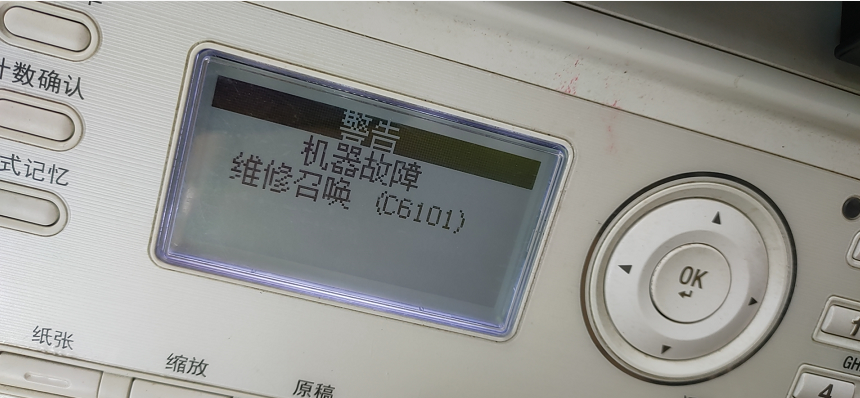

故障案例：震旦ad199黑白复印机报错 警告机器故障维修召唤（c6101) |
青海西宁lq18097429328 二〇二一年三月五日
技术热线：朱师傅
等待反馈结果：
------------------------------------------
1】
1】
咨询问题：美能达185 出现代码c6101 林州博客秦经理 2015年1月15日？
技术热线：朱师傅整理
| C6101代码。根据代码判断是扫描部件出问题了。开机时发现扫描架没有动作。打开盖板，发现扫描架位置正常，难道是主板坏了，或是扫描架电机坏了， 若主板和马达都是好的，但是传输扫描灯的排线发生了短路。可能是天气太潮湿所致，用酒精清洗后或許就能解除了。 |
一般来说 一个县城的维修没有配件 能干的就是最后一句了
