错误代码：c3100/c3200/c3500/c3600/c4000|京瓷|震旦|部分机型黑白复印机 故障代码 | 搜：“京瓷|震旦” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月八日
2018-04-08
错误代码：c3100/c3200/c3500/c3600/c4000|京瓷|震旦|部分机型黑白复印机 故障代码 | 搜：“京瓷|震旦” + 代码本身 +
“代码”即可 不要加机器具体型号 二〇一八年四月八日 ------------------------------------------
技术热线：赵利娜
------------------------------------------
技术热线：赵利娜
------------------------------------------
代码 内容 原因 检查步骤／解决措施
| 3100 | ISU 原位错误 当电源打开或复印放置在稿台 玻璃上的文件时，原位不正 确。 | 接插件电缆不良或 接插件接触不良。 | 请重新插入接插件。同时检查接插件电缆的 导通性。如果不导通，请更换电缆。 原位传感器和驱动板 （ YC13） |
| 原位传感器不良。 | 更换原位传感器。 | ||
| ISU 电机不良。 | 更换 ISU 电机。 | ||
| CCD 电路板不良。 | 更换图像扫描仪单元（请参阅第 1-5-24 页）。 | ||
| 驱动板不良。 | 更换驱动板，然后检查其是否工作正常 （请 参阅第 1-5-34 页）。 | ||
| 3200 | 曝光灯错误 曝光灯照明时的输入值在 5 秒 内没有超过阈值时。 | 接插件电缆不良或 接插件接触不良。 | 请重新插入接插件。同时检查接插件电缆的 导通性。如果不导通，请更换电缆。 LED 电路板和主控板 （ YC112） CCD 电路板和主控板 （ YC113） |
| 曝光灯不良。 | 更换图像扫描仪单元（请参阅第 1-5-24 页）。 | ||
| CCD 电路板不良。 | |||
| 主控板不良。 | 更换主控板，然后检查其是否工作正常 （请 参阅第 1-5-33 页）。 | ||
| 3500 | 扫描仪和 ASIC 之间通信错误 连续检测到 3 次错误代码。 | 接插件电缆不良或 接插件接触不良。 | 请重新插入接插件。同时检查接插件电缆的 导通性。如果不导通，请更换电缆。 CCD 电路板和主控板 （ YC113） |
| CCD 电路板不良。 | 更换图像扫描仪单元（请参阅第 1-5-24 页）。 | ||
| 主控板不良。 | 更换主控板，然后检查其是否工作正常 （请 参阅第 1-5-33 页）。 | ||
| 3600 | 扫描仪序列错误 | 主控板或驱动板不 良。 | 更换主控板或驱动板，然后检查其是否工作 正常 （请参阅第 1-5-33 或 1-5-34 页）。 |

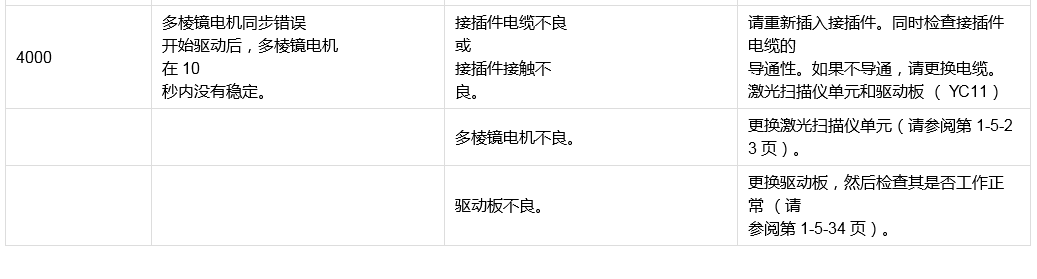

| 4000 | 多棱镜电机同步错误 开始驱动后，多棱镜电机在 10 秒内没有稳定。 | 接插件电缆不良或 接插件接触不良。 | 请重新插入接插件。同时检查接插件电缆的 导通性。如果不导通，请更换电缆。 激光扫描仪单元和驱动板 （ YC11） |
| 多棱镜电机不良。 | 更换激光扫描仪单元（请参阅第 1-5-23 页）。 | ||
| 驱动板不良。 | 更换驱动板，然后检查其是否工作正常 （请 参阅第 1-5-34 页）。 |
------------------------------------------
实际案例：
------------------------------------------
实际案例：
------------------------------------------
1】
------------------------------------------
2】

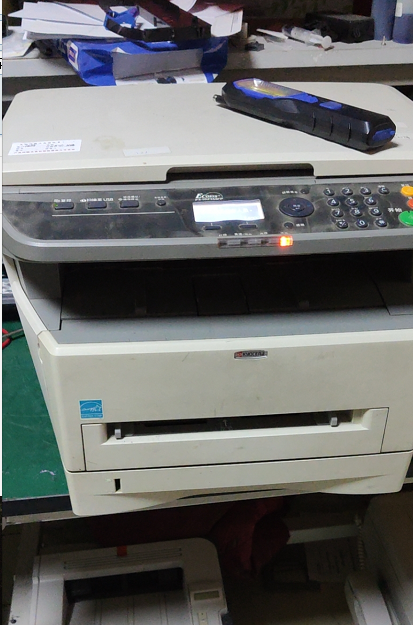

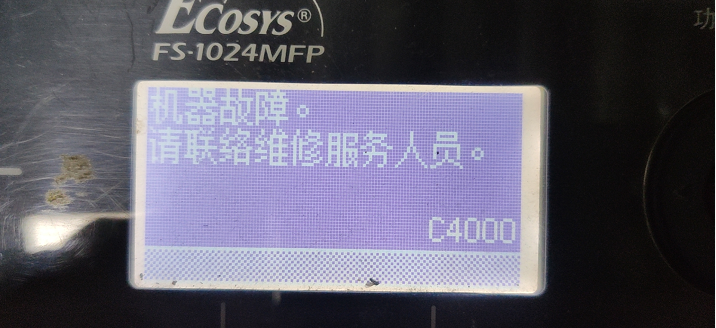

京瓷1016 黑白激光一体机 提示：机器故障。请联络维修服务人员。 c4000 | 山西运城李经理 |
二〇一九年十二月八日
等待反馈结果：
