错误代码：4003/4004/4011/4012|京瓷|震旦|部分机型彩色复印机 故障代码 | 搜：“京瓷|震旦” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月十日
2018-04-10
错误代码：4003/4004/4011/4012|京瓷|震旦|部分机型彩色复印机 故障代码 | 搜：“京瓷|震旦” + 代码本身 +
“代码”即可 不要加机器具体型号 二〇一八年四月十日
------------------------------------------
技术热线：赵利娜
------------------------------------------
技术热线：赵利娜
------------------------------------------
代码 内容 原因 检查步骤／解决措施
| 4003 | 多棱镜电机 （ M）稳定状态 错误 多棱镜电机 （M）稳定运转 后，额定速度信号连续 1 秒检 测到稳定的 OFF （关闭）。 | 接插件电缆不良或 接插件接触不良。 | 重新插入接插件。同时检查接插件电缆的导通 性。如果不导通，请更换电缆。 激光扫描仪单元 （M）和 LSU 连接电路板 （YC7） LSU 连接电路板和驱动板 （YC12） |
| 电机不良。 | 更换激光扫描仪单元 （M）。 | ||
| 电路板不良。 | 更换驱动板或 LSU 连接电路板，然后检查其 是否工作正常 （请参阅第 1-5-32 页）。 | ||
| 4004 | 多棱镜电机 （ Y）稳定状态 错误 多棱镜电机 （Y）稳定运转 后，额定速度信号连续 1 秒检 测到稳定的 OFF （关闭）。 | 接插件电缆不良或 接插件接触不良。 | 重新插入接插件。同时检查接插件电缆的导通 性。如果不导通，请更换电缆。 激光扫描仪单元 （Y）和 LSU 连接电路板 （YC8） LSU 连接电路板和驱动板 （YC12） |
| 电机不良。 | 更换激光扫描仪单元 （Y）。 | ||
| 电路板不良。 | 更换驱动板或 LSU 连接电路板，然后检查其 是否工作正常 （请参阅第 1-5-32 页）。 | ||
| 4011 | 多棱镜电机 （ K）启动错误 电机启动后，多棱镜电机 （K）在 10 秒内没有稳定。 | 接插件电缆不良或 接插件接触不良。 | 重新插入接插件。同时检查接插件电缆的导通 性。如果不导通，请更换电缆。 激光扫描仪单元 （K）和 LSU 连接电路板 （YC5） LSU 连接电路板和驱动板 （YC12） |
| 电机不良。 | 更换激光扫描仪单元 （K）。 | ||
| 电路板不良。 | 更换驱动板或 LSU 连接电路板，然后检查其 是否工作正常 （请参阅第 1-5-32 页）。 | ||
| 4012 | 多棱镜电机 （ C）启动错误 电机启动后，多棱镜电机 （C）在 10 秒内没有稳定。 | 接插件电缆不良或 接插件接触不良。 | 重新插入接插件。同时检查接插件电缆的导通 性。如果不导通，请更换电缆。 激光扫描仪单元 （C）和 LSU 连接电路板 （YC6） LSU 连接电路板和驱动板 （YC12） |
| 电机不良。 | 更换激光扫描仪单元 （C）。 | ||
| 电路板不良。 | 更换驱动板或 LSU 连接电路板，然后检查其 是否工作正常 （请参阅第 1-5-32 页）。 |
------------------------------------------
实际案例：
------------------------------------------
实际案例：
------------------------------------------
1】
------------------------------------------
2】

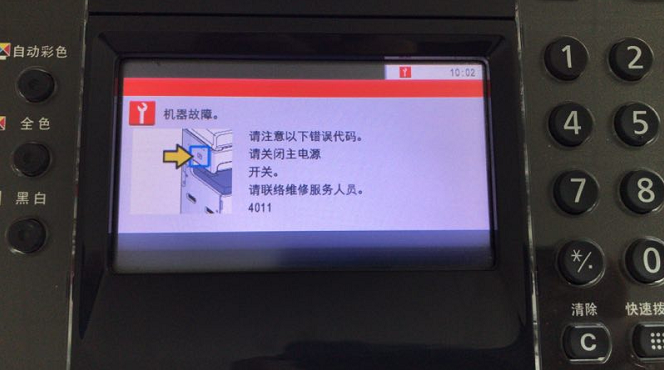

1】 京瓷8520 提示机器故障 代码4011 | 广州王经理
wxid_r9pws6xrmc6622 | 二〇一八年七月四日
这个估计是连线问题 激光单元的连线 和电路板的连线 一般重新插拔就能好 京瓷机器坏的少
等待反馈结果 ：
得一句表扬：
朱师傅 你是最棒的！
