错误代码：E004-0002/E0040002/E009-0000/E0090000|佳能彩色复印机 故障代码 | 搜：“佳能” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月十一日

2018-04-11

错误代码：E004-0002/E0040002/E009-0000/E0090000|佳能彩色复印机 故障代码 | 搜：“佳能” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月十一日

------------------------------------------
技术热线：赵利娜
------------------------------------------



错误 代码	详细 代码	位置	项目	说明
E004	0002	05	标题	电流检测电路错误
			检测说明	当加热器打开时，流过定影加热器的电流超过了指定范围。或者， 检测到定影电流检测电路故障。
			对策	[ 相关零件 ] •从低压电源板到定影加热器的线束 1. 低压电源板 (UN01/J302) 到 AC 连锁开关 (SW12) ( 更换部件 ： 电 缆， AC 连锁开关 ) 2. AC 连锁开关 (SW12) 到定影插头 (J1001) ( 更换部件 ： 定影插头组 件 ) 3. 定影插头 (J1001) 到中继插头 (3P) ( 更换部件 ： 电缆， 转接插头 ) 4. 中继插头 (3P) 到定影加热器 (H1 and H2/J1115) ( 更换部件 ： 定影 膜组件 ) •DC 控制器电路板 (UN04/J121) 与定影插头 (J1001DB) 之间的线束 ( 更换部件 ： 定影插头组件 ) •定影组件 ( 更换部件 ： 定影组件 ) •低压电源板 (UN01) ( 更换部件 ： 电源组件 ) •DC 控制器电路板 (UN04) ( 更换部件 ： DC 控制器电路板组件 ) [ 对策 ] 检查 / 更换相关的线束 / 电缆， 插头和零件。 [ 参考 ] 更换 DC 控制器电路板之前，备份维修模式数据（大约 2 分钟）并且在更换后恢复备份的数据，使得这些数据可以得到保护。 •备份 ：COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMBUP •恢复 ： COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMRES

错误 代码	详细 代码	位置	项目	说明
E009	0000	05	标题	定影压力超时错误
			检测说明	在定影加压操作启动后 10 秒内，定影压力释放传感器未检测到打 开状态。
			对策	[ 相关零件 ] •DC 控制器电路板到定影压力释放传感器的线束 1. DC 控制器电路板 (UN04/J122) 到中继插头 (11P) ( 更换部件 ： 电 缆， FEED) 2. 中继插头 (11P) 到定影压力释放传感器 (PS13) ( 更换部件 ： 纸张 输出驱动组件 ) •DC 控制器电路板到定影马达的线束 1. DC 控制器电路板 (UN04/J122) 到中继插头 (8P) ( 更换部件： 电缆， FEED) 2. 中继插头 (8P) 到定影马达 (M09) ( 更换部件： 定影驱动马达组件 ) •定影组件 ( 更换部件 ： 定影组件 ) •DC 控制器电路板 (UN04) ( 更换部件 ： DC 控制器电路板组件 ) •定影压力释放传感器 (PS13) •定影驱动单元 ( 更换部件 ： 定影驱动组件 ) [ 对策 ] 检查 / 更换相关的线束 / 电缆， 插头和零件。 [ 参考 ] 更换 DC 控制器电路板之前，备份维修模式数据（大约 2 分钟）并且在更换后恢复备份的数据，使得这些数据可以得到保护。 •备份 ：COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMBUP •恢复 ： COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMRES

------------------------------------------
实际案例：
------------------------------------------

1】

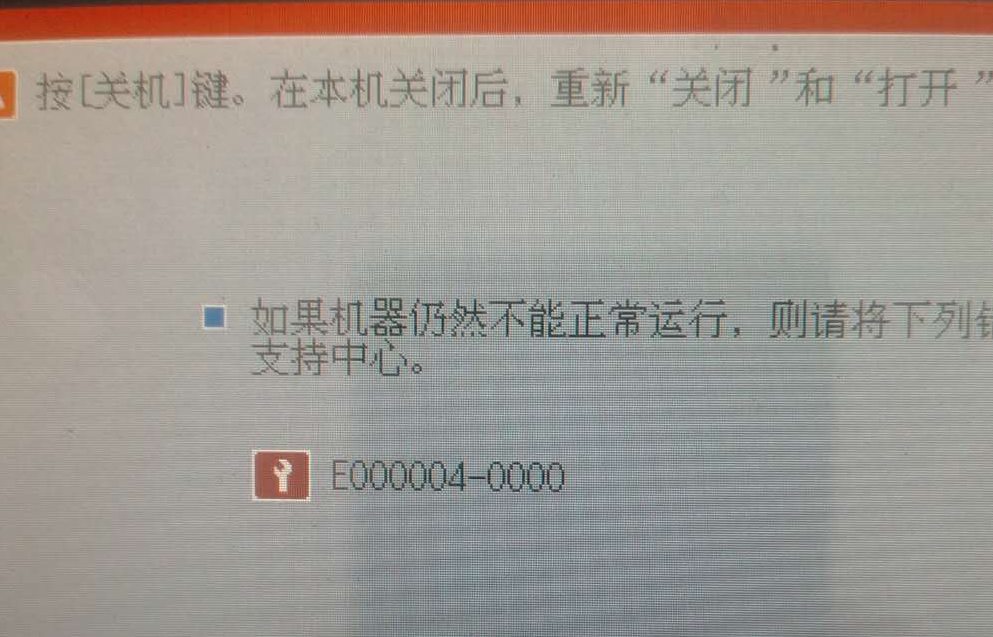

佳能复印机 报e000004-0000 代码

定影问题 连线 或者温控  仔细看上面

------------------------------------------

2】

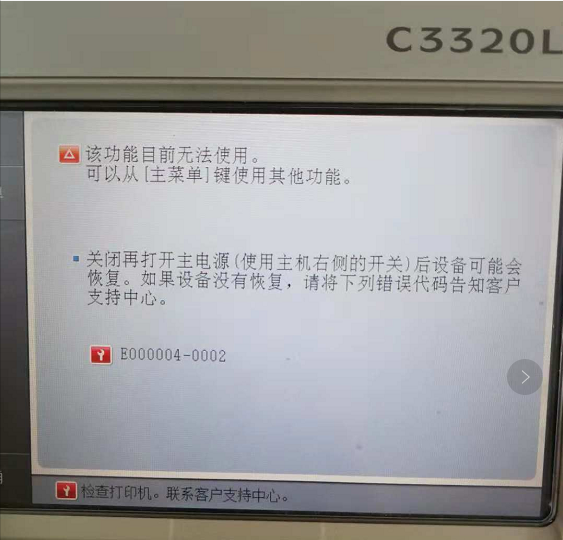

佳能c3320L 彩色复印机    报错：e000004-0002   | 秭归马经理 congtouzailai2366  |  二〇一八年十一月二十日

1、插拔定影组件相关线束

2、检查加热片 温控 定影膜

3、换定影组件



仔细检查后，确认应属控制板故障，

伴随此故障出现的另一现象为右门未关闭，右门开关未关闭故障可以多次开关门恢复，

检查两微动开关串联，改为并联，故障依旧。目前手头无控制板，待修。



242清远谭师傅

@从头再来 拿酒精清一下板子，用风筒吹干，估计不会出了

不用代码的，进维修模式，

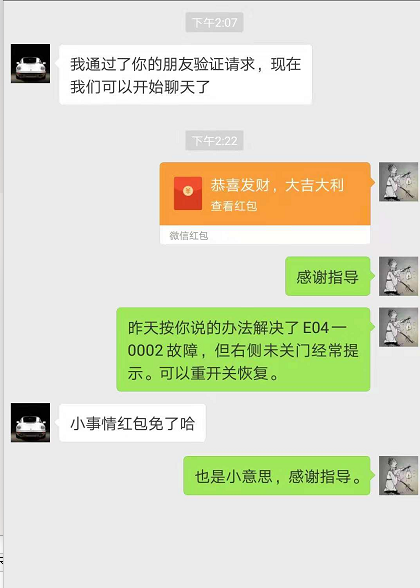

按你说的方法，报错E04-0002故障不在提示，

但右侧门关闭仍报错，检查关门开关，串联改并联，调整微动开关，

仍报右门未关，重新开关门可以恢复。



------------------------------------------
3】

错误代码：

实际故障案例：

C3320L报错E004-0002，
