错误代码：E021-0220/E0210220/E021-0320/E0210320|佳能彩色复印机故障代码 | 搜：“佳能” + 代码本身 + “代码”即可不要加机器具体型号二〇一八年四月十二日

2018-04-12

错误代码：E021-0220/E0210220/E021-0320/E0210320|佳能彩色复印机故障代码 | 搜：“佳能” + 代码本身 + “代码”即可不要加机器具体型号二〇一八年四月十二日

------------------------------------------
技术热线：赵利娜
------------------------------------------

错误代码	详细代码	位置	项目	说明

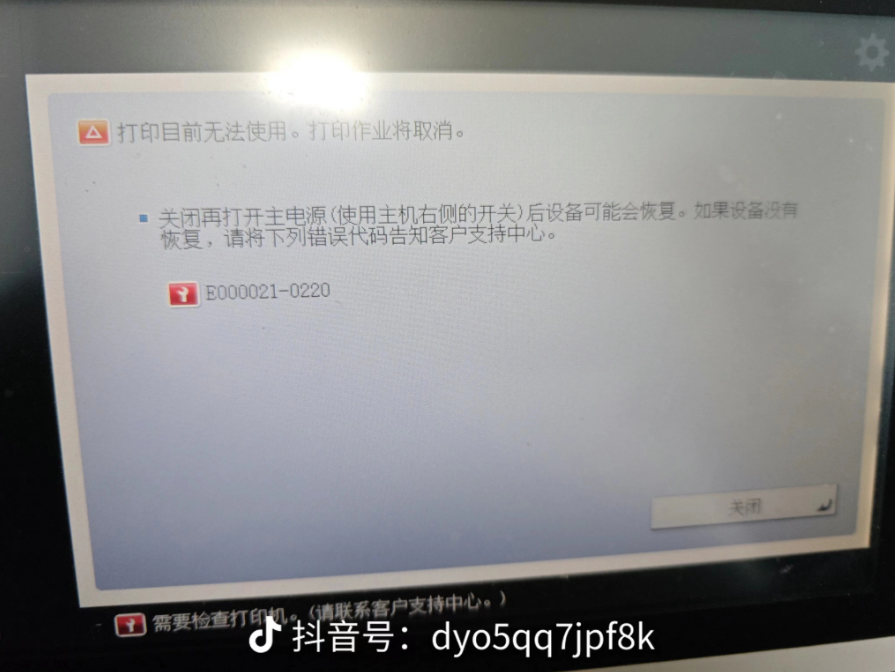

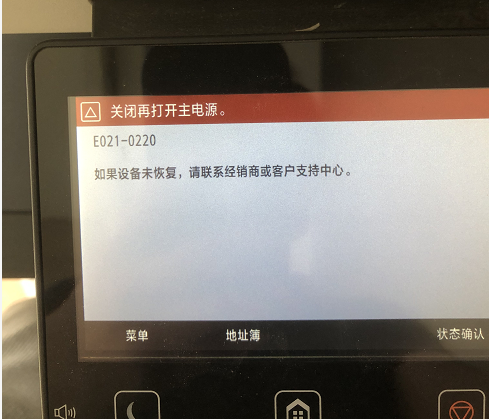

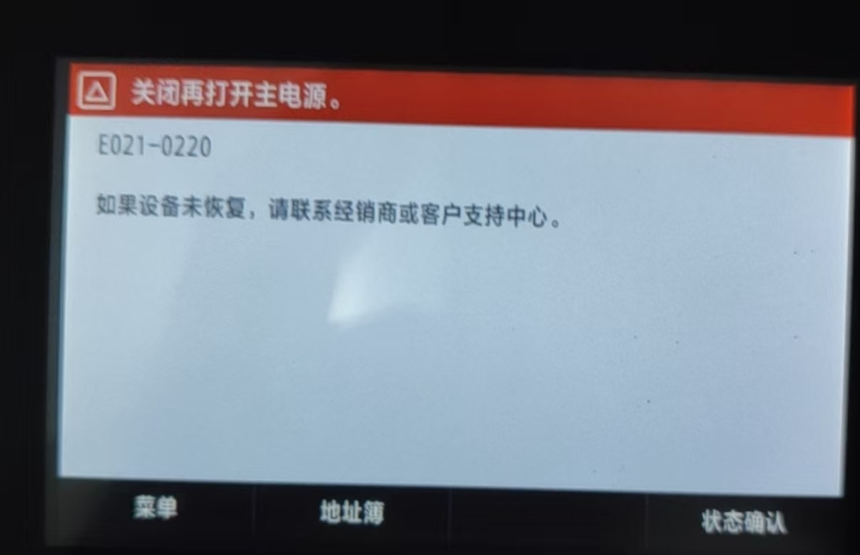

E021	0220	05	标题	显影螺杆转动检测错误 (M)
			检测说明	在显影器螺杆转动期间，显影器 (M) 中的 ATR 传感器 (M) 检测的最大与最小采样值之间差异小于 12 V。
			对策	[ 相关零件 ] •ATR 传感器 (M) 到 DC 控制器电路板之间的线束 1. ATR 传感器 (M) (UN22/J1051) 到显影器 (M) (J1041) ( 更换部件：电缆，显影器 ) 2. 显影器 (M) (J1041) 到中继插头 (4P) ( 更换部件：电缆，中继器 ) 3. 中继插头 (4P) 到 DC 控制器电路板 (UN04/J128) ( 更换部件：电缆，传感器 ) •显影器 (M) ( 更换部件：显影器 , M) •DC 控制器电路板 (UN04) ( 更换部件： DC 控制器电路板组件 ) •主驱动单元 ( 更换部件：主驱动组件 ) [ 对策 ] 检查 / 更换相关的线束 / 电缆，插头和零件。 [ 参考 ] 更换 DC 控制器电路板之前，备份维修模式数据（大约 2 分钟）并且在更换后恢复备份的数据，使得这些数据可以得到保护。 •备份：COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMBUP •恢复： COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMRES

错误代码	详细代码	位置	项目	说明

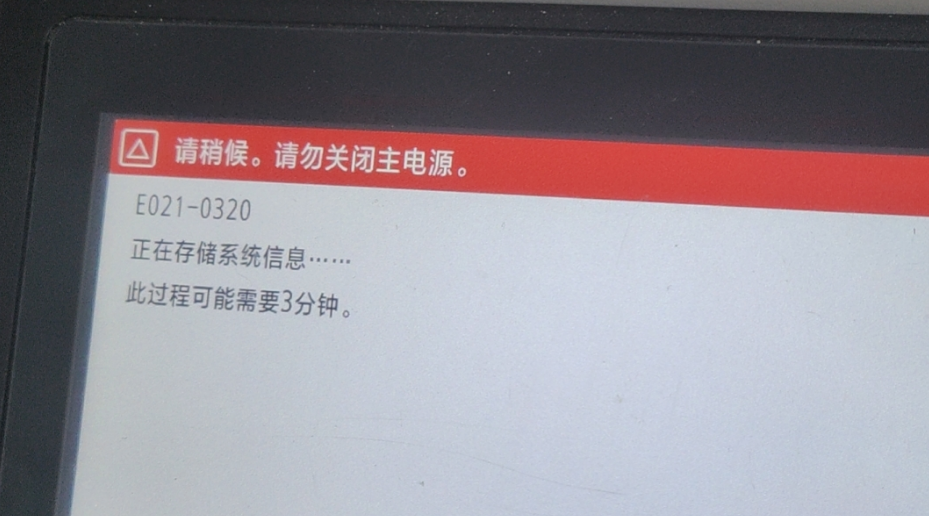

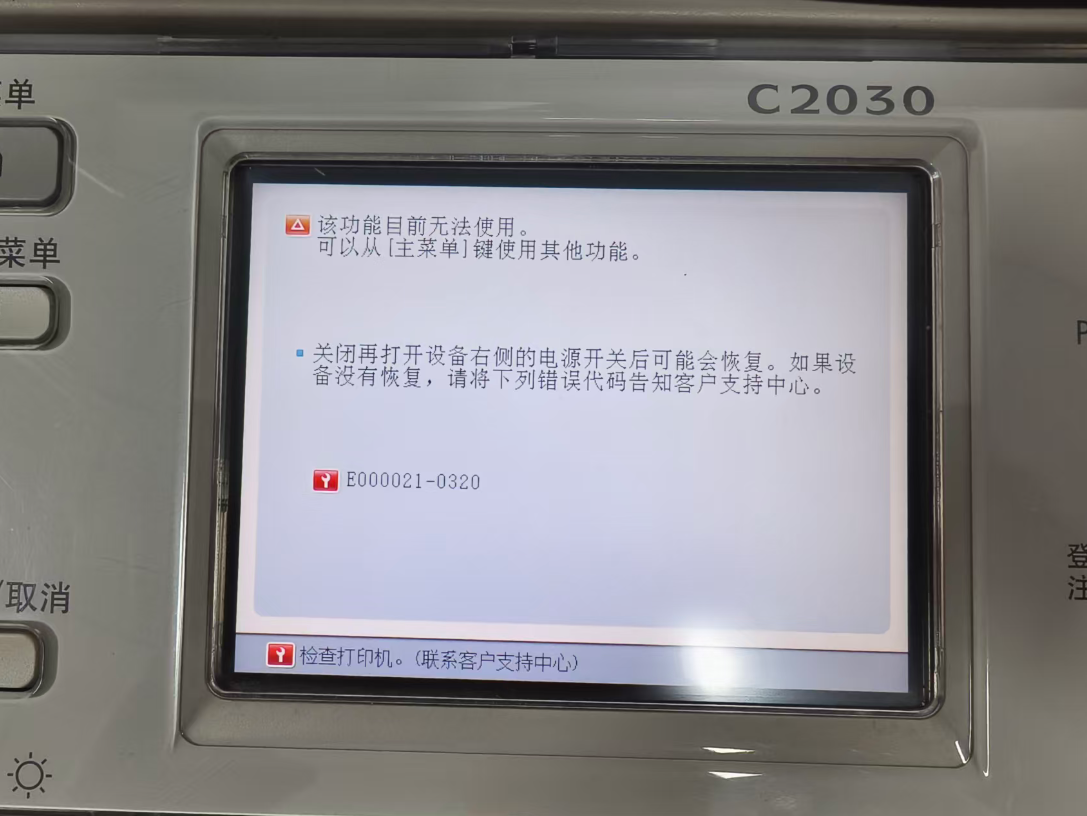

E021	0320	05	标题	显影螺杆转动检测错误 (C)
			检测说明	在显影器螺杆转动期间，显影器 (C) 中的 ATR 传感器 (C) 检测的最大与最小采样值之间差异小于 12 V。
			对策	[ 相关零件 ] •ATR 传感器 (C) 到 DC 控制器电路板之间的线束 1. ATR 传感器 (C) (UN23/J1052) 到显影器 (C) (J1042) ( 更换部件：电缆，显影器 ) 2. 显影器 (C) (J1042) 到中继插头 (4P) ( 更换部件：电缆，中继器 ) 3. 中继插头 (4P) 到 DC 控制器电路板 (UN04/J128) ( 更换部件：电缆，传感器 ) •显影器 (C) ( 更换部件：显影器 , C) •DC 控制器电路板 (UN04) ( 更换部件： DC 控制器电路板组件 ) •主驱动单元 ( 更换部件：主驱动组件 ) [ 对策 ] 检查 / 更换相关的线束 / 电缆，插头和零件。 [ 参考 ] 更换 DC 控制器电路板之前，备份维修模式数据（大约 2 分钟）并且在更换后恢复备份的数据，使得这些数据可以得到保护。 •备份：COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMBUP •恢复： COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMRES
