错误代码：E197-1004/E1971004/E197-1081/E1971081/E197-1082/E1971082/E197-1084/E1971084/E197-5000/E1975000/E197-5001/E1975001|佳能彩色复印机 故障代码 | 搜：“佳能” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月十二日
------------------------------------------
技术热线：赵利娜
------------------------------------------

错误
代码		详细
代码		位置项目说明
E197100405标题串行通信错误



检测说明DC 控制器电路板 与激光驱动电路板之间的通信不能完成。



对策[ 相关零件 ]
•DC 控制器电路板 (UN04/J111) 与 Y/M 激光驱动电路板 (UN08/
J202) 之间的线束 ( 更换部件 ： 电缆， 纸盒尺寸 )
•Y/M 激光驱动电路板 (UN08/J203) 与 C/Bk 激光驱动电路板
(UN09/J801) 之间的扁平电缆 ( 更换部件 ： 电缆， 扁平 )
•Y/M 激光驱动电路板 (UN08) ( 更换部件 ： 激光扫描组件 )
•C/Bk 激光驱动电路板 (UN09) ( 更换部件 ： 激光扫描组件 )
•DC 控制器电路板 (UN04) ( 更换部件 ： DC 控制器电路板组件 )
[ 对策 ]
1. 检查 / 更换相关的线束 / 电缆， 插头和零件。
2. 更换了激光驱动电路板后，执行 " 设置 / 注册 > 调整 / 维护 > 调
整图像质量 > 自动纠正色彩不匹配 "。
[ 参考 ] 更换 DC 控制器电路板之前，备份维修模式数据（大约 2
分钟）并且在更换后恢复备份的数据，使得这些数据可以得到保护。
•备份 ：COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMBUP
•恢复 ： COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMRES
E197108105标题串行通信错误



检测说明检测到 DC 控制器电路板的 CPU 与 DC 控制器电路板的 KONA1
(ASIC) 通信错误。( 软件导致的错误 )



对策[ 对策 ] 关闭再打开主电源。
[ 参考 ] 通过关闭再打开主电源复位数据（设备信息）。
E197108205标题串行通信错误



检测说明检测到 DC 控制器电路板的 CPU 与 DC 控制器电路板的 KONA2
(ASIC) 通信错误。( 软件导致的错误 )



对策[ 对策 ] 关闭再打开主电源。
[ 参考 ] 通过关闭再打开主电源复位数据（设备信息）。

错误
代码		详细
代码		位置项目说明
E197108405标题串行通信错误



检测说明检测到 DC 控制器电路板 与激光驱动电路板之间的通信错误。( 软
件导致的错误 )



对策[ 对策 ] 关闭再打开主电源。
[ 参考 ] 通过关闭再打开主电源复位数据（设备信息）。
E197500005标题串行通信错误



检测说明电源打开时检测到 DC 控制器电路板 与 二次转印高压电路板通信
错误。



对策[ 相关零件 ]
•DC 控制器电路板 (UN04/J112 和 J114) 与 二次转印高压电路板
(UN03/J502 和 J501) 之间的线束 ( 更换部件 ： 电缆， 二次转印高
压电路板 )
•二次转印高压电路板 (UN03) ( 更换部件 ： 二次转印高压电路板
组件 )
•DC 控制器电路板 (UN04) ( 更换部件 ： DC 控制器电路板组件 )
[ 对策 ] 检查 / 更换相关的线束 / 电缆， 插头和零件。
[ 参考 ] 更换 DC 控制器电路板之前，备份维修模式数据（大约 2
分钟）并且在更换后恢复备份的数据，使得这些数据可以得到保护。
•备份 ：COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMBUP
•恢复 ： COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMRES

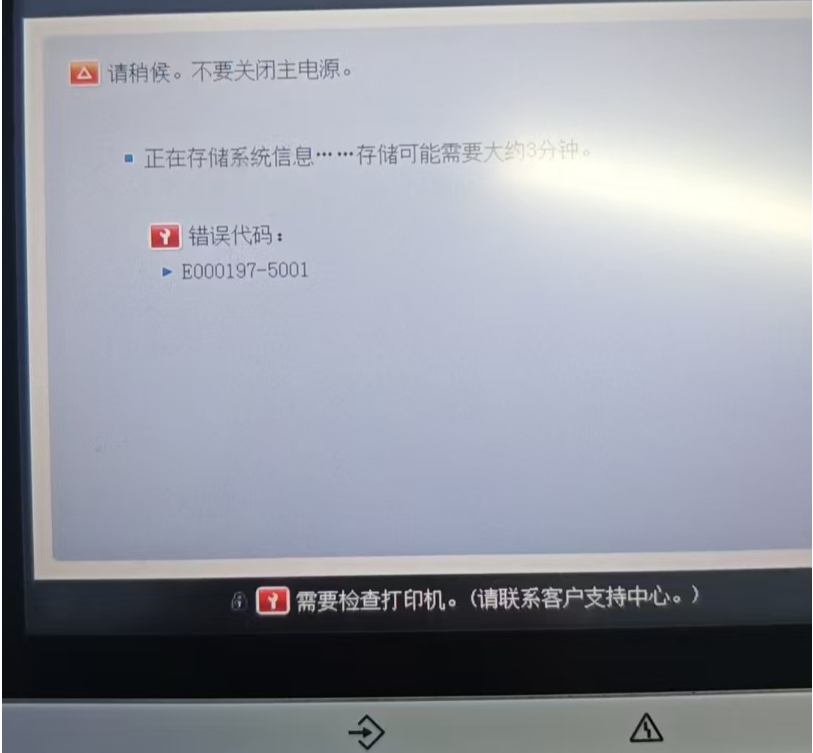

E197500105标题串行通信错误



检测说明电源打开时，检测到 DC 控制器电路板与一次转印高压电路板之间
通信错误。



对策[ 相关零件 ]
•DC 控制器电路板 (UN04/J113) 与 一次转印高压电路板 (UN02/
J401) 之间的线束 ( 更换部件 ： 电缆， 一次转印高压 .)
•一次转印高压电路板 (UN02) ( 更换部件 ： 一次转印高压电路板
组件 )
•DC 控制器电路板 (UN04) ( 更换部件 ： DC 控制器电路板组件 )
[ 对策 ] 检查 / 更换相关的线束 / 电缆， 插头和零件。
[ 参考 ] 更换 DC 控制器电路板之前，备份维修模式数据（大约 2
分钟）并且在更换后恢复备份的数据，使得这些数据可以得到保护。
•备份 ：COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMBUP
•恢复 ： COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMRES

------------------------------------------
实际案例：
------------------------------------------
1】
------------------------------------------
2】
------------------------------------------
3】
