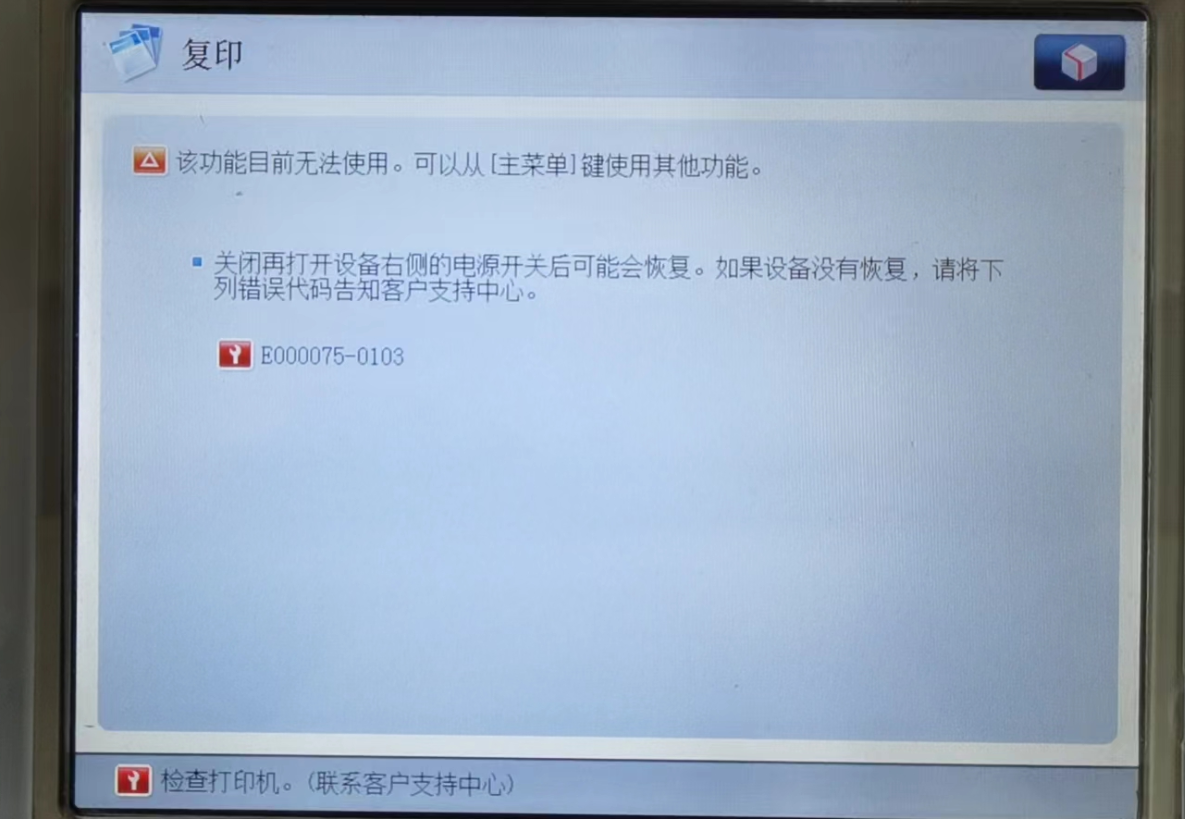

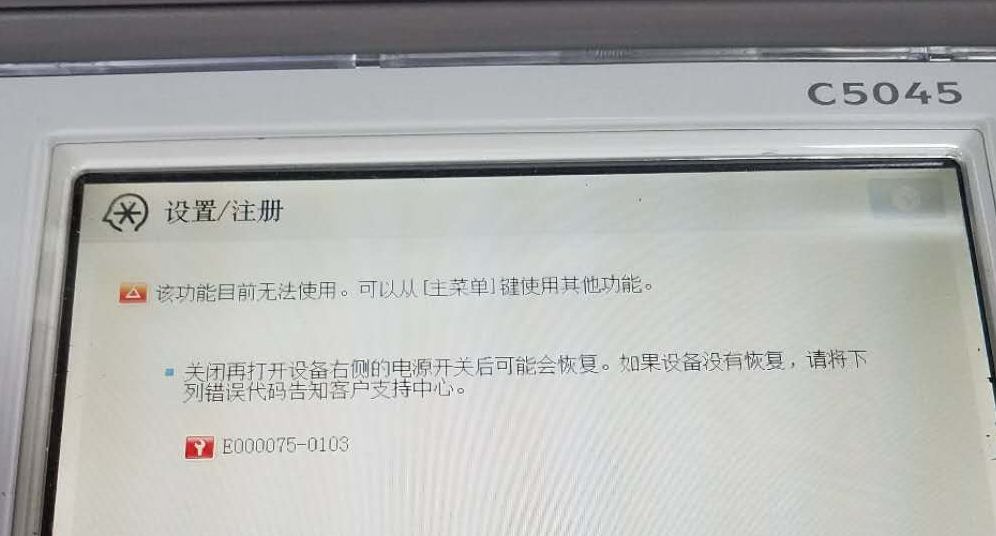

错误代码：E000075-0103(E0000750103)E075-0103(E0750103)|佳能彩色复印机 故障代码 | 搜：“佳能” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年三月二十九日

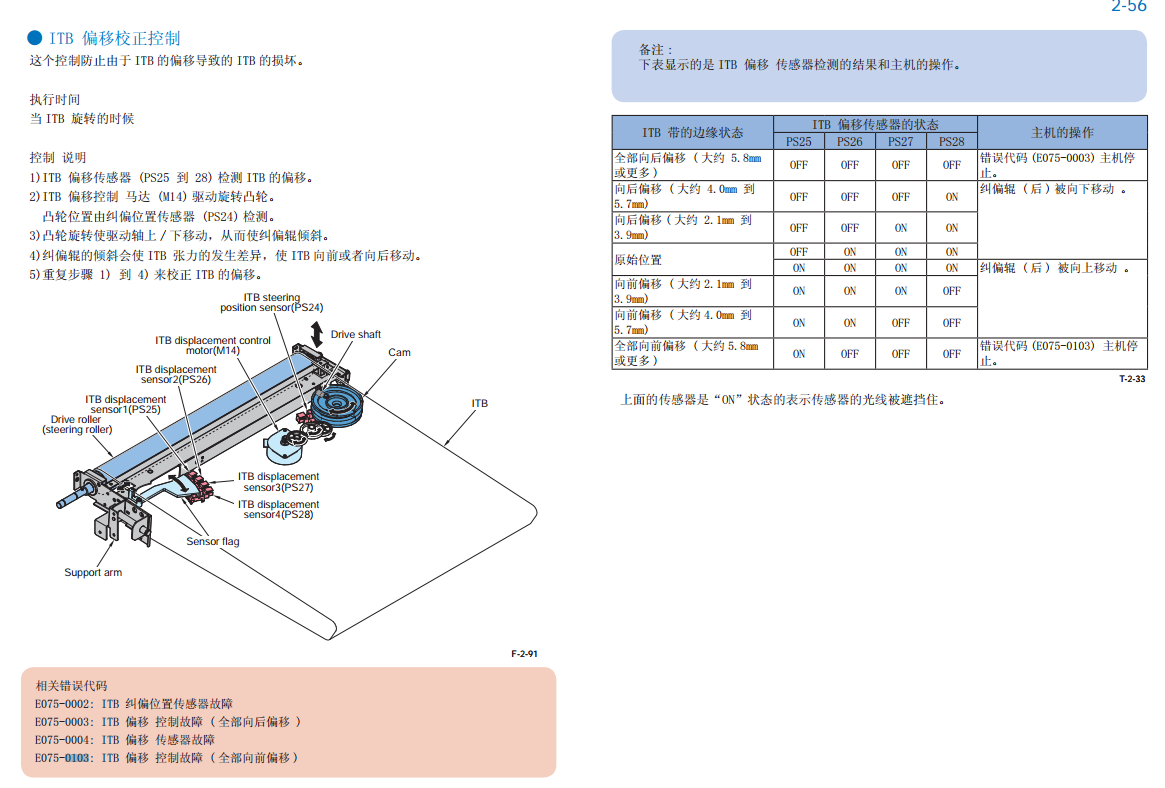

2-56
ITB 偏移校正控制
备注:
这个控制防止由于ITB的偏移导致的ITB的损坏。
下表显示的是 ITB偏移传感器检测的结果和主机的操作。
执行时间
当ITB 旋转的时候
ITB 带的边缘状态
偏移传感器的状态
PS25
PS26
PS27
主机的操作
PS28
控制说明
全部向后偏移(大约5.8mm
离开
1)IT B偏移传感器(PS25到28)检测独立边界的偏移。
或更多)
OFF
OFF
OFF
错误代码(E075-0003)主机停
止。
2)ITB 偏移控制马达(M14)驱动旋转凸轮。
向后偏移(大约4.0mm到
离开
离开
离开
5.7mm)
ON
纠偏辊(后)被向下移动。
凸轮位置由纠偏位置传感器(PS24)检测。
向后偏移(大约 2.1mm到
离开
离开
3)凸轮旋转使驱动轴上/下移动，从而使纠偏辊倾斜。
3.9mm)
ON
离开
4)纠偏辊的倾斜会使ITB张力的发生差异，使ITB向前或者向后移动。
原始位置
ON
ON
ON
5)重复步骤1)到4)来校正ITB的偏移。
ON
ON
ON
ON
纠偏辊(后)被向上移动.
向前偏移(大约2.1mm到
ITB转向位置传感器(
ON
ON
离开
PS24)
3.9mm)
向前偏移(大约4.0mm 到
O
ON
离开
离开
ITB位移控制电机(M14)
驱动轴
5.7mm)
凸轮
全部向前偏移(大约5.8mm
ITB位移传感器2(PS26
或更多)
ON
离开
离开
离开
错误代码(E075-0103)主机停
止。
)
T-2-33
ITB排位
传感器1(PS25)
预讯科技
上面的传感器是“ON”状态的表示传感器的光线被遮挡住。
驱动辊(转向辊)
ITB位移传感器3(PS27
TB位移
传感器4(PS28)
传感器标志
支撑臂
F-2-91
相关错误代码
E075-0002:ITB纠偏位置传感器故障
E075-0003:ITB偏移控制故障(全部向后偏移)
E075-0004:ITB偏移传感器故障
E075-0103: ITB偏移控制故障(全部向前偏移)
