错误代码：E808-0001/E8080001/E808-0002/E8080002/E811-0000/E8110000/E880-0001/E8800001/E881-0001/E8810001|佳能彩色复印机故障代码 | 搜：“佳能” + 代码本身 + “代码”即可不要加机器具体型号二〇一八年四月十六日

2018-04-16

------------------------------------------
技术热线：赵利娜
------------------------------------------

错误代码	详细代码	位置	项目	说明
E808	0001	05	标题	零交叉信号检测错误
			检测说明	启动零交叉信号检测后，连续 0.5 秒检测到频率不在 43 Hz 到 67 Hz 之间。
			对策	[ 相关零件 ] •DC 控制器电路板 (UN04/J121) 到定影插头 (J1001DA) ( 更换部件定影插头组件 ) •低压电源板 (UN01) ( 更换部件：电源组件 ) •DC 控制器电路板 (UN04) ( 更换部件： DC 控制器电路板组件 ) [ 对策 ] 检查 / 更换相关的线束 / 电缆，插头和零件。 [ 参考 ] 更换 DC 控制器电路板之前，备份维修模式数据（大约 2 分钟）并且在更换后恢复备份的数据，使得这些数据可以得到保护。 •备份：COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMBUP •恢复： COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMRES
E808	0002	05	标题	零交叉信号检测错误
			检测说明	错误原因是定影回路信号断开当零交叉信号频率达到指定频率范围后，连续 0.5 秒检测到频率不在 43Hz 到 67Hz 范围内。
			对策	[ 相关零件 ] •DC 控制器电路板 (UN04/J121) 到定影插头 (J1001DA) ( 更换部件定影插头组件 ) •DC 控制器电路板 (UN04/J121) 到定影插头 (J1001) ( 更换部件：定影插头组件 ) •低压电源板 (UN01) ( 更换部件：电源组件 ) •DC 控制器电路板 (UN04) ( 更换部件： DC 控制器电路板组件 ) •定影组件 ( 更换部件：定影组件 ) [ 对策 ] 检查 / 更换相关的线束 / 电缆，插头和零件。 [ 参考 ] 更换 DC 控制器电路板之前，备份维修模式数据（大约 2 分钟）并且在更换后恢复备份的数据，使得这些数据可以得到保护。 •备份：COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMBUP •恢复： COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMRES

错误代码	详细代码	位置	项目	说明
E811	0000	05	标题	定影保险丝电路板中的保险丝熔断错误
			检测说明	定影保险丝电路板中的保险丝在电源打开时没有熔断。
			对策	[ 相关零件 ] •定影保险丝电路板 (UN31) ( 更换部件：定影保险丝电路板组件 ) •定影组件 ( 更换部件：定影组件 ) •DC 控制器电路板 (UN04) ( 更换部件： DC 控制器电路板组件 ) •DC 控制器电路板到定影保险丝电路板的线束 1. DC 控制器电路板 (UN04/J121) 到定影插头 (J1001DB) ( 更换部件定影插头组件 ) 2. 定影插头 (J1001LB) 到定影保险丝电路板 ( 更换部件：电缆，转接插头 ) [ 对策 ] 检查 / 更换相关的线束 / 电缆，插头和零件。 [ 参考 ] 更换 DC 控制器电路板之前，备份维修模式数据（大约 2 分钟）并且在更换后恢复备份的数据，使得这些数据可以得到保护。 •备份：COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMBUP •恢复： COPIER (LEVEL2)> FUNCTION> SYSTEM> DSRAMRES
E880	0001	00	标题	控制器风扇错误
			检测说明	检测到控制器风扇锁定。
			对策	[ 对策 ] 更换主控制器电路板 (UN05)。( 更换部件：主控制器电路板组件 )
E881	0001	00	标题	板子过热错误
			检测说明	检测到主控制器电路板的 CPU 温度异常。
			对策	[ 相关零件 ] 主控制器电路板 (UN05) ( 更换部件：主控制器电路板组件 ) [ 对策 ] 执行以下的步骤 , 检查错误是否清除。 a. 如果错误在维修访问时发生然后再次发生，更换主控制器电路板。 b. 如果错误在维修访问时没有发生但是在日志中发现。 1. 清洁安装风扇一侧的入口并清除灰尘。 2. 清除控制器箱中的风扇上的灰尘。 3. 如果安装风扇一侧的空间小于 10cm，请告诉用户留出足够的空间。

------------------------------------------
实际案例：
------------------------------------------

1】

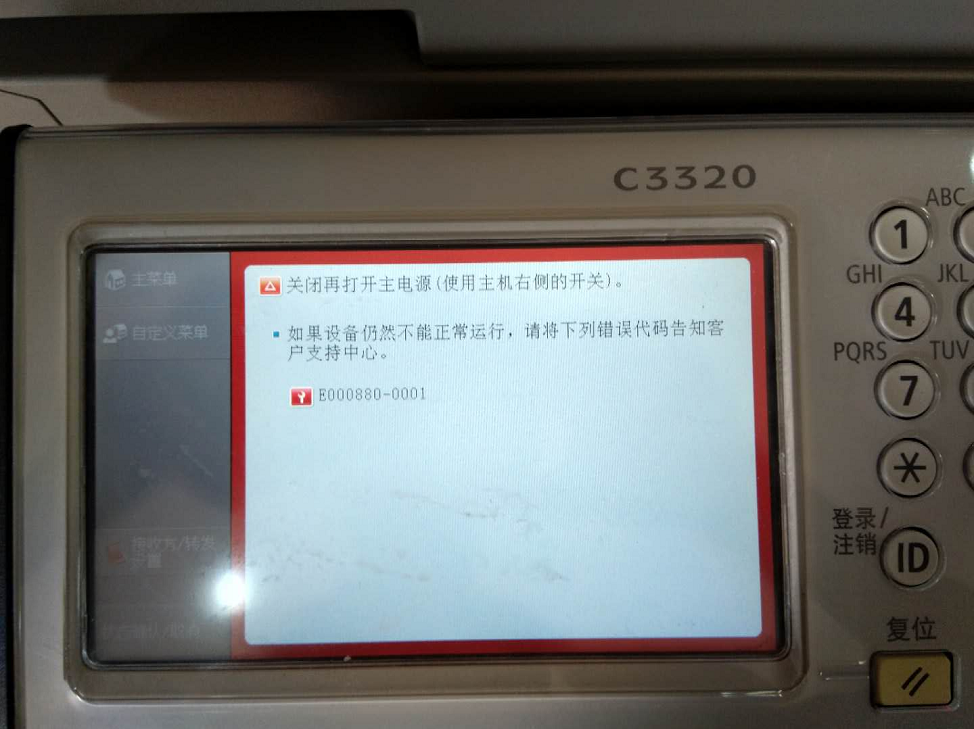

佳能c3320彩色复印机报错：E000880-0001 关闭再打开主电源（使用主电机右侧的开关）。扳手是呼叫维修的意思 |陈经理wxid_wzro2p0e0hh522 | 二〇一八年九月十六日

控制器风扇错误检查相关

E880	0001	00	标题	控制器风扇错误
			检测说明	检测到控制器风扇锁定。
			对策	[ 对策 ] 更换主控制器电路板 (UN05)。( 更换部件：主控制器电路板组件 )

注意佳能代码在手册中要或略前3个0

结果是：

主控制器电路板(un05)能具体说下是哪个板吗？因为我把电源板换去另一台机器上去是没问题的

你您好，感谢您提供的资料，现在像您反馈下解决方案，这个是打印主板上面的cpu散热风扇卡死，吹吹清洁风扇可以正常使用，根本解决是换了那个风扇

images/2/2018/09/BH57H7h10MVHUznRhdEhuh8MBzb0A3.png

------------------------------------------
