错误代码：201-00/20100/202-00/20200/203-00/20300/204-00/20400|理光|基士得耶|方正|部分机型彩色复印机 故障代码 | 搜：“理光|基士得耶|方正” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月十七日

2018-04-17

错误代码：201-00/20100/202-00/20200/203-00/20300/204-00/20400|理光|基士得耶|方正|部分机型彩色复印机 故障代码 | 搜：“理光|基士得耶|方正” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月十七日
------------------------------------------
技术热线：赵利娜
------------------------------------------



SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC201-0
0		D 多角镜电机错误


XSCRDY 信号（多角镜准备）错误


• 多角镜电机驱动器的 I/F 线束损坏/接触不良
• 多角镜电机/多角镜电机驱动器故障
• 多角镜电机启动脉冲输出异常（多角镜控制器区域）
• 不能监控 XSCRDY 信号（多角镜控制器区域）


• 主电源循环开启/关闭
• 更换多角镜电机
• 更换激光单元
• 更换 I/F 导线
• 更换 IPU


SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC202-0
0		D 多角镜电机：开启超时错误


多角镜电机开启后，或转数改变后 T1 秒内，电机未进入就绪状
态。


• 多角镜电机驱动器的接口导线损坏或连接不正确。
• 多角镜电机或多角镜电机驱动器不良
• 无法正确输出多角镜电机驱动脉冲。（多角镜控制器）
• XSCRDY 信号监测失败（多角镜控制器）


• 关闭/开启电源
• 更换 LSU 或多角镜电机
• 更换多角镜导线
• 更换 IPU 板
SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC203-0
0		D 多角镜电机：关闭超时错误


在多角镜电机停机 3 秒内 XSCRDY 信号（多角镜准备）绝不会
变得不活动(H)。


• 多角镜电机驱动器的接口导线损坏或连接不正确。
• 多角镜电机或多角镜电机驱动器不良
• 无法正确输出多角镜电机驱动脉冲。（多角镜控制器）
• XSCRDY 信号监测失败（多角镜控制器）


• 关闭/开启电源
• 更换 LSU 或多角镜电机
• 更换多角镜导线
• 更换 IPU 板


SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC204-0
0		D 多角镜电机：XSCRDY 信号错误


多角镜电机旋转期间，XSCRDY 信号无效（H）时间长度超过一
转多角镜。


• 多角镜电机驱动器的接口导线损坏或连接不正确。
• 多角镜电机或多角镜电机驱动器不良


• 关闭/开启电源
• 更换 LSU 或多角镜电机
• 更换多角镜导线
• 更换 IPU 板


------------------------------------------
实际案例：
------------------------------------------
3】
------------------------------------------
2】
------------------------------------------

1】

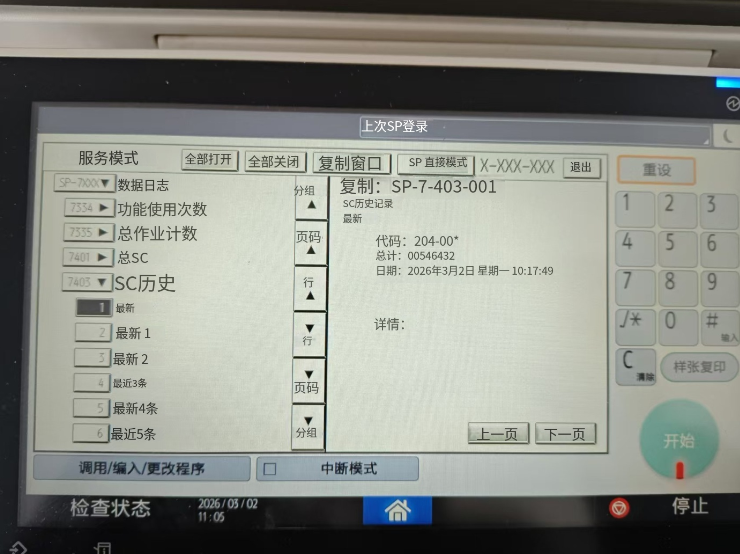

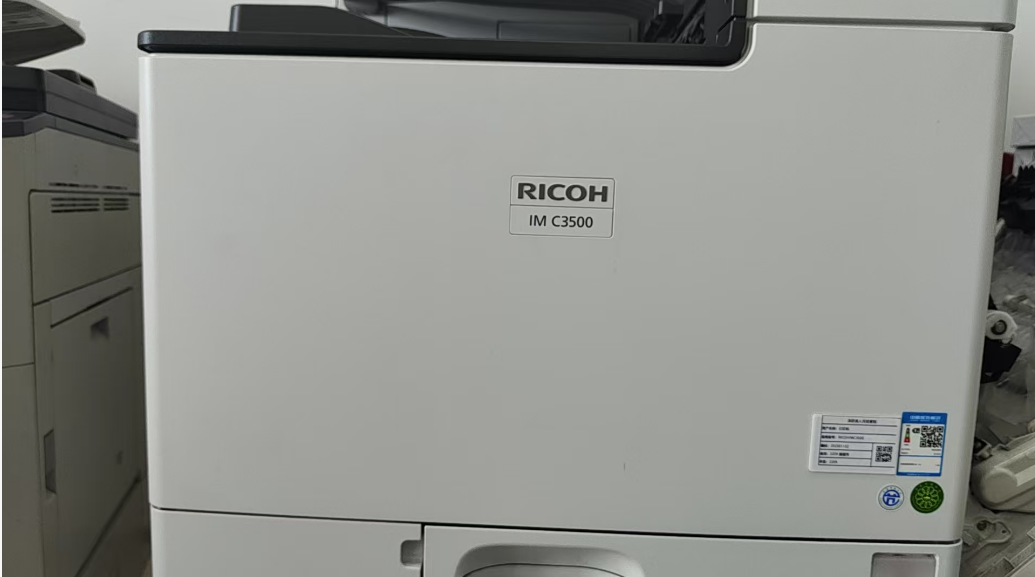

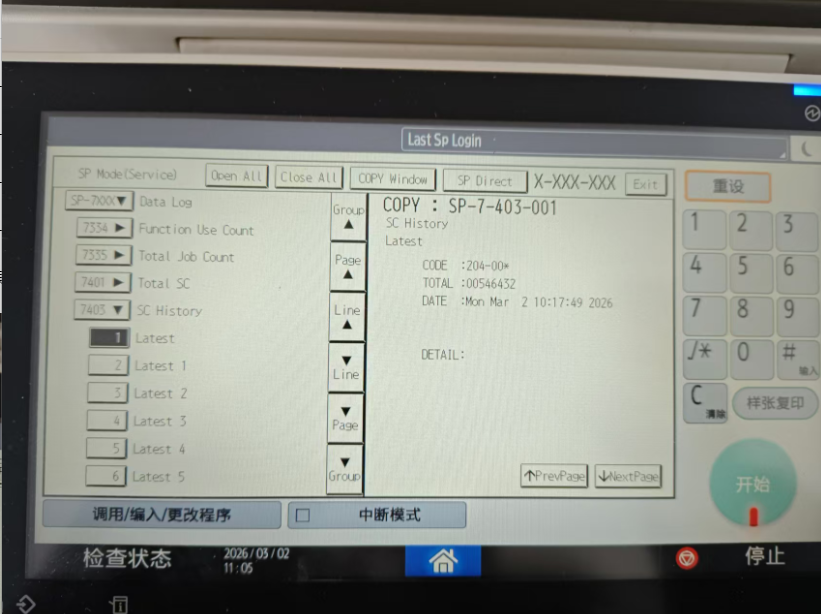

故障案例：理光im c3500报错误代码 sc204-00*    | 河南Forever    | 二〇二六年三月二日
1、检查激光器多棱镜电机的接口导线 激光器连接线等
2、多棱镜电机 或者驱动器
3、不行就就换激光器
等待反馈结果：
------------------------------------------

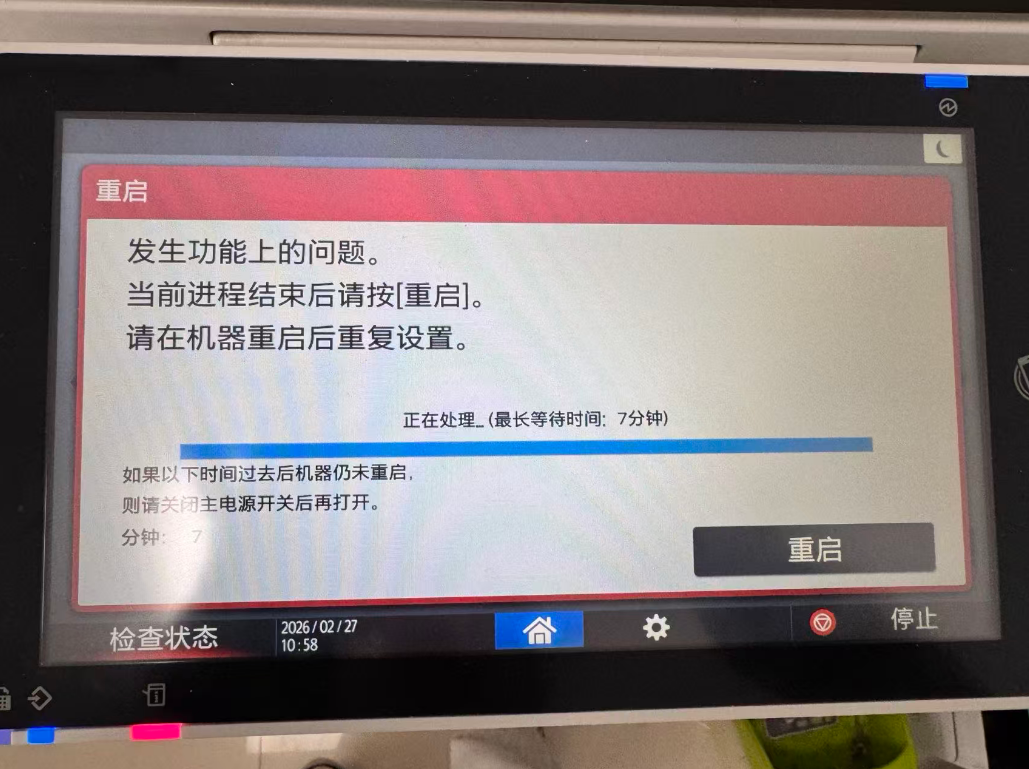

重启
发生功能上的问题。
当前进程结束后请按[重启]。
请在机器重启后重复设置。
正在处理_(最长等待时间:7分钟)
如果以下时间过去后机器仍未重启
则请关闭主电源开关后再打开。
分钟:
检查状态
2026/02/2710:58
重启
停止
