SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC522-0
0		C 出纸电机：锁定


电机开启期间，检查电机错误通知对位（err_velo 和
err_posi）500 毫秒之后，任一对位的错误状态检测至少 5 次。


• 电机不良
• 接头断开
• 导线损坏
• IOB 不良
• 编码器不良


• 更换电机
• 重设接头
• 更换导线束
• 更换 IOB


SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC530-0
0		D 定影排气散热风扇锁定


在电机开启状态，每 100 毫秒检查锁定传感器的值。
如果连续 50 次未获得锁定信号。


• 电机不良
• 接头断开
• 导线损坏
• IOB 不良


• 更换电机
• 重设接头
• 更换导线束
• 更换 IOB
• 更换风扇


SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC531-0
1		D显影进气风扇/右侧锁
SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC531-0
2		D显影进气风扇/左侧锁
SC531-0
3		D驱动冷却风扇锁定


在电机开启状态，每 100 毫秒检查锁定传感器的值。
如果连续 50 次未获得锁定信号。


• 电机不良
• 接头断开
• 导线损坏
• IOB 不良


• 更换电机
• 重设接头
• 更换导线束
• 更换 IOB
• 更换风扇


SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC533-0
1		DPSU 排气散热风扇锁定
SC533-0
3		DPSU 冷却风扇锁定
SC533-0
4		D控制器盒冷却风扇锁定
SC 编号 等级 错误名称/错误状况/主要原因/解决方案


在电机开启状态，每 100 毫秒检查锁定传感器的值。
如果连续 50 次未获得锁定信号。


• 电机不良
• 接头断开
• 导线损坏
• IOB 不良


• 更换电机
• 重设接头
• 更换导线束
• 更换 IOB
• 更换风扇


SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC534-0
1		D主排气风扇锁定
SC534-0
2		D供粉冷却风扇锁定
SC534-0
3		D臭氧排气风扇锁定


在电机开启状态，每 100 毫秒检查锁定传感器的值。
如果连续 50 次未获得锁定信号。


• 电机不良
• 接头断开
• 导线损坏
• IOB 不良


• 更换电机
• 重设接头
• 更换导线束
• 更换 IOB
• 更换风扇


------------------------------------------
实际案例：
------------------------------------------
3】
------------------------------------------
2】
------------------------------------------

1】

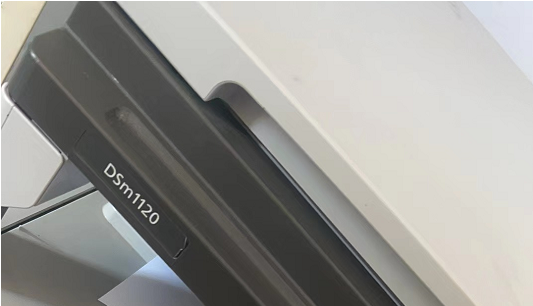

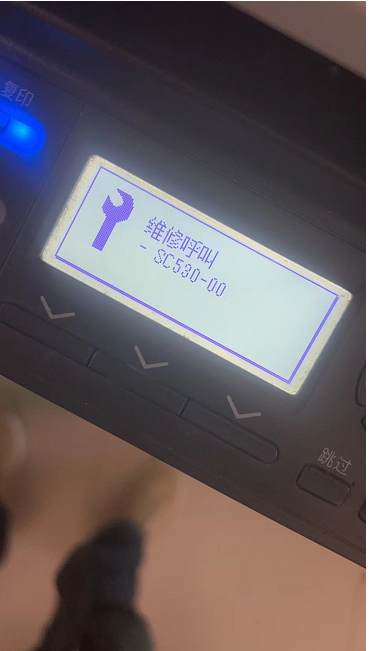

故障案例：基士得耶dsm1120 黑白复印机  报错维修呼叫-SC530-00    | 新乡张经理     |  二〇二二年十月十一日

1、检查定影散热风扇的接头
2、更换风扇电机

等待反馈结果：
