错误代码：535-00/53500/540-00/54000/541-01/54101/541-02/54102/541-03/54103/542-02/54202/542-03/54203/543-00/54300|理光|基士得耶|方正|部分机型彩色复印机 故障代码 | 搜：“理光|基士得耶|方正” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月十七日
2018-04-17
错误代码：535-00/53500/540-00/54000/541-01/54101/541-02/54102/541-03/54103/542-02/54202/542-03/54203/543-00/54300|理光|基士得耶|方正|部分机型彩色复印机 故障代码 | 搜：“理光|基士得耶|方正”
+ 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月十七日
------------------------------------------
技术热线：赵利娜
------------------------------------------
技术热线：赵利娜
------------------------------------------
| SC 编号 | 等级 | 错误名称/错误状况/主要原因/解决方案 |
| SC535-0 0 | D | 出纸冷却风扇锁定 |
| 在电机开启状态，每 100 毫秒检查锁定传感器的值。 如果连续 50 次未获得锁定信号。 | ||
| • 电机不良 • 接头断开 • 导线损坏 • IOB 不良 | ||
| • 更换电机 • 重设接头 • 更换导线束 • 更换 IOB • 更换风扇 |
| SC 编号 | 等级 | 错误名称/错误状况/主要原因/解决方案 |
| SC540-0 0 | D | 定影电机：锁定 |
| 电机开启期间，检查锁定信号 2 秒之后，检测高电平至少 20 次。 | ||
| • 电机不良 • 接头断开 • 导线损坏 • IOB 不良 • 单元扭矩增加 | ||
| • 更换电机 • 重设接头 • 更换导线束 • 更换 IOB • 更换单元 |
| SC 编号 | 等级 | 错误名称/错误状况/主要原因/解决方案 |
| SC541-0 1 | A | 定影中心红外温度传感器断开 |
| 低于-50 摄氏度（或低于 CB）连续检测（t11）秒。 | ||
| • 断开 • 接头断开 | ||
| • 更换红外温度传感器 • 重设接头 • 更换接头 • 更换单元 | ||
| SC541-0 2 | A | 中心 NC 传感器断开 |
| 3ED - 3FF（FB 电压：3.243V-3.300V）连续检测（t13）秒 （NC 传感器中心：检测 & 补偿 NC 传感器边缘：检测 & 补 偿）。 检测周期：100 毫秒，检测频率：10 次或更多次。 | ||
| • NC 传感器断开 • 接头断开 | ||
| • 重设 NC 传感器 • 重设接头 • 更换接头 • 更换单元 | ||
| SC541-0 3 | A | 中心 NC 传感器短路 |
| AD 值：0-13（FB 电压：0.000V-0.041V）（*3）连续检测 （t14）秒。 检测周期：100 毫秒，检测频率：10 次或更多次。 | ||
| • NC 短路 • 接头断开 | ||
| • 重设 NC 传感器 • 重设接头 • 更换接头 • 更换单元 |
| SC 编号 | 等级 | 错误名称/错误状况/主要原因/解决方案 |
| SC542-0 2 | A | 不重装定影中心红外温度传感器 |
| 加热器 1 开启（t3）秒之后未达到（T21）摄氏度 | ||
| SC542-0 3 | A | 不重装定影中心红外温度传感器 |
| 加热器 1 开启（t311）秒之后未达到加热中心重装允许温度。 | ||
| • 红外温度传感器透镜脏污 • 红外温度传感器修改/浮动 • 在输入电压保证之外 • 在过度升温防止单元操作之后 | ||
| • 更换红外温度传感器 • 检查输入电压是否在可接受限值内 • 更换单元 |
| SC 编号 | 等级 | 错误名称/错误状况/主要原因/解决方案 |
| SC543-0 0 | A | 定影中心红外温度传感器高温检测（软件） |
| 连续（t4）秒检测高于（T3）摄氏度。 检测周期 100 毫秒，检测计数：10 次或更多次。 | ||
| • 双向可控硅短路 • IOB 板不良 • BCU 板不良 | ||
| • 更换 IOB 板 • 更换 BCU 板 • 更换定影单元 |
------------------------------------------
实际案例：
实际案例：
------------------------------------------
5】

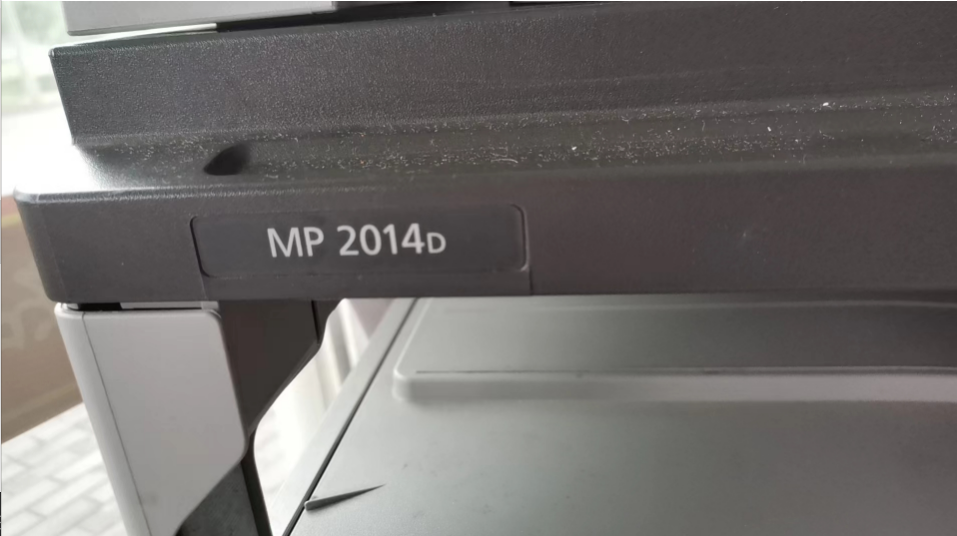

故障案例：理光mp2014d 报错误代码维修呼叫 sc541-01 | | 二〇二四年六月十五日

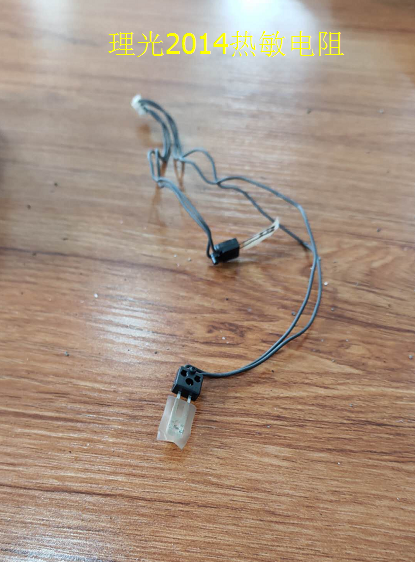

验证结果：热敏电阻被剪断了
故障案例：理光imc2000 复印机报错 sc542-02 | 陈经理wxid_vhkor86lc5p22 | 二〇二四年三月七日
等待反馈结果：

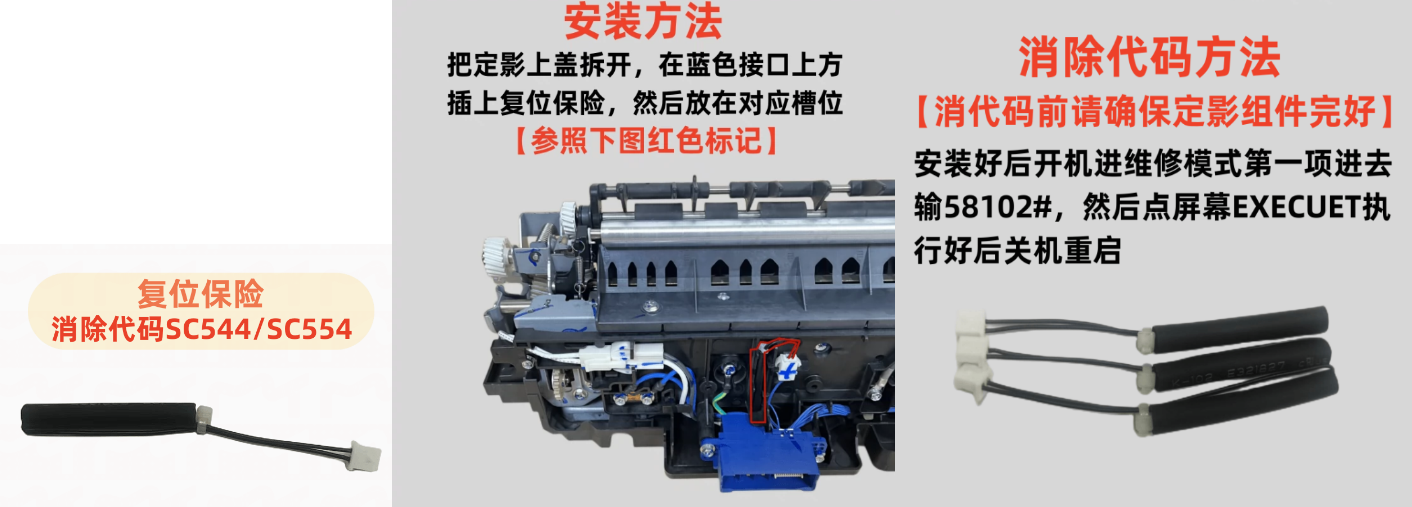

安装方法
消除代码方法
把定影上盖拆开，在蓝色接口上方
插上复位保险，然后放在对应槽位
消代码前请确保定影组件完好]
【参照下图红色标记]
安装好后开机进维修模式第一项进去
输58102#，然后点屏幕EXECUET执
行好后关机重启
复位保险
消除代码SC544/SC554
消除代码方法
把定影上盖拆开，在蓝色接口上方
插上复位保险，然后放在对应槽位
消代码前请确保定影组件完好]
【参照下图红色标记]
安装好后开机进维修模式第一项进去
输58102#，然后点屏幕EXECUET执
行好后关机重启
复位保险
消除代码SC544/SC554
等待反馈结果：
------------------------------------------
3】

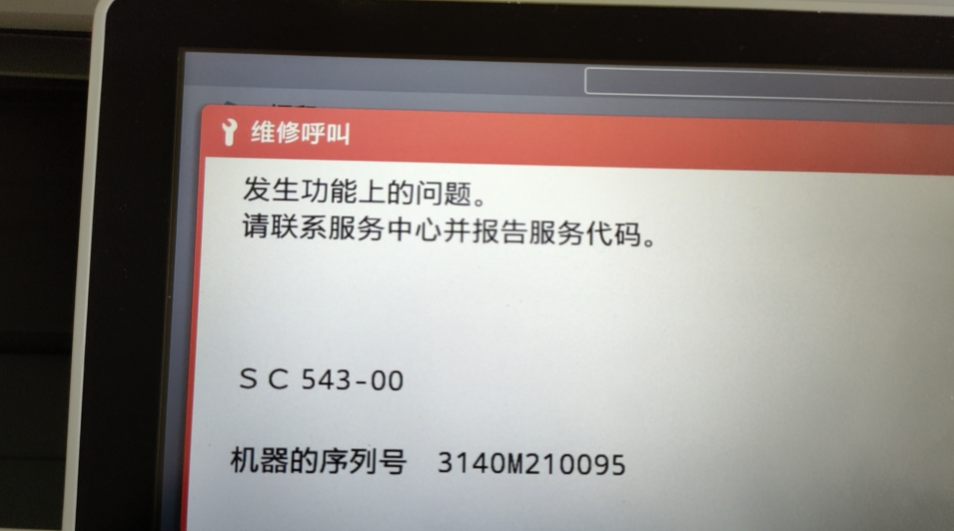

故障案例：理光imc6000
换定影组件后报错误代码 sc543-00 | 山西陈经理 | 二〇二三年四月十四日
机器的序列号
3140M210095
SC543-00
请联系服务中心并报告服务代码。
发生功能上的问题。
维修呼叫
机器的序列号 3140M210095
SC543-00
请联系服务中心并报告服务代码。
发生功能上的问题。
维修呼叫
SC543-00
请联系服务中心并报告服务代码。
发生功能上的问题。
维修呼叫
机器的序列号 3140M210095
SC543-00
请联系服务中心并报告服务代码。
发生功能上的问题。
维修呼叫
换了定影组件可能需要复位清零

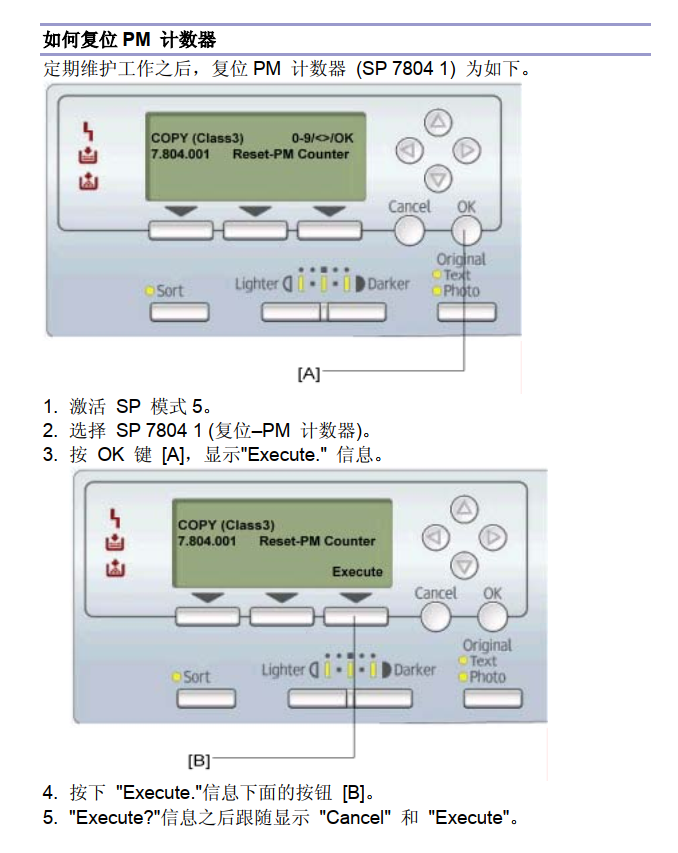

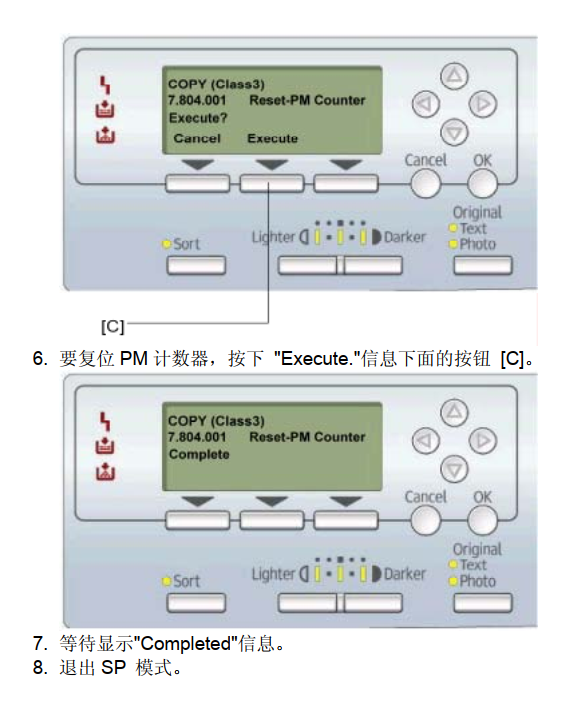

下面是 手册 下载吧
等待反馈结果：
2】
故障案例： 基士得耶820d，换了定影组件，这个机子怎么进维修模式？ | 青海西宁李经理 liji_xy2 |
二〇二〇年四月二十六日
参考手册
链接：https://share.weiyun.com/5kHzIxp
等待反馈结果：
------------------------------------------
1】 河南洛阳陈经理 cdczol-1 ： 二〇一九年二月二十一日

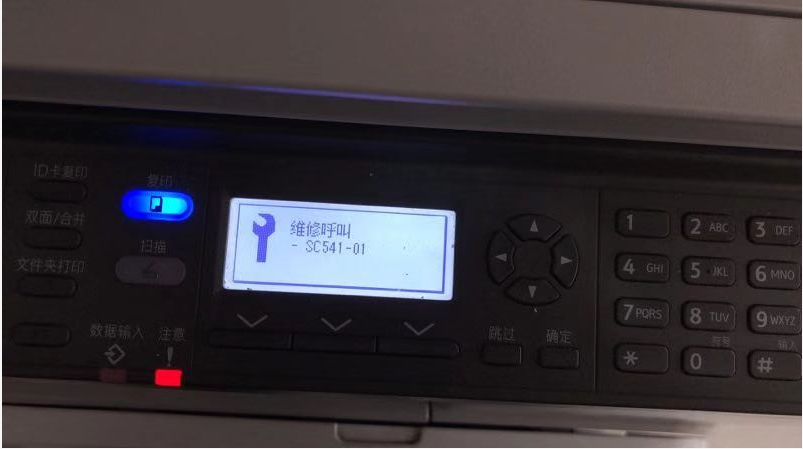

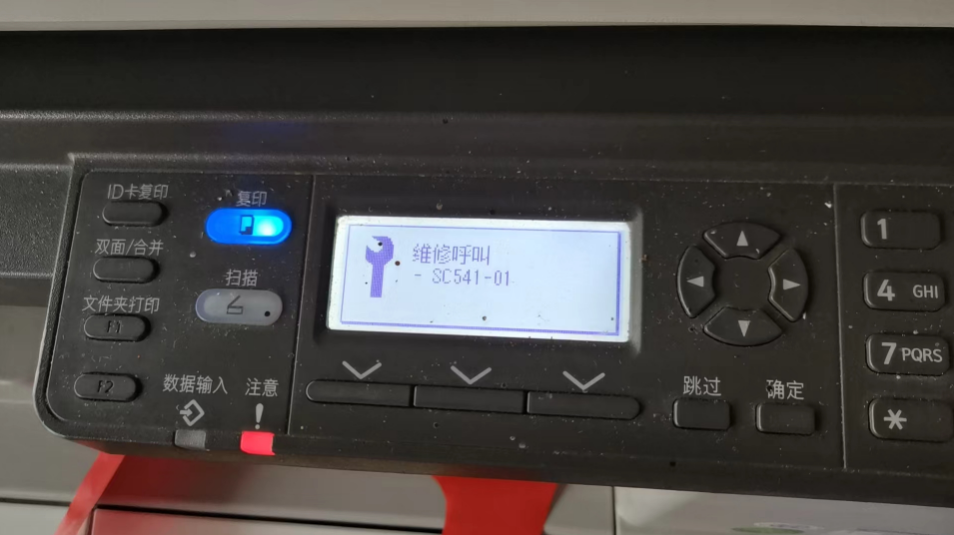

理光复印机报错：小扳手 维修呼叫-sc541-01
这是主板感觉到定影温度低
SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC541-0
1 A 定影中心红外温度传感器断开
低于-50 摄氏度（或低于 CB）连续检测（t11）秒。
• 断开
• 接头断开
• 更换红外温度传感器
• 重设接头
• 更换接头
• 更换单元
SC541-0
1 A 定影中心红外温度传感器断开
低于-50 摄氏度（或低于 CB）连续检测（t11）秒。
• 断开
• 接头断开
• 更换红外温度传感器
• 重设接头
• 更换接头
• 更换单元
主要看热敏电阻 检查是不是松动 或者 不贴合上辊了 或者是不是坏了
---------------------------------------------
结果是 热敏电阻 坏了
------------------------------------------
