SC 编号	等级	错误名称/错误状况/主要原因/解决方案

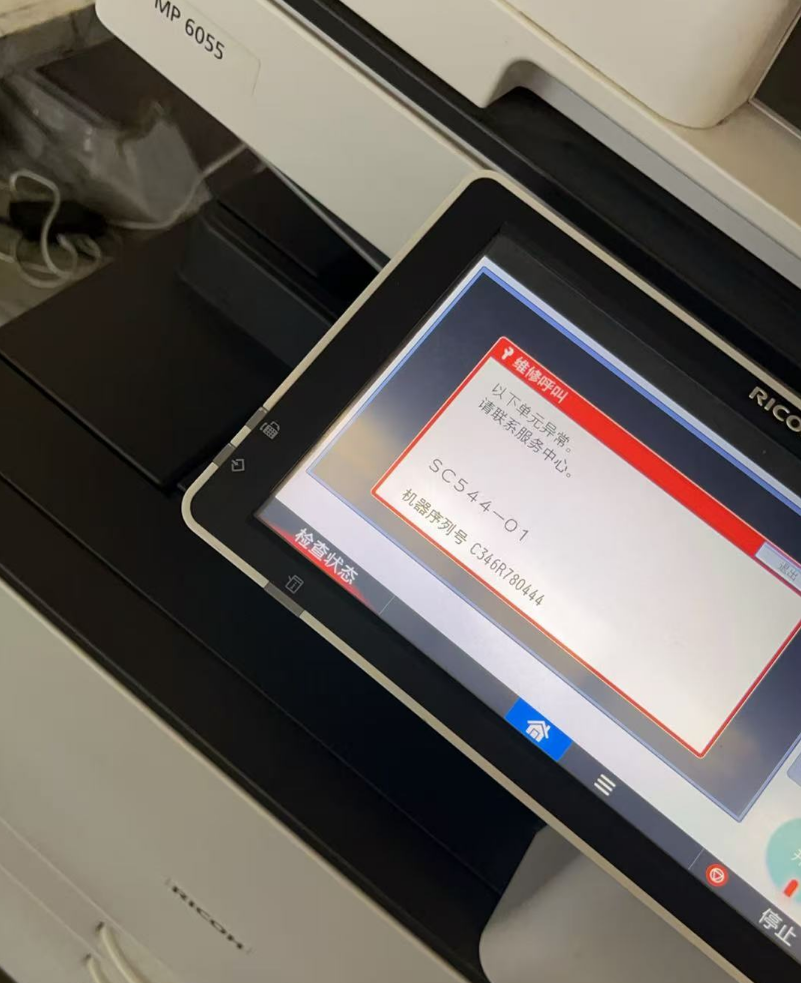

SC544-0 1	A	定影中心红外温度传感器高温检测（硬件）
		错误情况下
		• 双向可控硅不良（短路） • 引擎控制器不良 • 加热中心红外温度传感器不良 • 定影控制软件：异常
		• 如果双向可控硅不良，更换交流电源板 • 必要时，更换 BCU 或加热中心红外温度传感器

SC 编号	等级	错误名称/错误状况/主要原因/解决方案
SC544-0 2	A	定影中心 NC 传感器高温检测（硬件）
		错误情况下
		• 双向可控硅不良（短路） • 引擎控制器不良 • 加热中心红外温度传感器不良 • 定影控制软件：异常
		• 固定新的定影单元，然后运行 SP-5-810-002 • 如果双向可控硅不良，更换交流电源板 • 必要时，更换 BCU 或定影中心 NC 传感器

SC 编号	等级	错误名称/错误状况/主要原因/解决方案
SC545-0 0	A	定影中心加热器连续加热
		等待全功率连续超过（t6）秒之后，（t8）秒未检测。 • 加热器全功率的定义连续加热速率设定值（最大加热速率） • 测量起始点低于待机温度（目标温度）重装之后（加热器熄灭之后，旋转完成之后），测量在发布加热器升温请求之后开始。 • 测量停止条件旋转因测量期间的打印信号或其他原因而开始。 • 排除最大升温责任（SP 互连值）0%。
		• 热敏电阻形变/浮动 • 加热器断开 • 过度升温防止单元操作之后
		• 更换热敏电阻 • 更换定影灯 • 更换定影单元

SC 编号	等级	错误名称/错误状况/主要原因/解决方案
SC547-0 1	D	零交叉错误（继电器触点焊接）
		错误情况下
		• 定影继电器不良（接触焊） • 定影继电器驱动电路故障
		• 关闭/开启主电源开关。 • 如果定影继电器损坏，则更换 PSU（AC 控制器板）。 • 检查 PSU（AC 控制器板）与控制板之间的连接，然后根据需要更换导线和板子。

SC 编号	等级	错误名称/错误状况/主要原因/解决方案
SC547-0 2	D	零交叉错误（继电器触点故障）
		错误情况下
		• 定影继电器损坏（触点打开） • 定影继电器驱动电路故障 • PSU 熔丝（24VS）烧断
		• 关闭/开启主电源开关。 • 如果定影继电器损坏，更换 PSU • 检查 PSU 与控制板之间的连接，然后根据需要更换导线和板子 • 如果 PSU 熔丝（24VS）烧断，更换熔丝
SC547-0 3	D	零交叉错误（低频率错误）
		错误情况下
		商用电力线路的频率不稳定性
		• 关闭/开启主电源开关。 • 检查电源 • 检查 PSU 与控制板之间的连接，然后根据需要更换导线和板子

------------------------------------------
实际案例：
------------------------------------------

3】
------------------------------------------
2】

------------------------------------------

1】

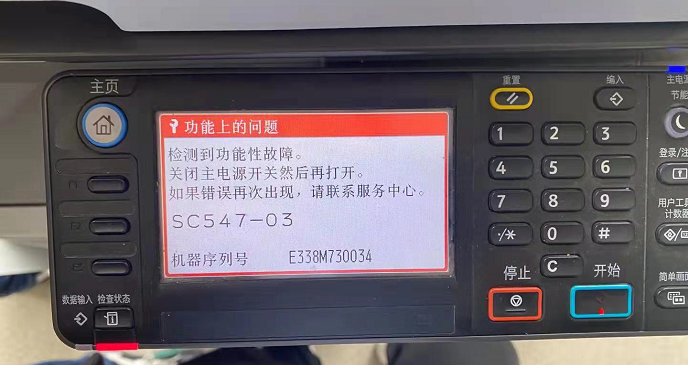

故障案例：理光mp2501 复印机报错 sc547-03 | | 二〇二二年五月八日

插拔主板和定影高压板的和定影的所有连线试试
