错误代码：sc554-01/sc55401/sc554-02/sc55402/sc555-00/sc55500/sc557-00/sc55700/sc559-00/sc55900|理光|基士得耶|方正|部分机型黑白复印机 故障代码 | 搜：“理光|基士得耶|方正” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月十七日

2018-04-17

错误代码：sc554-01/sc55401/sc554-02/sc55402/sc555-00/sc55500/sc557-00/sc55700/sc559-00/sc55900|理光|基士得耶|方正|部分机型黑白复印机 故障代码 | 搜：“理光|基士得耶|方正” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月十七日
------------------------------------------
技术热线：赵利娜
------------------------------------------

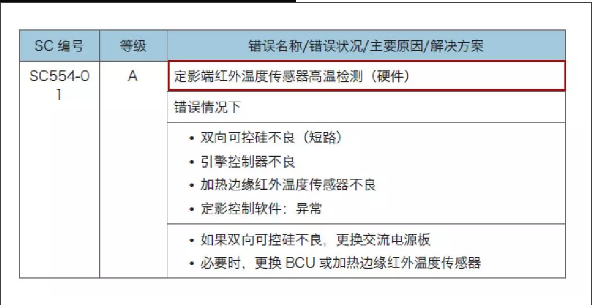

SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC554-0

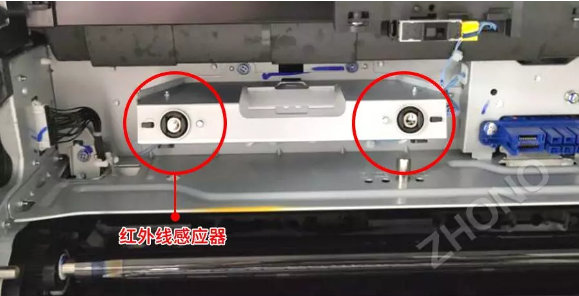

1		A 定影端红外温度传感器高温检测（硬件）


错误情况下


• 双向可控硅不良（短路）
• 引擎控制器不良
• 加热边缘红外温度传感器不良
• 定影控制软件：异常


• 如果双向可控硅不良，更换交流电源板
• 必要时，更换 BCU 或加热边缘红外温度传感器


SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC554-0
2		A 定影端 NC 传感器高温检测（硬件）


错误情况下


• 双向可控硅不良（短路）
• 引擎控制器不良
• 加热边缘红外温度传感器不良
• 定影控制软件：异常

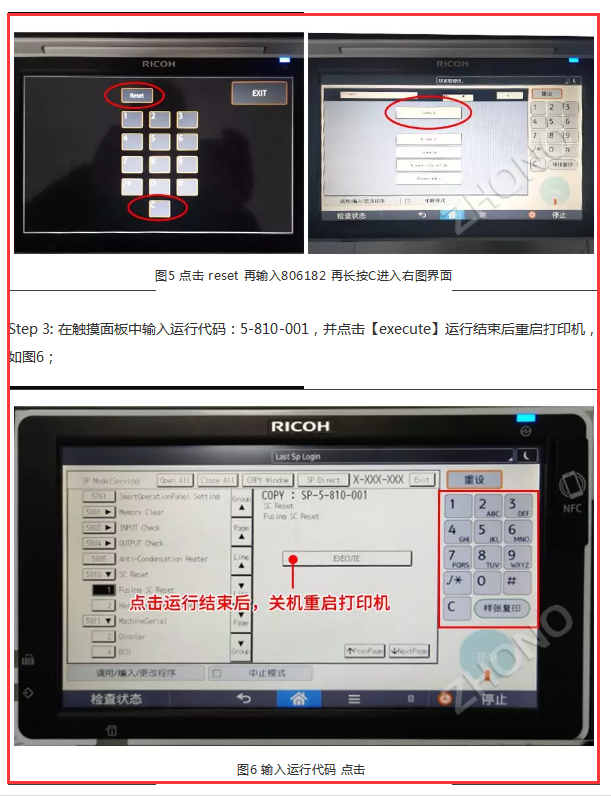

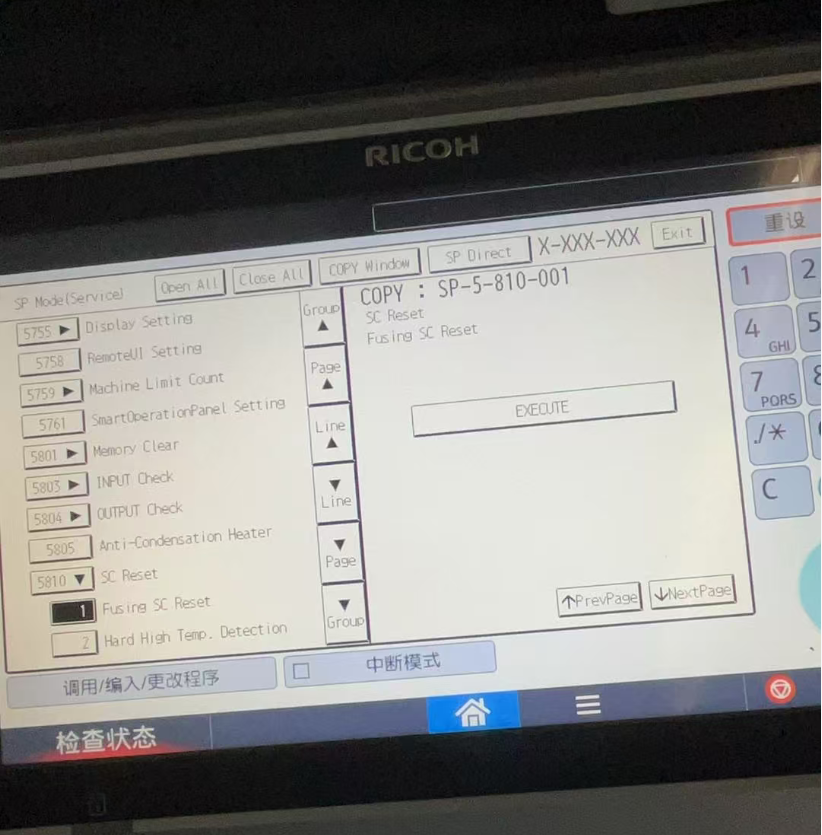

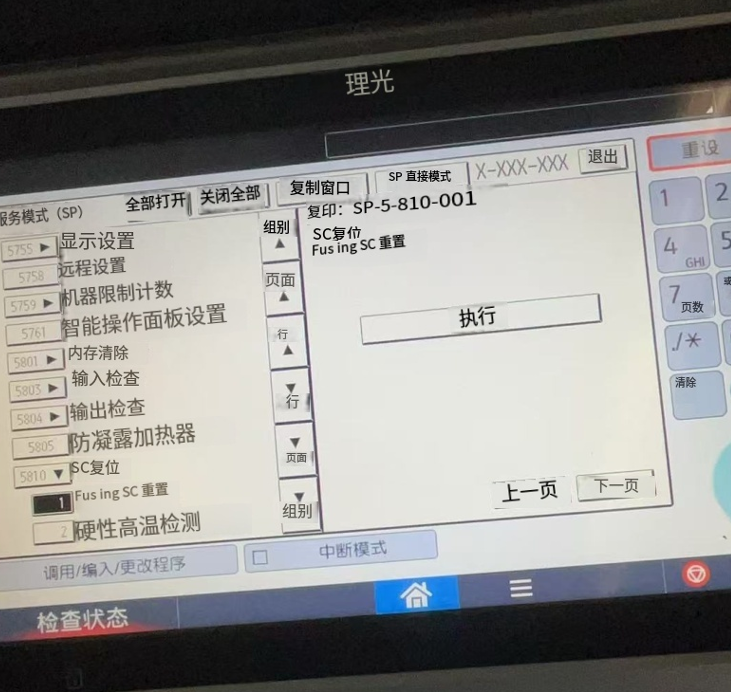

• 固定新的定影单元，然后运行 SP-5-810-002
• 必要时，更换 BCU 或定影边缘 NC 传感器
SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC555-0
0		D 定影边缘加热器连续加热


等待全功率连续超过（t6）秒之后，（t8）秒未检测。
• 加热器全功率的定义
连续加热速率设定值（最大加热速率）
• 测量起始点
低于待机温度（目标温度）重装之后（加热器熄灭之后，旋
转完成之后），测量在发布加热器升温请求之后开始。
• 测量停止条件
旋转因测量期间的打印信号或其他原因而开始
• 排除最大升温职能（SP 互连值）0%


• 热敏电阻形变/浮动
• 加热器断开
• 过度升温防止单元操作之后


• 更换热敏电阻
• 更换定影灯
• 更换定影单元


SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC557-0
0		C 超出零交叉频率


错误情况下


商业电力线路/噪声的频率不稳定性


-
SC 编号 等级 错误名称/错误状况/主要原因/解决方案
SC559-0
0		A 连续 3 次检测定影卡纸


连续 3 次检测定影卡纸（未到达定影出纸传感器）。
• 检测条件
每次定影卡纸出现时整合计数器时显示 SC559-00，变成定
影卡纸计数器值= 3。
在定影卡纸同样通过关闭/开启电源重设时保留该计数器
值。
• 控制开启/关闭
且此 SC 实现开启/关闭，默认值设为关闭，然后在客户要求
时开启。
SP1-142-001 0：关闭（默认值），1：开启（在客户要求
时设置）
• 计数器重设条件出现定影卡纸
1. 在连续定影卡纸期间已完成正常出纸，重设定影卡纸计
数器。
2. 当“1”改变为“0”SP1-142-001 时，重设
（SP9-912-001）定影卡纸计数器。
当显示 SC559 之后，进行 SC 释放，重设（SP9912-001）定
影卡纸计数器。


定影单元卡纸


移除卡纸


------------------------------------------
实际案例：

------------------------------------------

4】

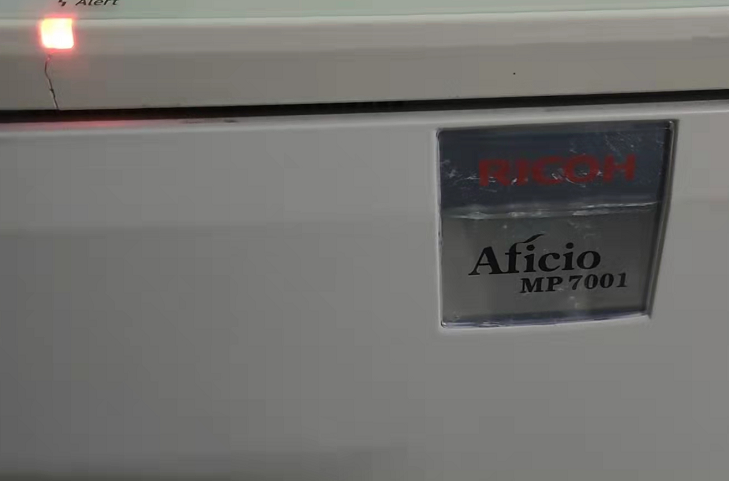

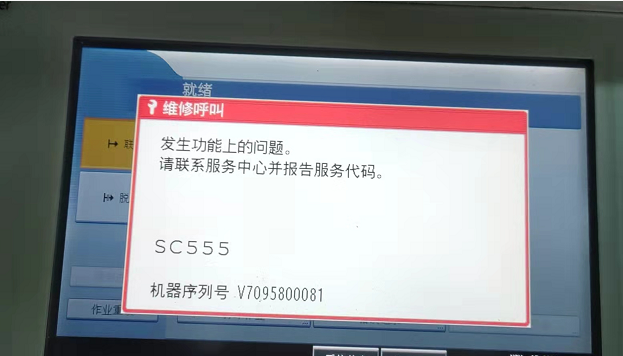

故障案例：理光mp7001复印机报错代码sc555  扳手维修呼叫sc555 机器序列号V7095800081  | 从江杨帅  ys9781   |  二〇二一年十一月二十八日 .

解决步骤：
• 更换热敏电阻
• 更换定影灯
• 更换定影单元

等待反馈结果

------------------------------------------


3】

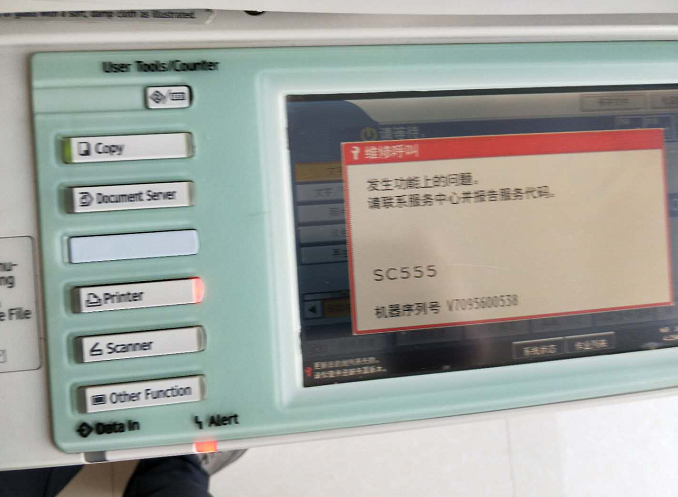

理光7001 复印机   报代码sc555   |  内蒙 咫尺阳光 chenxun2013520  |  二〇一九年三月二十五日
1、热敏电阻  清洁调整 或者换
2、定影灯     检查 或者 换
3、换定影      换


等待反馈结果

images/2/2019/03/ZtqYI58Ek3temFtwFjPomIfFI38WPf.png

------------------------------------------
2】

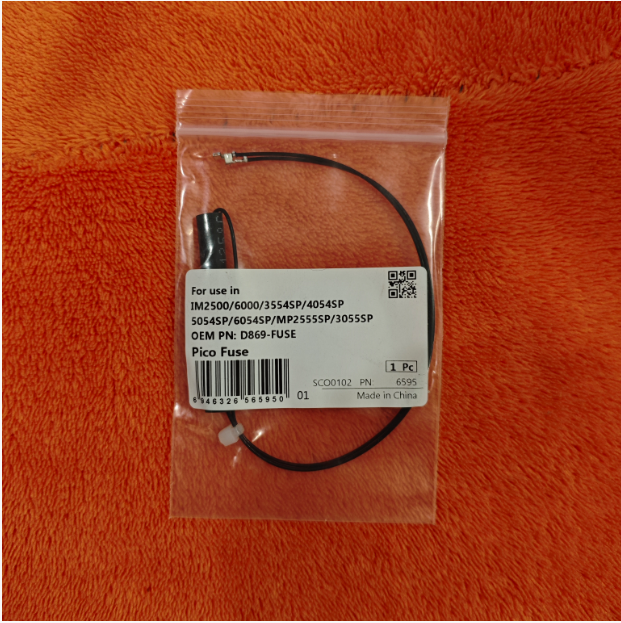

理光7001每次开机都提示说SC555   定影灯，热敏电阻，保险都换了新的了！还是每次开机都提示SC555    | 内蒙鄂尔多斯 chenxun2013520 | 二〇一九年四月二十九日
1、换定影组件实施了
2、主板？

等待反馈结果
------------------------------------------
1】
理光3代4代 复印机报错：sc554-01    | 四川王经理  |二〇一九年七月十九日

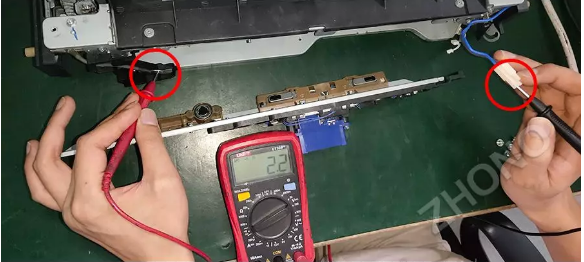

定影不预热 检测不到高温  传感器一般不会坏    主要考虑加热丝烧坏  用万用表量一下  两根线不导通 就是烧坏了
