错误代码：E010/E020/E030/E061/E062/E063/E064/E065/E090/E110/E120/E130/E140/E150|东芝|联想|部分机型黑白复印机 故障代码 | 搜：“东芝|联想” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月二十一日

2018-04-21

 错误代码：E010/E020/E030/E061/E062/E063/E064/E065/E090/E110/E120/E130/E140/E150|东芝|联想|部分机型黑白复印机 故障代码 | 搜：“东芝|联想” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月二十一日

------------------------------------------

技术热线：赵利娜
------------------------------------------



E010出口
卡纸		未到达出口传感器时卡纸：
已通过定影单元的纸张未到达出口传感器		打开右侧盖板，检查输送通道内是否有纸张，是否有其他异常
出口传感器：03-[A]/[B]、 检查传感器能否正常工作，机械结构是否异常，检查相关
线束连接 CN10
定位辊离合器：03-108/158、 离合器能否正常工作，相关线束连接 CN14
检查定位辊能否正常转动，是否异常，是否磨损
检查出口辊，定影单元相关
主板：主板检查、检查连接 CN10，CN14
客户纸张情况、 纸盒内是否有异常等
E020出口
卡纸		纸张卡在出口传感器处：
纸张的前端已到达出口传感器，但尾端还没有通过出
口传感器		打开右侧盖板，检查输送通道内是否有纸张，是否有其他异常
出口传感器：03-[A]/[B]、检查传感器能否正常工作，机械结构是否异常，检查相关
线束连接 CN10
定位辊离合器：03-108/158、离合器能否正常工作，相关线束连接 CN14
检查定位辊能否正常转动，是否异常，是否磨损
检查出口辊，定影单元相关
主板：主板检查、检查连接 CN10，CN14
客户纸张情况、纸盒内是否有异常等

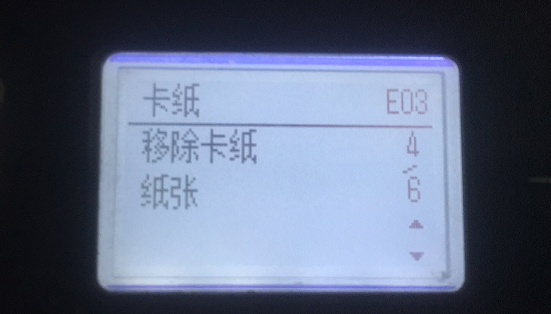

E030其他
卡纸		通电时卡纸：
当接通电源时有纸张滞留在输送路径中		依据面板上的提示，检查卡纸区域是否异常，纸路内是否有纸张
定位传感器： 检查传感器、 03-[A]/[A]、 相关连接线束
出口传感器：检查传感器、 03-[A]/[B]、 检查连接线束
ADU 输纸传感器：检查传感器、 03-[1]/[C]、检查连接线束
PFU 供纸传感器：检查传感器、 03-[4]/[A]、检查连接线束
PFP 上纸盒供纸传感器：03-[1]/[E]、检查线束连接
PFP 下纸盒供纸传感器：03-[2]/[C]、检查线束连接
主板：主板检查、 检查连接线束

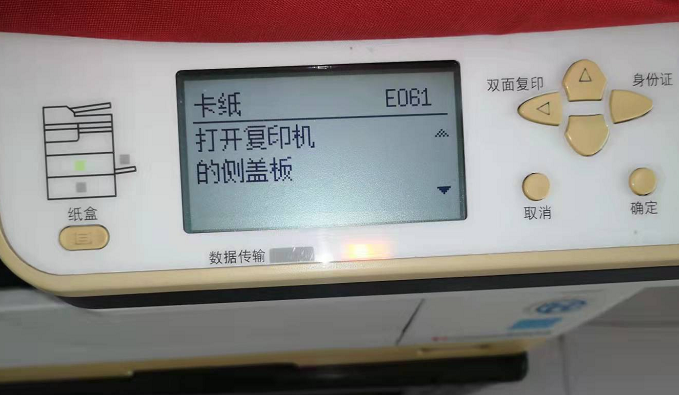

E061其他
卡纸		纸盒 1 中纸张尺寸设置不正确：
纸盒 1 中的纸张尺寸与该设备的尺寸设置不符		设置正确的纸型
如果纸型设置正确，重点检查纸路传感器
检查国别地区设置
升级 F/W
尝试暂时设置 08-4542=1：强行关闭尺寸检测
E062其他
卡纸		纸盒 2 中纸张尺寸设置不正确：
纸盒 2 中的纸张尺寸与该设备的尺寸设置不符		设置正确的纸型
如果纸型设置正确，重点检查纸路传感器
检查国别地区设置
升级 F/W
尝试暂时设置 08-4542=1：强行关闭尺寸检测
E063其他
卡纸		PFP 上纸盒中纸张尺寸设置不正确：
PFP 上纸盒中的纸张尺寸与该设备的尺寸设置不符		设置正确的纸型
如果纸型设置正确，重点检查纸路传感器
检查国别地区设置
升级 F/W
尝试暂时设置 08-4542=1：强行关闭尺寸检测
E064其他
卡纸		PFP 下纸盒中纸张尺寸设置不正确：
PFP 下纸盒中的纸张尺寸与该设备的尺寸设置不符		设置正确的纸型
如果纸型设置正确，重点检查纸路传感器
检查国别地区设置
升级 F/W
尝试暂时设置 08-4542=1：强行关闭尺寸检测
E065其他
卡纸		旁路供纸托盘中纸张尺寸设置不正确：
旁路的纸张尺寸与该设备的尺寸设置不符		设置正确的纸型
如果纸型设置正确，重点检查纸路传感器
检查国别地区设置
升级 F/W
尝试暂时设置 08-4542=1：强行关闭尺寸检测
E090其他
卡纸		图像数据延时卡纸：
图像数据未准备好，无法打印输出		排除纸路内残留的纸张
重新开关机，然后尝试重新输出图像，看故障是否会再次出现
检查主板及相关线束连接
检查 EEPROM
检查 05/08 代码：08-9060 检查相关国别设置是否正确、 EEPROM 是否异常、尝
试执行 08-9090
E110ADU
卡纸		ADU 卡纸：
双面输出时，纸张通过 ADU 单元，没有到达定位传感
器		打开右侧盖板，检查输送通道内定位传感器之前是否有纸张，是否有其他异常
定位传感器：03-[A]/[A]、传感器能否正常工作，机械结构是否异常，检查相关线束
及连接 CN14
ADU 离合器：03-222，检查离合器能否正常工作，相关线束连接 CN17
ADU 单元内各辊：能否正常工作，是否磨损，相关驱动部分是否异常
主板：主板检查、检查连接 CN14/ CN17
E120 卡纸旁路卡纸（纸张未达到定位传感器）：
旁路供纸盘的供纸未到达定位传感器		打开右侧盖板，检查输送通道内是否有纸张，是否有其他异常
旁路供纸传感器：03-[4]/[F]、传感器能否正常工作，机械结构是否异常，检查相关
线束及连接 CN14
定位传感器：
03-[A]/[A]、传感器能否正常工作，机械结构是否异常，检查线束及连接 CN14
旁路供纸离合器：03-204，检查离合器能否正常工作
旁路供纸辊，旁路分离垫：能否正常工作，是否磨损，相关驱动部分是否异常
主板：主板检查、检查连接 CN14

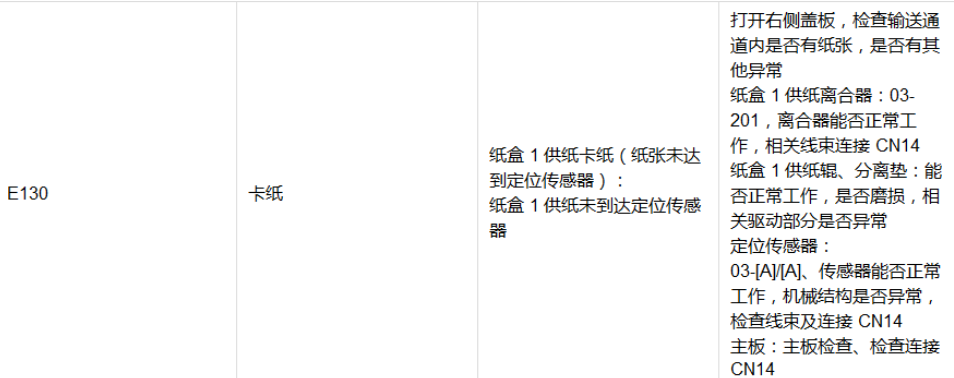

E130 卡纸纸盒 1 供纸卡纸（纸张未达到定位传感器）：
纸盒 1 供纸未到达定位传感器		打开右侧盖板，检查输送通道内是否有纸张，是否有其他异常
纸盒 1 供纸离合器：03-201，离合器能否正常工作，相关线束连接 CN14
纸盒 1 供纸辊、分离垫：能否正常工作，是否磨损，相关驱动部分是否异常
定位传感器：
03-[A]/[A]、传感器能否正常工作，机械结构是否异常，检查线束及连接 CN14
主板：主板检查、检查连接 CN14
E140 卡纸纸盒 2 供纸卡纸（纸张未达到定位传感器）：
纸盒 2 供纸未到达纸盒 2 供纸传感器		打开右侧盖板，检查输送通道内是否有纸张，是否有其他异常
纸盒 2 供纸离合器：03-202，离合器能否正常工作，相关线束连接 CN16
纸盒 2 供纸辊、分离垫、输纸辊：能否正常工作，是否磨损，驱动部分是否异常
定位传感器：
03-[A]/[A]、传感器能否正常工作，机械结构是否异常，检查线束及连接 CN14
主板：主板检查、检查连接 CN14、 CN16
E150 卡纸PFP 上纸盒供纸卡纸（纸张未到达 PFP 上纸盒供纸传
感器）：
PFP 上纸盒供纸未到达 PFP 上纸盒供纸传感器		打开 PFP 侧盖板，检查纸张是否卡在 PFP 上纸盒供纸传感器前，是否有其他异常
PFP 上纸盒供纸传感器：03-[1]/[E]、传感器能否正常工作，机械结构是否异常，相
关线束及连接 CN15
PFP 上纸盒供纸离合器：03-227，离合器能否正常工作，相关线束连接 CN15，
PFP 上纸盒的供纸辊、分离辊、搓纸辊、输纸辊：
能否正常工作，是否磨损，相关驱动部分是否异常
主板：主板检查、检查连接 CN15
PFP 板：检查 PFP 板，检查连接 CN410


------------------------------------------
