3) 检查相应风扇连接器的连接是否正确。

• 109-0040：定影器风扇运行。

5) 如果风扇不能正常运作，测试风扇的电源。 (红线)

a) 如果产生24V电源，更换有缺陷的风扇。

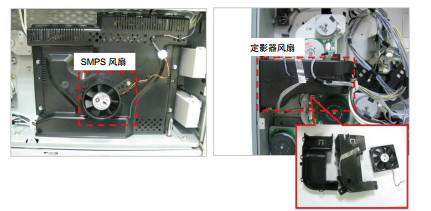

• 定影器风扇： JC31–00161A
• SMPS风扇： JC31–00160B
b) 如果不能产生24V电源，
• 测试SMPS板上是否产生24V电源。如果SMPS板(JC44-00100A (220V) / JC44-00093A
(110V))有缺陷，将其更换。

• 如果SMPS板正常，更换主板(JC92–02429A)。
6) 如果风扇运作正常，但是故障仍然存在。
a) 使用DVM仪表检查黄线信号。 (参看步骤5中的图片)

b) 检查风扇在连接或断开时的运作状况。
• 如果锁定信号持续为0V，检查线束。如果线束正常，更换主板。
• 如果所测信号值与上述表中的不同，更换风扇。
