错误代码：H1-5323/H15323/H1-5330/H15330|三星|惠普|部分机型彩色复印机 故障代码 | 搜：“三星|惠普” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月二十六日
2018-04-26
错误代码：H1-5323/H15323/H1-5330/H15330|三星|惠普|部分机型彩色复印机 故障代码 | 搜：“三星|惠普” + 代码本身 +
“代码”即可 不要加机器具体型号 二〇一八年四月二十六日
------------------------------------------
技术热线：赵利娜
------------------------------------------
f 错误代码技术热线：赵利娜
------------------------------------------
H1-5323
f 故障信息
托盘盖被打开，将盖合上。
f 症状
DCF抽拉盖被打开 / I/L开关线束或连接器有缺陷。
f 故障排除方法
1) 正确打开并关闭DCF抽拉盖。
a) 检查I/L-开关(HARNESS-DCF盖开启)(JC39–01696A)是否正常运作， 如果有缺陷， 将其更换。
(参看3.3.33.1. DCF 主板 )
f 错误代码
H1-5330
f 故障信息
DCF故障#H1-5330，检查内置DCF的连接情况。
f 症状
备选托盘和打印机发生通信故障。
f 故障排除方法
1) 从打印机上提起并松开DCF单元。

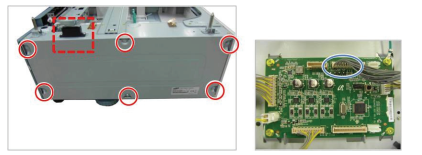

2) 取下6个螺钉后拆卸托架后盖。
3) 检查接口连接器是否已连接至DCF板。如果接口连接器(JC39–01690A)有缺陷，将其更换。
4) 如果故障仍然存在，更换DCF板。
(参看3.3.33.1. DCF 主板)
------------------------------------------
